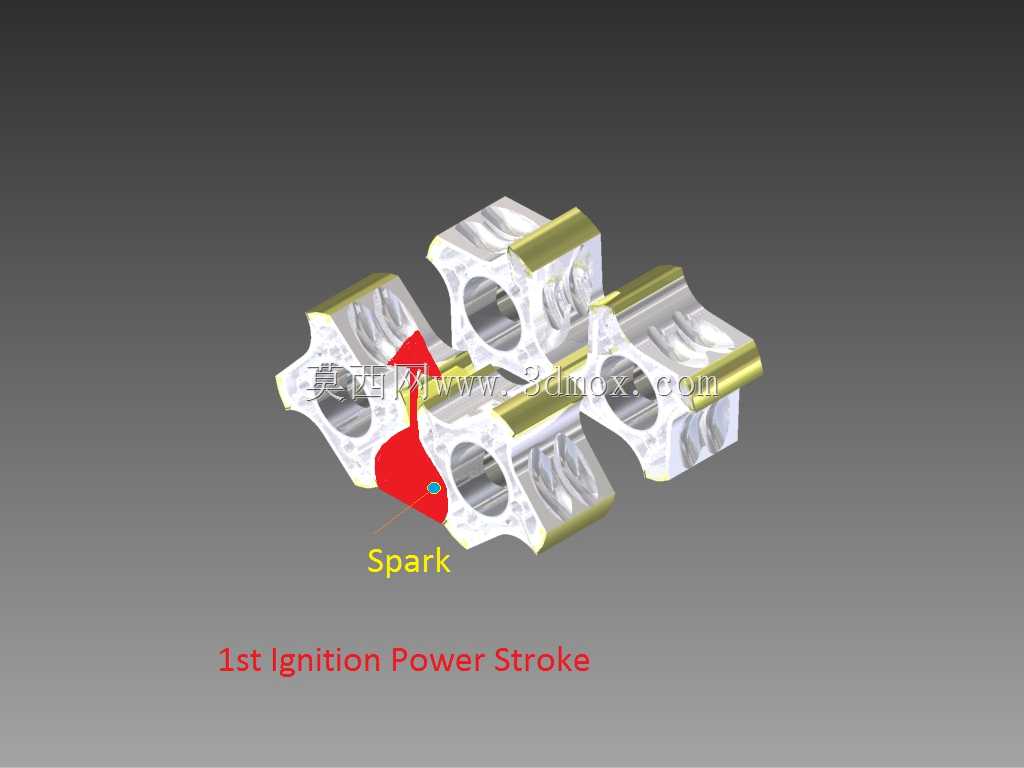

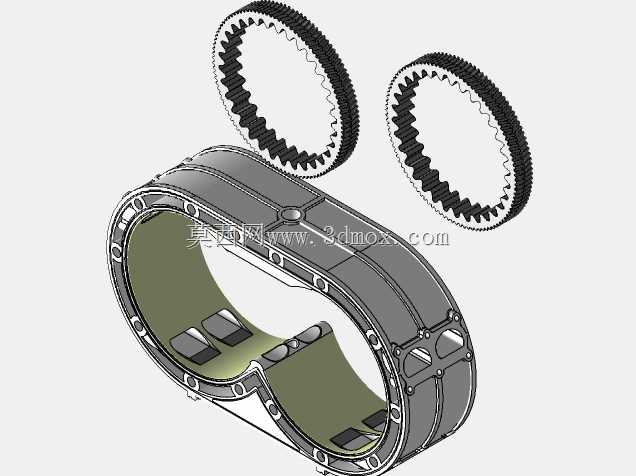

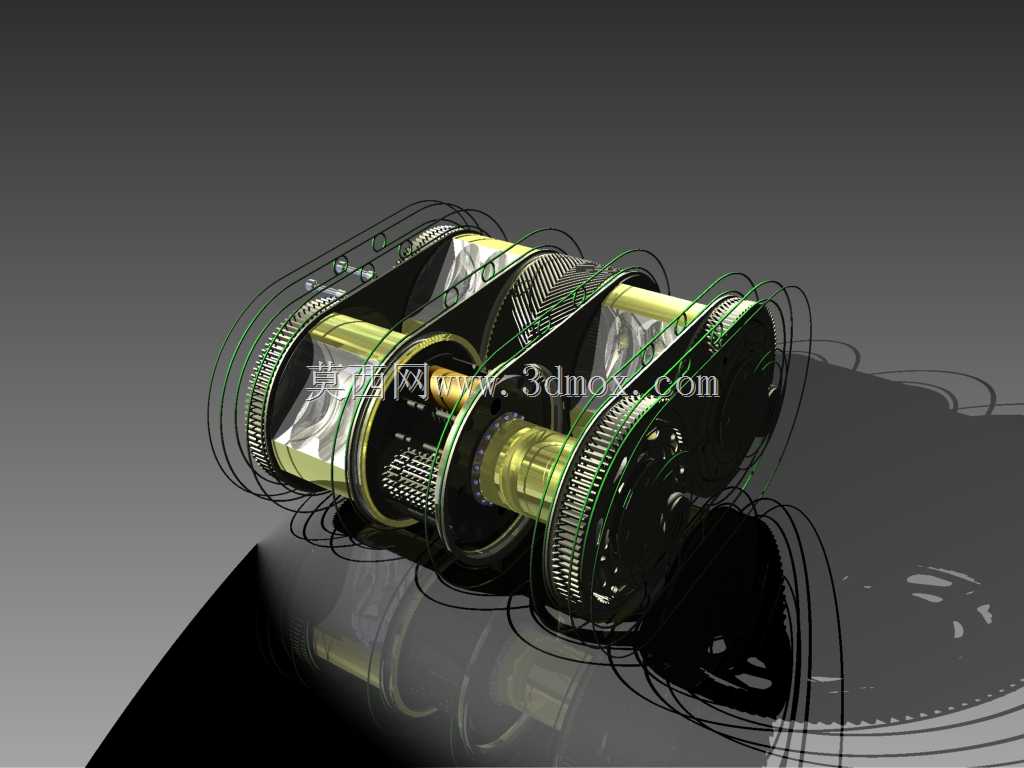

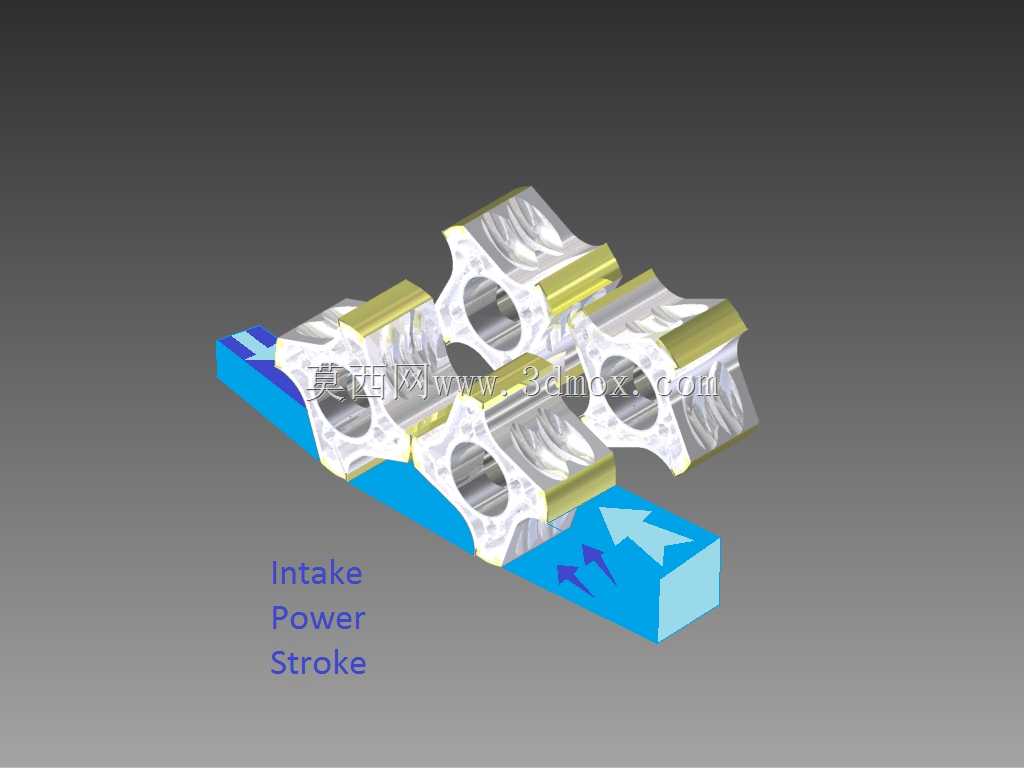

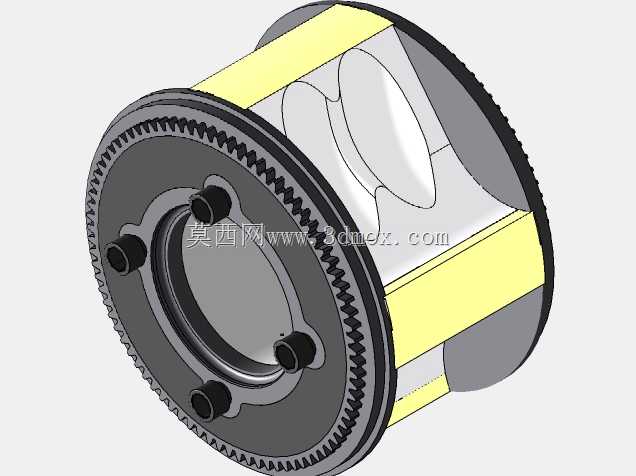

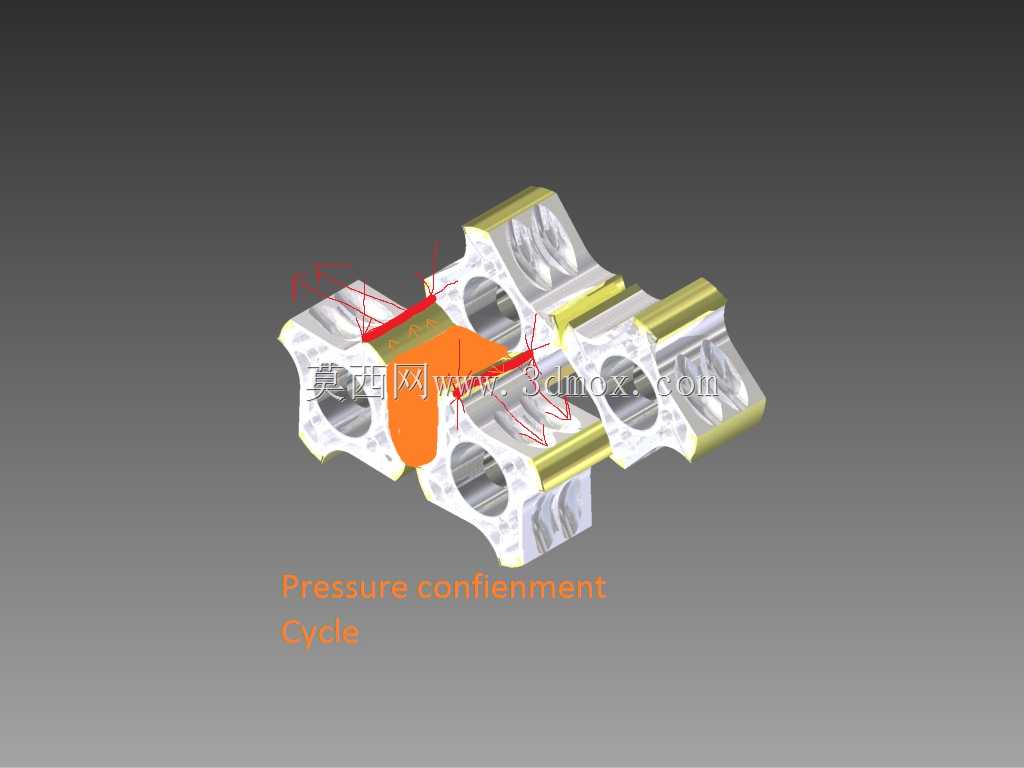

这款混合构型动力装置跳出了传统往复式内燃机与纯喷气动力的设计边界,尝试将两类动力的输出特性做融合适配,在小型特种动力、轻型载具实验性改装、小型无人动力平台场景下有独特的适配价值。从结构逻辑来看,整套装置核心采用双摆线转子啮合架构,摒弃了传统内燃机的曲柄连杆配气结构,转子与高速齿轮组直接配合完成动力传递,省去了往复运动件的惯性损耗,能在更小的体积下实现更高的功率密度。进排气与增压回路的设计是这套装置的核心特点,进气与压缩冲程通过双轴涡轮增压器完成预压,压缩空气在腔体内推动转子转过密封进气口的临界位置后,两个独立腔室的压缩空气在动力段下部汇合,此时直喷组件与点火组件介入完成燃油喷射与点火,避免了低压缩比下直喷的点火不稳定问题;

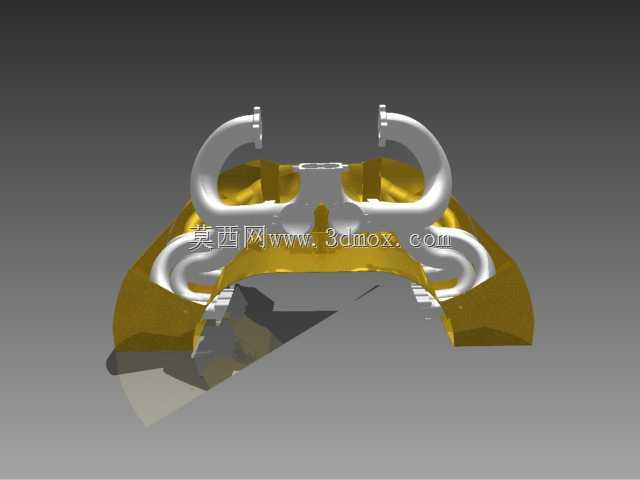

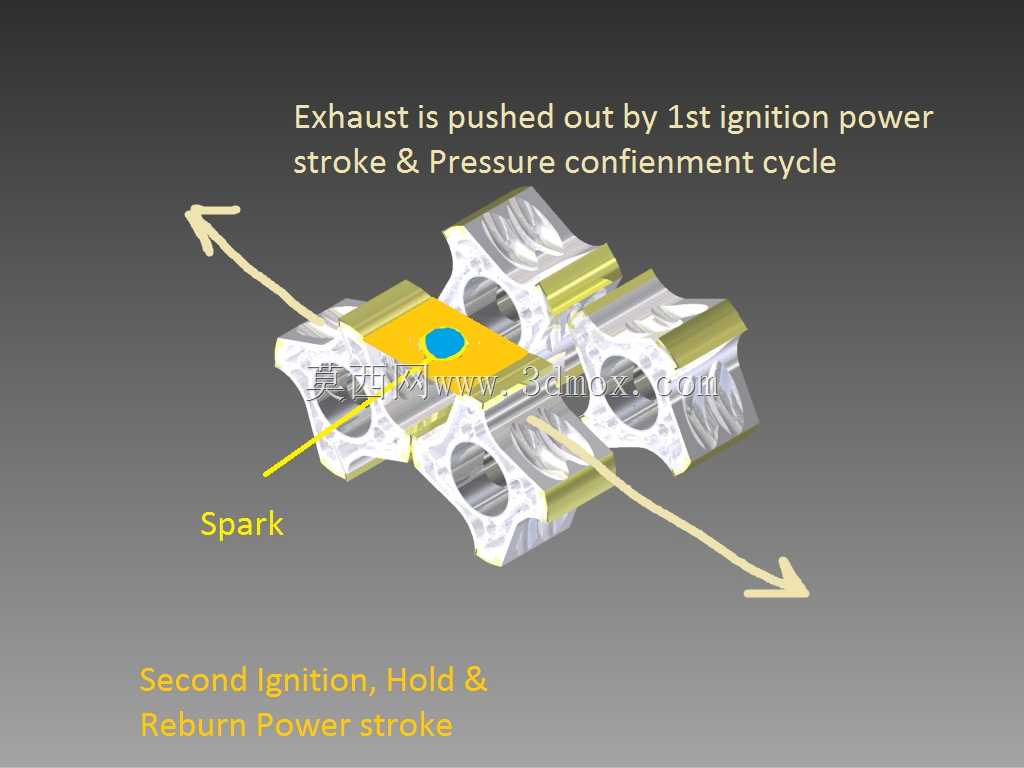

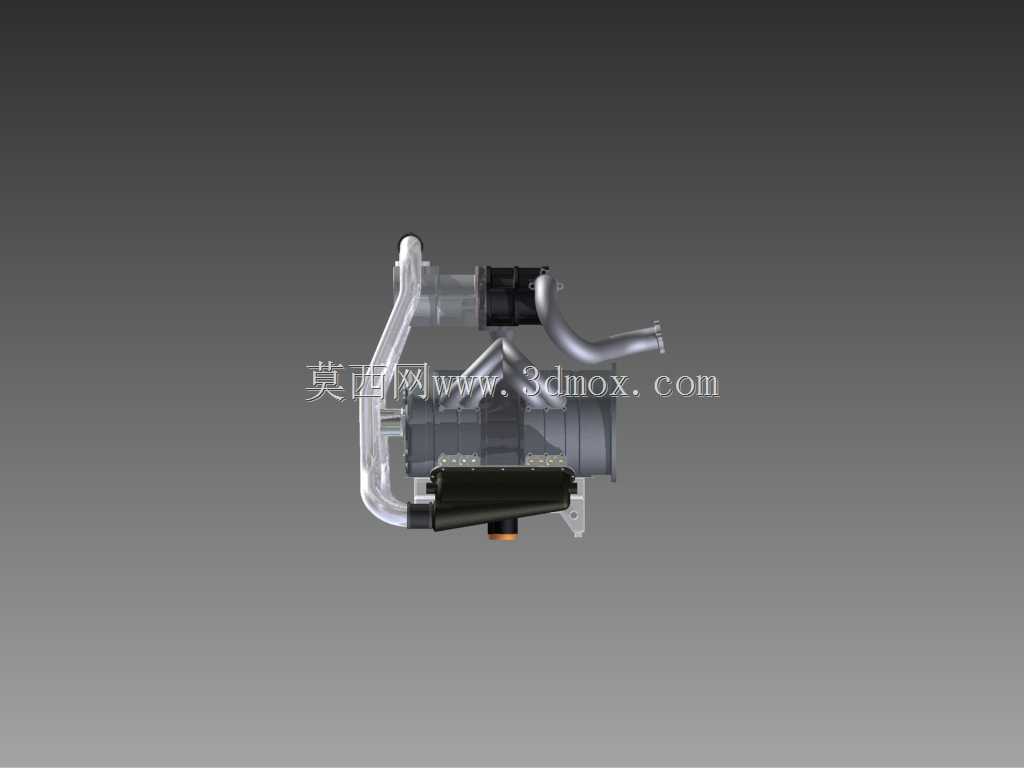

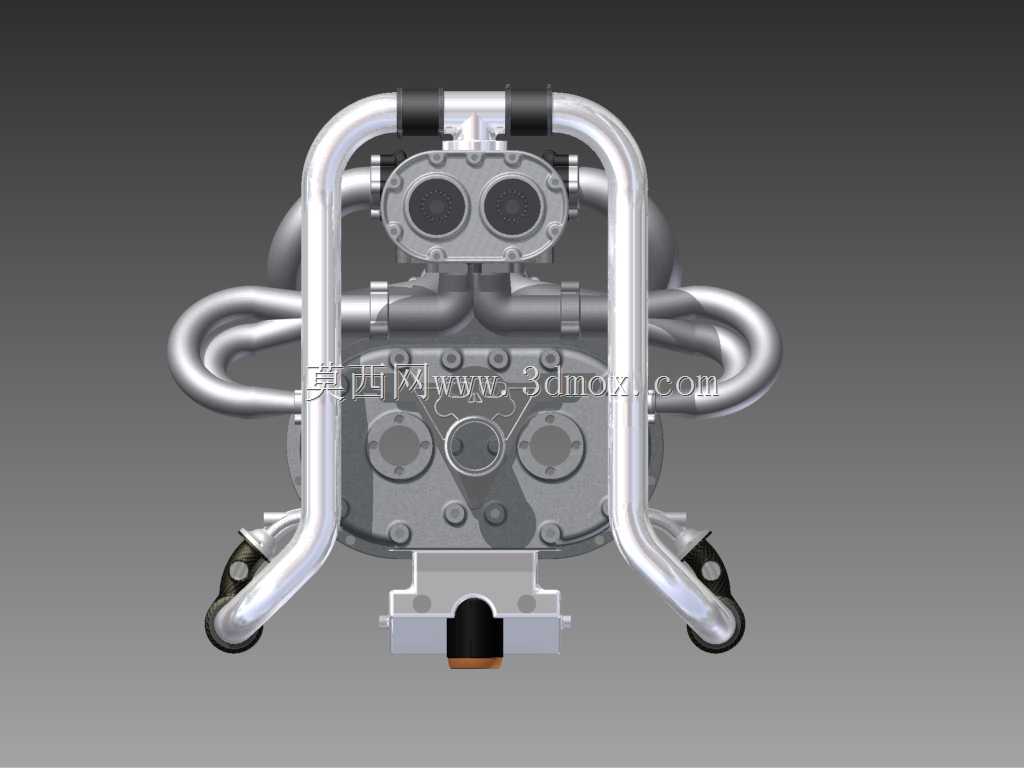

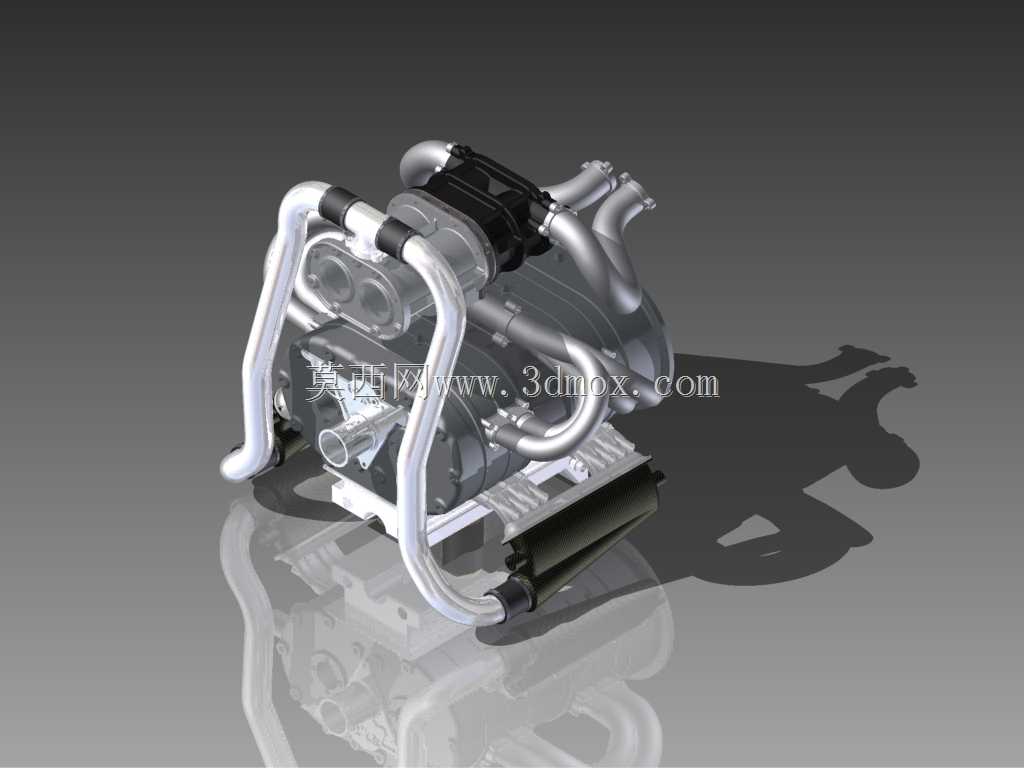

燃烧膨胀的高压气体作用在转子型面的切向位置,直接输出旋转扭矩,当转子转过排气口位置时,燃烧废气在腔体内完成完全泄压排出,整套进气压、点火、膨胀、排气的循环完全匹配转子的旋转相位,不需要额外的配气凸轮轴结构,大幅减少了运动部件数量。从安装边界来看,整套动力装置的主体结构采用对称布局,两侧的管状结构既是增压回路的气道,也承担了主体结构的加强支撑作用,外部没有突出的冗余附件,整体轮廓规整,适配小型动力舱的紧凑安装需求,安装点位可直接依托两侧的管状结构做固定,不需要额外设计复杂的安装支架。在实际用途层面,这类混合构型动力既保留了内燃机低转速下的扭矩输出特性,又融合了喷气式动力高转速区间的功率储备,适合对动力体积、重量有严格限制的轻型载具、
小型实验飞行器、特种作业便携动力场景,相比同功率等级的传统活塞发动机,整体重量可降低40%左右,运动部件数量减少60%,后期维护的复杂度也随之降低。设计过程中需要重点关注转子边缘的密封结构可靠性,因为转子与腔壁的密封直接决定压缩冲程的压力保持能力,直接影响整套装置的燃烧效率;另外涡轮增压器与转子腔的压力匹配需要做精准标定,避免不同转速区间出现增压压力过高或过低的问题,保证进气量与喷油量的匹配精度。外部管路的布局同时兼顾了气道走向与结构强度,没有多余的弯折设计,尽可能降低进气阻力,同时管路的壁厚经过强度校核,能承受增压后的空气压力与工作过程中的振动载荷,不会出现管路开裂或漏气的问题。整套装置的结构集成度较高,点火组件、喷油组件、增压组件都集成在主体结构上,不需要额外布置外围附件,进一步压缩了整体安装空间,在紧凑型动力应用场景下有明显的结构优势。
