航空喷气发动机涡轮端结构三维设计

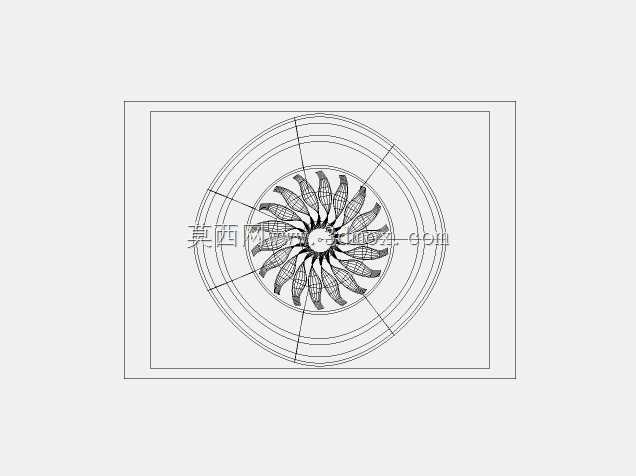

　　在航空动力装备的结构设计环节，涡轮端的叶栅布局直接决定整台动力装置的能量转换效率，本次呈现的结构设计围绕喷气发动机核心做功段展开，所有型面参数均匹配亚音速巡航工况下的气流流场要求。从实际应用场景来看，该结构段位于发动机燃烧室下游，承接高温高压燃气的膨胀做功过程，将燃气的热能与压力能转化为涡轮轴的旋转机械能，既驱动前端压气机持续完成进气压缩动作，也为后续附件传动系统输出稳定扭矩，是整台喷气发动机实现持续动力输出的核心做功单元。

　　设计过程中优先考虑了气流在叶栅通道内的流动损失控制，每一片叶片的叶型扭转角度沿叶高方向呈连续渐变分布，从叶根到叶顶的安装角差值经过多轮流场仿真迭代，避免气流在叶背区域出现流动分离，同时兼顾叶尖间隙带来的泄漏损失控制，叶顶与机匣内壁的预留间隙匹配高温工况下的部件热膨胀量，既防止运转过程中出现刮蹭故障，也不会因间隙过大导致做功效率出现明显衰减。叶片根部采用枞树型榫头连接结构，榫头的齿形角度与轮盘榫槽的配合公差经过严格校核，能够承受高温下的离心载荷与交变振动载荷，保证长期运转过程中的连接可靠性，避免出现榫头微动磨损导致的叶片失效故障。

　　从安装边界来看，该涡轮转子组件的前后安装边分别匹配燃烧室出口扩压器段与排气段的连接法兰，法兰端面的密封槽结构适配金属石墨缠绕垫片的安装要求，连接螺栓的孔位分布沿圆周方向均布，保证装配过程中各连接点的压紧力均匀，避免高温燃气出现泄漏。轮盘中心的轴孔采用过盈配合设计，配合过盈量根据轴系传递的最大扭矩计算得出，同时轴孔内设计有键槽结构，用于传递大扭矩工况下的周向载荷，防止转子与主轴之间出现相对转动。转子组件的整体动平衡精度等级匹配航空动力装备的G1.6级要求，设计阶段就对叶片的质量矩做了对称配平，减少后续动平衡工序的去重量，缩短生产装配周期。

　　在功能特性层面，该结构的叶栅流道设计能够保证燃气在膨胀过程中均匀作用在每一片叶片的叶盆表面，气流出口角度匹配后续动力涡轮的进气要求，减少级间的气流掺混损失。叶片内部预留的冷却通道布局（图中未完全展示内部腔道）能够引入压气机端的低温冷却气流，在叶片内壁形成对流冷却，降低叶片基体的实际工作温度，让叶片能够承受更高的燃烧室出口温度，间接提升整台发动机的推力输出上限。机匣部分的双层结构设计，外层承力机匣采用高强度高温合金材料，内层采用易更换的耐磨涂层衬套，当叶尖出现轻微刮蹭时仅需更换内层衬套即可完成维护，大幅降低外场维护的成本与耗时。

　　实际选型适配过程中，该结构段的轴向尺寸与径向安装尺寸能够适配小推力级别的涡喷发动机整机布局，既可以用于小型无人航空飞行器的动力单元，也可作为地面燃气轮机的核心做功模块，用于分布式能源站的动力输出核心。设计过程中所有的圆角过渡、壁厚变化均遵循航空动力结构的设计规范，避免出现应力集中区域，在叶片与轮盘的连接位置、轮盘辐板的厚度变化区域均做了圆弧过渡处理，降低交变载荷下的应力集中系数，提升部件的疲劳寿命。针对不同工况下的热变形问题，轮盘辐板采用了等强度设计思路，辐板厚度从中心轴孔位置向外缘榫槽位置逐渐变化，保证在工作温度下轮盘的径向变形量均匀，不会出现局部变形过大导致的叶尖间隙不均问题。
