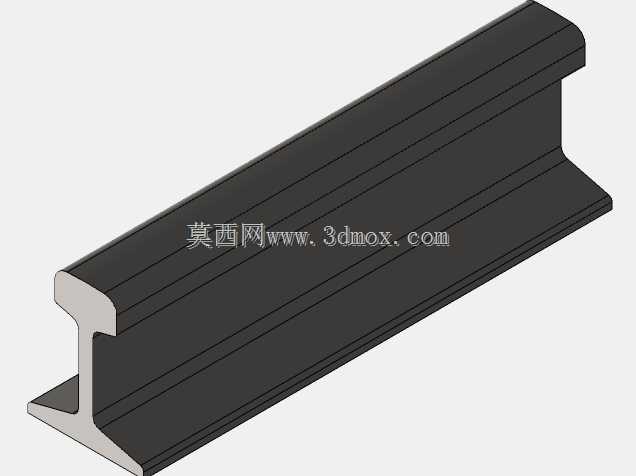

S20型钢轨轨道三维结构设计

　　S20型轨道属于轻型钢轨品类，在工业场景中主要承担小型移动设备的走行导向与承重功能，常见应用场景覆盖厂区内轻型物料输送线的走行路径、小型起重设备的移动轨道、车间内巡检代步车的铺设轨道，以及部分游乐设施、轻型轨道交通支线的走行支撑结构。不同于大载重干线铁路使用的重轨，S20轨道的截面尺寸经过针对性优化，在满足额定承重要求的前提下尽可能降低自重，减少安装基础的载荷负担，适配对安装空间、基础承重有一定限制的使用场景。从结构设计逻辑来看，该轨道采用经典的工字形截面构型，顶部轨头做了圆弧过渡处理，与走行轮的轮缘接触面匹配合理曲率，能够在设备走行过程中均匀分散轮压，避免局部应力集中导致的轨面过早磨损，

　　同时轨头的工作表面预留了足够的淬硬层设计空间，实际生产加工时可通过表面热处理提升轨面耐磨性能，延长轨道的整体使用寿命。轨腰部分采用等厚度平直设计，既能够有效传递轨头承受的竖向载荷至底部轨底，又为轨道的侧向固定提供了充足的夹持接触面，在安装时可通过压板、焊接或者螺栓固定的方式将轨腰与安装基座连接，保证轨道在承受侧向轮压时不会发生横向位移。底部轨底设计为宽幅平直结构，增大了轨道与安装基础的接触面积，能够将上部传递的载荷均匀分散到下方的支撑梁或者混凝土基础上，避免局部压强过大导致基础沉降或者轨道变形。在实际安装边界设计上，该型号轨道的单根标准长度适配常规工业型材的运输与吊装要求，拼接时可采用鱼尾板连接或者焊接对接的方式，

　　对接处需要保证轨面的平面度误差控制在允许范围内，避免设备走行至接缝处产生明显的冲击振动。轨道的安装固定间距需要根据上部走行设备的轮压、运行速度进行核算，通常在轻载低速场景下固定点间距可适当放大，若设备运行速度较高、轮压偏大则需要加密固定点，同时在轨道的起始端与终止端需要设计安装限位挡块，防止设备超程脱轨。从建模细节来看，该三维模型完整还原了轨道的截面特征与实体结构，轨头与轨腰、轨腰与轨底的过渡圆角均按照实际加工工艺要求设计，没有出现尖锐棱角，既符合实际生产中的轧制工艺特性，也避免了应力集中带来的结构失效风险。在进行设备配套选型时，需要注意该轨道的截面尺寸与走行轮的轮槽宽度匹配度，轮缘与轨头侧面的间隙需要控制在合理范围，

　　间隙过小会导致运行卡滞，间隙过大则容易出现走行跑偏、轮缘异常磨损的问题。同时轨道的安装平面需要保证足够的直线度与水平度，若安装基础存在高低差或者直线度偏差，会导致设备走行过程中出现啃轨现象，加速轮组与轨道的磨损，严重时甚至会引发设备脱轨的安全事故。在部分有防腐要求的使用场景中，轨道安装完成后还需要在轨腰与轨底部位涂刷防腐涂层，轨头工作表面则需要涂抹润滑脂降低摩擦系数，减少运行过程中的磨损量。对于需要弯曲布置的轨道线路，该型号轨道由于截面尺寸较小，具备较好的冷弯性能，可根据线路曲率半径要求进行弯制加工，弯制过程中需要控制轨面的变形量，避免出现轨头扭曲、轨面不平的问题，弯制完成后需要进行校形处理，保证弯曲段的轨道曲率均匀，无硬折点。
