手动曲柄驱动活塞往复传动机构

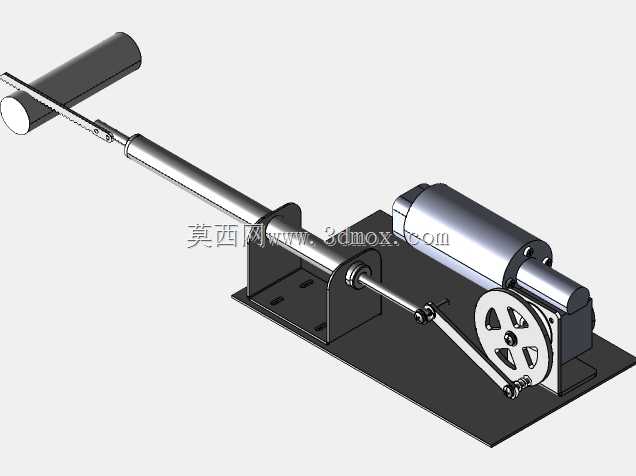

　　这套手动驱动的活塞往复传动结构，常被应用在小型流体输送、低压气源发生、教学演示实验台等场景中，作为核心动力转换单元完成旋转运动到直线往复运动的转换，无需外接电力或气源动力，仅通过手动摇臂输入扭矩即可实现稳定的往复动作输出，适配无供电条件的野外作业、便携作业设备的动力需求。从结构功能来看，整套机构通过底部安装平板完成所有部件的集成固定，输入端的长摇臂带有防滑握持套，操作人员握持摇臂转动时，扭矩传递到侧部的带轮式曲柄盘，曲柄盘通过偏心铰接的连杆将旋转动作转化为活塞杆的轴向直线往复运动，活塞杆在中部的两个导向支座内完成滑动支撑，避免长行程下活塞杆出现挠曲变形，末端的缸体组件作为执行端，可根据实际使用需求配置活塞密封件，完成流体抽吸、

　　压缩输出的功能。设计过程中首先确定了手动输入的力矩适配范围，将曲柄盘的回转半径控制在合理区间，保证操作人员单手握持转动时的施力手感，不会出现力矩过大导致摇不动的情况，同时匹配活塞杆的行程参数，让往复行程满足常规小型泵体的排量需求。导向支座采用L型折弯支架结构，通过螺栓固定在底板上，两个支座的同轴度在建模时做了装配约束，保证活塞杆滑动时无卡滞，支架上的安装孔预留了调整间隙，可在实际装配时微调位置补偿加工误差。曲柄盘采用辐条式结构，在保证结构强度的前提下降低整体重量，减少手动转动时的惯性阻力，偏心铰接点配置了铰接销轴与铜套，降低长期转动的磨损量，延长机构使用寿命。安装边界方面，整套机构的底板为矩形平板结构，四个角预留了固定安装孔，

　　可直接通过螺栓固定在工作台架或设备机架上，整体外轮廓的长度方向预留了摇臂转动的安全空间，摇臂转动时不会与其他部件产生干涉，缸体端的接口预留了标准连接尺寸，可直接对接管路或其他执行部件。在实际选型应用时，可根据输出力的需求调整曲柄盘的偏心距，偏心距越大则活塞杆行程越长，对应的输入力矩也会同步提升，若需要更大的输出力，可在摇臂端延长力臂长度，降低操作施力大小。活塞杆采用光轴加工，表面粗糙度满足滑动配合要求，与导向支座内的衬套配合间隙控制在合理范围，既不会出现间隙过大导致的晃动，也不会因间隙过小出现卡滞。整套结构的传动逻辑清晰，没有冗余部件，维护时仅需要定期在铰接点和滑动部位添加润滑脂即可，适合作为小型便携设备的动力单元，

　　也可作为机械原理教学的演示模型，直观展示曲柄滑块机构的运动过程，帮助学习者理解旋转运动与直线往复运动的转换原理。建模过程中所有部件的装配关系都按照实际加工装配逻辑设置约束，转动副、移动副的约束完全符合实际运动状态，可直接用于运动仿真，验证不同转速下的机构运动特性，也可导出工程图用于实际加工生产，所有配合尺寸都按照常规机械加工公差设置，不需要额外调整即可满足装配要求。
