壁挂式对开网格通风电气防护壳体

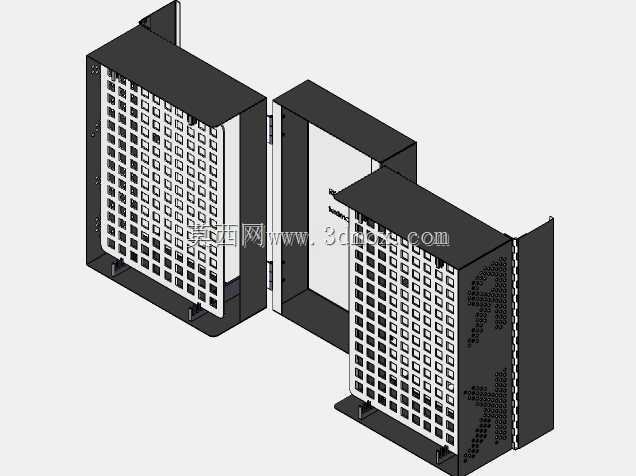

　　这款壁挂式对开网格通风防护壳体，主要面向工业现场弱电控制、小型信号中继、末端配电支路的设备承载场景，常见于生产车间立柱侧装、设备旁就近壁挂、弱电井内分层安装这类对安装空间占用有严格限制的点位，区别于落地式柜体的大空间布局，这类壁挂壳体的核心设计逻辑是在有限的壁挂承重范围内，最大化兼顾内部器件安装空间、通风散热效率与外部防护能力。从结构设计来看，壳体采用分体式对开门布局，单扇门体通过侧边合页与主框体连接，门体全开状态下可完全暴露内部安装腔，不会出现单开门体开启后遮挡一侧操作空间的问题，方便运维人员在壁挂状态下直接完成接线、器件更换、端子排调试等操作，不需要将整个壳体从壁挂支架上拆卸下来。门体表面采用整面矩阵式网格冲孔结构，

　　冲孔的排布密度经过散热效率与防护等级的平衡计算，既可以保证内部器件工作产生的热量通过网格形成自然对流通道，避免密闭壳体内热量积聚导致的电子器件寿命衰减，又能阻挡大尺寸异物直接落入壳体内部触碰带电部件，网格的冲孔边缘做了钝化折边处理，不会在安装运维过程中划伤操作人员手部或线缆外皮。壳体背部设置了一体化壁挂安装折边，折边上预留了对应壁挂膨胀螺栓的安装长孔，长孔的设计可以抵消现场安装面的打孔位置误差，降低现场安装的对位难度，安装折边与主壳体的连接采用满焊工艺，保证壁挂承重时的结构强度，避免长期承重后出现焊缝开裂、壳体脱落的风险。主壳体的侧边设置了线缆进出的敲落孔位，孔位覆盖了常用的线缆管径规格，

　　现场布线时可以根据实际走线方向敲落对应位置的孔片，不需要额外现场开孔，提升布线施工效率。壳体的整体安装边界充分考虑了壁挂场景的空间限制，厚度方向控制在薄型尺寸区间，安装后不会突出墙面过多，避免影响车间通道通行或者设备操作空间，宽度与高度方向的尺寸匹配常规小型电气组件的安装布局，内部预留了标准导轨安装位，可以直接卡装小型断路器、端子排、信号隔离器这类标准DIN导轨安装器件，同时腔体内壁预留了螺钉安装柱，也可以通过螺钉固定非导轨安装的定制电路板、小型电源模块等器件。门体与框体的贴合处设置了折弯止口，门体关闭后止口可以形成错位遮挡，减少灰尘、飞溅液体从门缝进入壳体内部的概率，适配车间内多尘、偶尔有切削液飞溅的现场环境。在结构强度设计上，

　　壳体的板材厚度选型兼顾了重量与刚性，既不会因为板材过薄导致运输、安装过程中出现变形，导致门体闭合不严、合页错位的问题，也不会因为板材过厚导致整体重量过大，超出壁挂墙面的承重限制，门体的网格区域做了局部压筋处理，提升大面积冲孔区域的结构刚性，避免门体开关过程中出现网格区域凹陷变形的情况。这类壳体在实际应用中，往往作为大型设备的就近控制单元载体，安装在设备主体旁的墙面上，缩短控制线缆的走线长度，减少信号衰减与线缆成本，同时对开的门体设计可以让运维人员从两侧同时操作，比如一侧进行端子接线，另一侧进行器件参数调试，相比单开门结构操作空间更充裕。网格通风的设计相比带散热风扇的主动散热结构，没有运动部件，不存在风扇寿命到期更换的问题，后期维护成本更低，适合长期无人值守的安装点位，自然对流的散热方式也不会因为风扇转动带入大量灰尘，减少内部器件积灰导致的接触不良、绝缘下降问题。壳体的表面采用哑光喷塑处理，既可以提升钣金的防锈耐腐蚀能力，适配车间内潮湿、有腐蚀性气体的环境，哑光表面也不会在车间照明下产生反光，避免影响运维人员观察内部器件的状态指示灯。
