工业T型格栅固定夹钣金结构设计

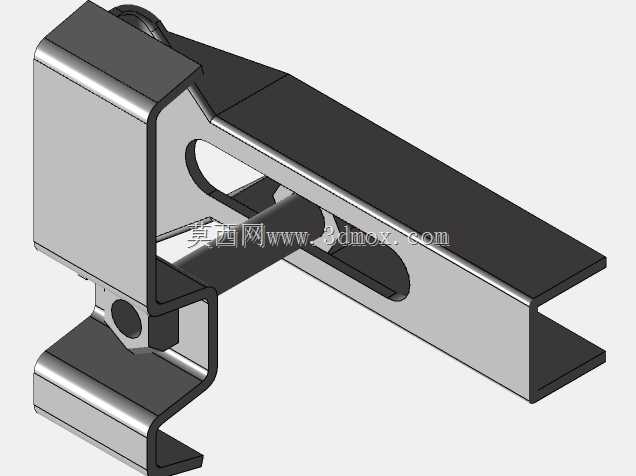

　　这款钣金成型的固定构件，主要应用于工业园区地坪、作业平台的格栅铺装固定场景，在厂区人行通道、设备周边操作平台、排污区域格栅盖板的安装环节中，承担格栅与底部支撑梁的连接锁紧作用，避免格栅受人员踩踏、设备碾压时出现移位、翘边问题，消除平台通行的安全隐患。从结构设计来看，整体采用折弯一体成型工艺，主体依托C型卡接结构实现与支撑型钢的快速挂接，上部压合边完全覆盖格栅侧边的受力区域，压合面做了折边强化处理，避免长期受载后出现钣金件边缘变形切入格栅基体的问题。构件中部开设的长圆孔，一方面用于适配安装时的位置偏差，现场铺装时无需严格对齐孔位即可完成紧固件穿装，降低现场安装的对位难度，另一方面长圆孔的走向与支撑梁的长度方向平行，

　　可适配不同宽度规格的T型格栅侧边安装需求，减少同场景下的紧固件种类备货量。下部的折弯挂钩结构，在安装时可先勾住支撑型钢的下翼缘，实现构件的临时预固定，作业人员无需全程手扶构件即可穿装紧固件，大幅提升高空或狭窄区域的铺装作业效率。设计阶段充分考虑了钣金加工的工艺可行性，所有折弯内角均匹配常规钣金折弯模具的R角参数，无特殊成型需求，折弯工序可一次完成，无需额外的冲压或焊接工序，有效控制加工成本。构件的安装边界经过实际场景校核，卡接开口尺寸适配常规工业平台用C型钢、槽钢的翼缘厚度，压合边的伸出长度可覆盖T型格栅侧边的加强翻边，安装完成后压合面与格栅表面齐平，无突出棱角，避免对通行人员、搬运物料造成剐蹭。在受力特性上，

　　整体结构的力传递路径经过优化，踩踏载荷从格栅传递到上部压边后，通过两侧的折弯立板传递到下部挂钩与紧固件，最终分散到支撑梁上，立板上的减重孔在不削弱整体结构强度的前提下，减少了板材用料，同时避免构件积水积尘，提升户外或潮湿厂区环境下的抗锈蚀能力。实际应用中，这类固定夹可配合常规的螺栓螺母实现锁紧，无需特殊定制紧固件，后期维护更换时，仅需松开紧固件即可完成单块格栅的拆卸，无需撬动周边相邻格栅，大幅降低平台检修、下方管线维护时的拆装工作量。针对厂区内可能存在的重载通行场景，构件的板材厚度选型经过载荷校核，可承受常规手动液压叉车、工具推车的碾压载荷，不会出现压溃、断裂问题，折弯处的应力集中区域做了小圆弧过渡处理，避免长期交变载荷下出现疲劳开裂。
