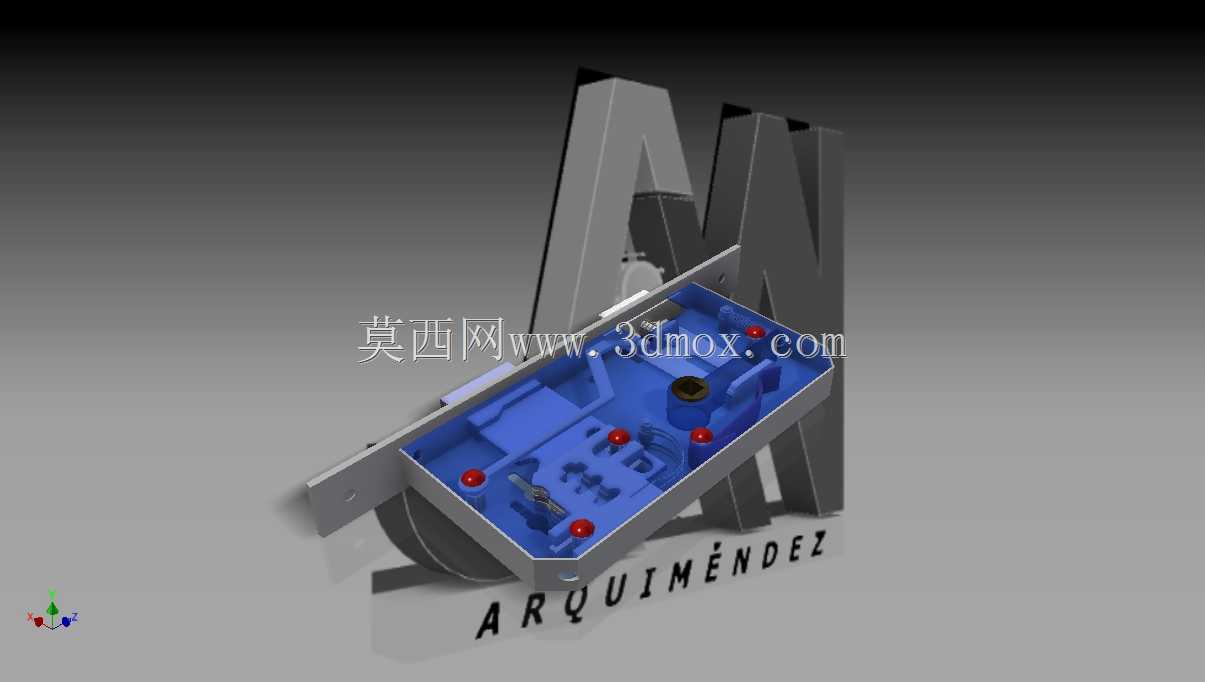

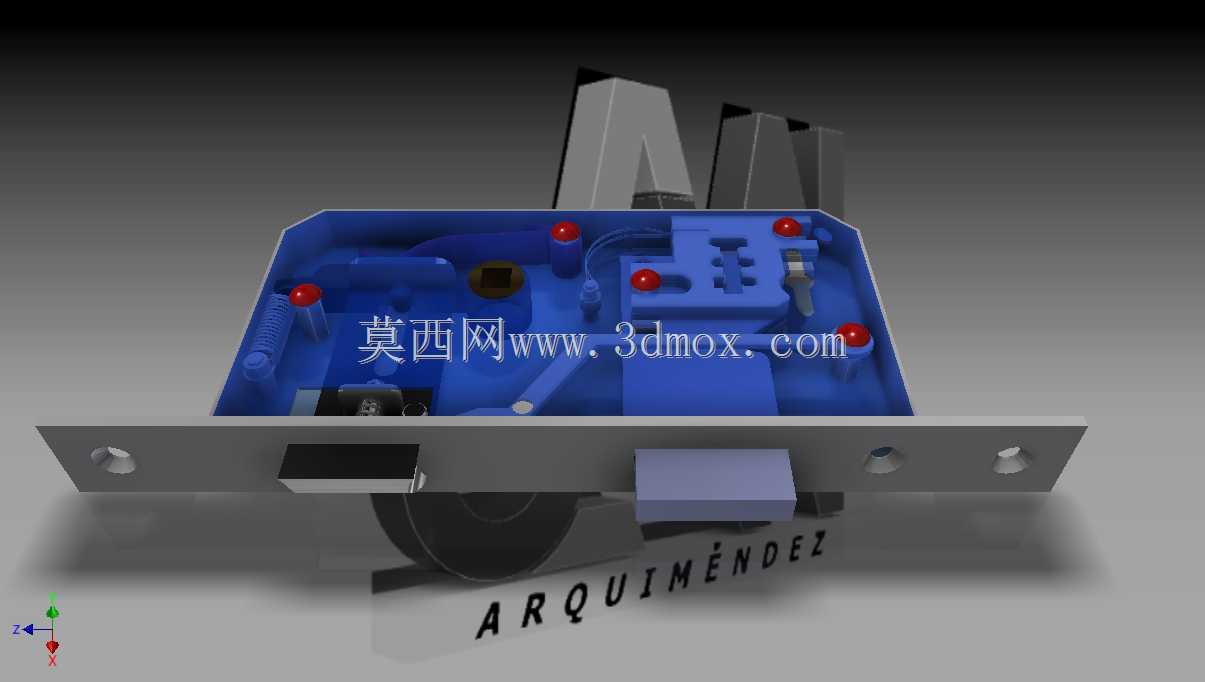

该结构件在实际工程场景中,多作为小型精密机电集成单元的承载防护壳体使用,常见于户外小型测控终端、分布式工业传感节点、便携检测设备的内置安装基体场景,这类场景往往要求壳体同时兼顾外部抗冲击、内部组件定位、多模块隔离防护的多重需求,避免外界粉尘、水汽、外力磕碰对内部精密组件造成损伤。从结构设计逻辑来看,整个壳体采用一体化铣削成型的基座搭配外置安装耳的结构形式,两侧延伸出的带孔安装耳可直接通过螺栓完成与外部挂载面的固定,安装耳的孔位预留了足够的装配调整间隙,可适配安装面存在的小幅位置公差,降低现场安装的对位难度。壳体内部做了分层式的腔室划分,不同高度的凸台结构分别对应不同功能组件的安装位,红色标注的点位为组件固定压点,

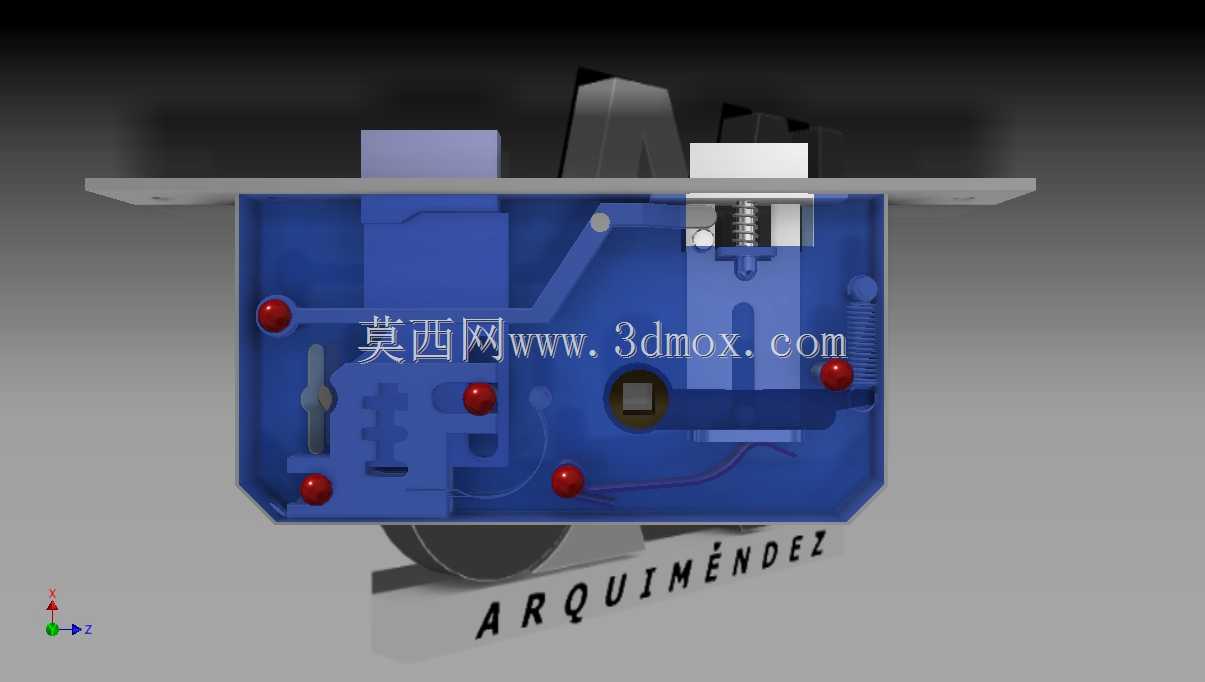

每个压点位置都做了局部加厚处理,避免螺栓锁紧时造成壳体局部应力集中导致开裂,同时每个腔室的边缘都做了等高的挡边结构,可在内部填充灌封材料时实现材料的区域限位,防止灌封胶溢流到非密封区域影响组件装配。内外多层防护的设计思路贯穿整个结构,最外层的壳体侧壁做了不等厚设计,受外力冲击概率较高的外侧壁厚度比内侧分隔筋厚30%左右,可在承受侧向冲击时将外力快速分散到整个安装基座上,避免局部受力变形挤压内部组件;内部的多层分隔筋既承担了组件定位的功能,也形成了多道内部防护屏障,即使外层壳体出现局部破损,内部的分隔筋依然可以对核心组件形成二次防护,避免组件直接暴露在外界环境中。从安装边界来看,整个壳体的外部轮廓为规则的矩形切角结构,

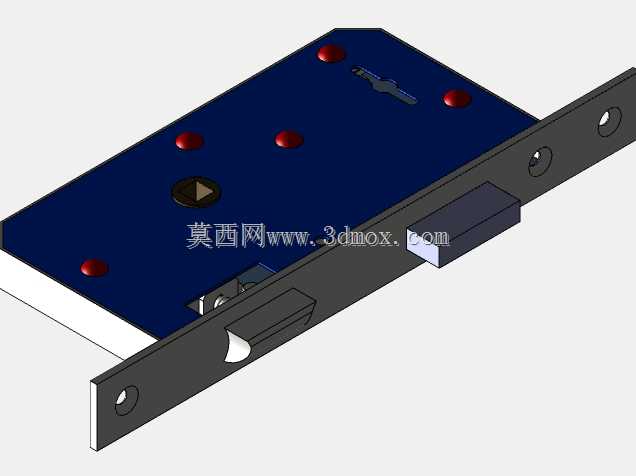

切角位置对应安装场景中的避让位,可避开安装面上的凸起结构,无需额外做现场切割调整;壳体内部的组件安装高度全部低于壳体上沿平面,上沿预留的密封槽可搭配密封盖板实现整舱的密封防护,密封槽的宽度和深度适配常规的O型密封圈规格,无需定制特殊密封件即可满足IP65级别的防护需求。结构上的每个固定点位都做了沉头处理,螺栓锁紧后头部不会突出壳体表面,既避免了螺栓头剐蹭外部线路或操作人员,也让整个壳体的外表面保持平整,方便后续粘贴标识或加装外罩。在组件适配性上,内部的腔室尺寸分别对应常规的控制电路板、小型传感模块、接线端子的标准安装尺寸,不同腔室之间预留的走线槽宽度可容纳3-5根常规信号线缆,走线槽的转角位置做了圆弧过渡,

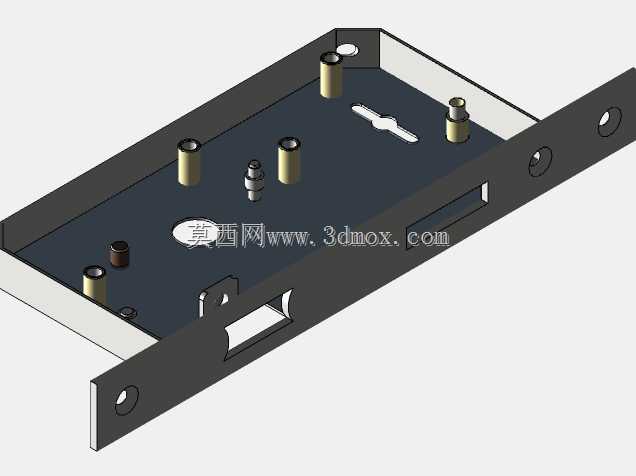

避免穿线时线缆绝缘层被锐边割破造成短路风险。壳体底部做了网格状的加强筋结构,在不增加整体壁厚、不额外提升结构重量的前提下,大幅提升了底部的抗形变能力,即使在安装面存在小幅不平整的情况下,壳体锁紧后也不会出现底部翘曲导致的密封失效问题。两侧的安装耳与主体连接位置做了三角加强筋过渡,可承受设备挂载时的长期静载荷,也能抵御设备运输过程中的振动冲击,避免安装耳与主体连接处出现断裂问题。整个结构没有复杂的倒扣或特殊成型结构,无论是采用机加工方式做小批量试制,还是开模做注塑量产,都具备较好的工艺可行性,机加工时的刀具路径无过多折返,可有效缩短加工周期,降低单件加工成本;注塑生产时的拔模角度统一设置在1.5度,无需复杂的抽芯结构即可完成脱模,量产良率可保持在较高水平。在实际装配流程中,内部组件可按照从底层到上层的顺序依次放入对应腔室,通过每个点位的固定柱完成定位,无需额外做定制工装即可快速完成组件预装,灌封工序可在组件接线完成后一次性完成,多层挡边结构可保证灌封层的厚度均匀,不会出现局部灌封不足导致的防护漏洞。
