卡贾结构件三维数模设计

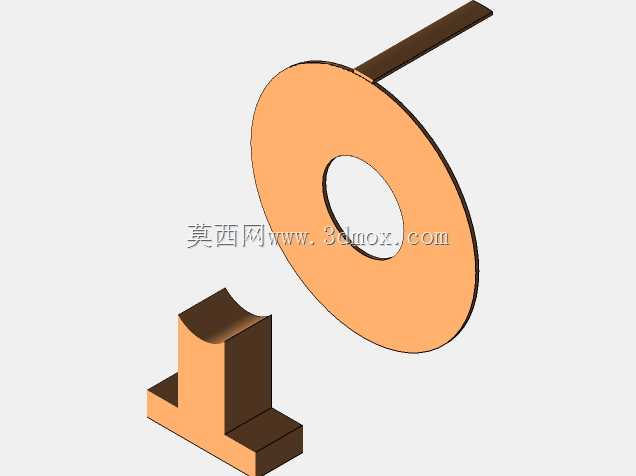

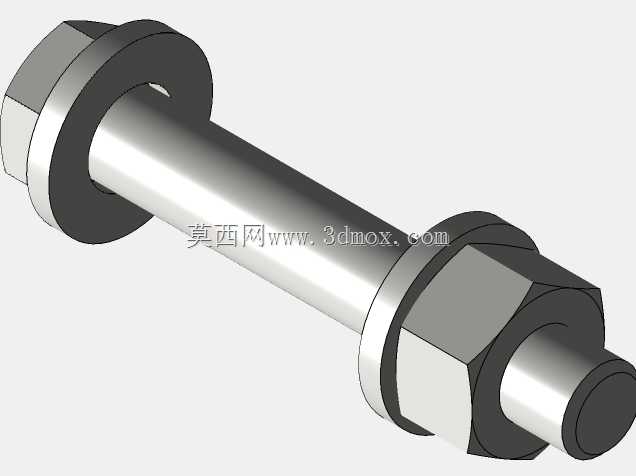

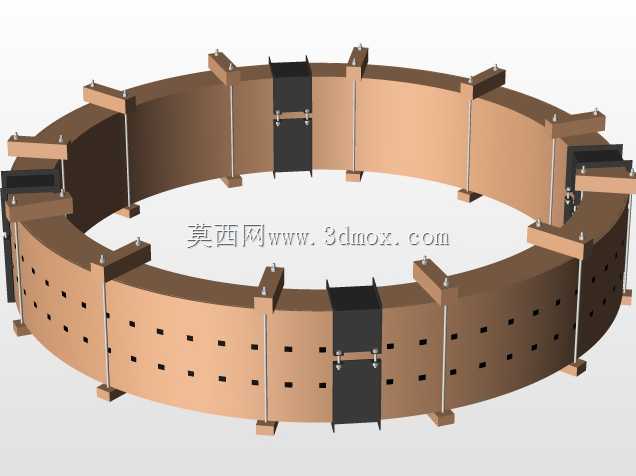

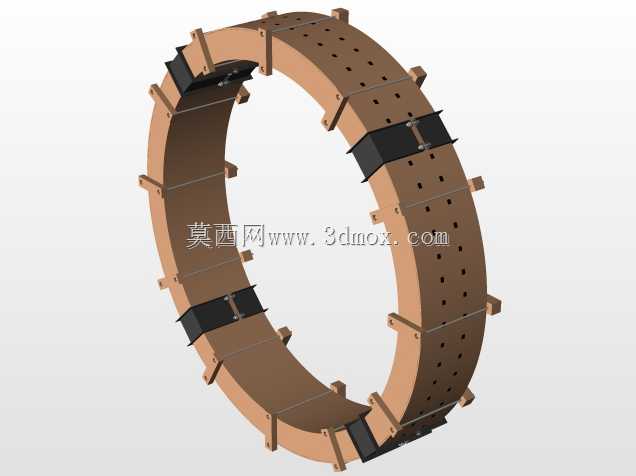

　　该构件属于小型工装定位类五金配件，主要应用在小型工件夹持、工位临时定位、轻载支撑场景中，日常在装配流水线的工件预定位工位、手工修配工位的辅助夹持环节、小型检具的定位支撑模块中都能见到这类结构的身影，它不需要承担大吨位的载荷，核心作用是给薄型环形工件、带凸缘的小型盘类零件提供稳定的侧向支撑与径向定位，避免工件在修配、打磨、检测过程中出现径向窜动或者轴向偏移。从结构拆分来看，整个构件分为两个独立配合的部分，一部分是带单柄延伸的环形薄件，另一部分是带弧形承托面的L型支撑座，两者配合使用时，环形件的内孔可以穿过待定位工件的定位轴，延伸出的柄部可以卡在工装台的定位槽内完成周向锁止，L型支撑座的弧形承托面曲率和环形件的外圆曲率完全匹配，

　　能够从环形件的下方提供均匀的承托力，避免薄型环形件在受力时出现翘曲变形。设计过程中首先确定的是环形件的核心尺寸，内孔直径根据常用小型定位轴的直径公差带取H7配合精度，保证和定位轴之间的间隙控制在0.02mm以内，既不会因为间隙过大导致定位偏移，也不会因为过盈造成拆装困难；环形件的厚度根据承托工件的重量设定，常规工况下厚度取3-5mm即可满足1kg以内工件的支撑需求，外圆直径比内孔大出2-3倍的厚度值，保证环形件自身有足够的结构刚度，不会在侧向受力时出现弯折。延伸柄部的截面采用矩形结构，宽度和工装台通用T型槽的槽口宽度匹配，长度根据环形件到定位槽的安装距离确定，柄部和环形件的连接位置做了R2的圆角过渡，

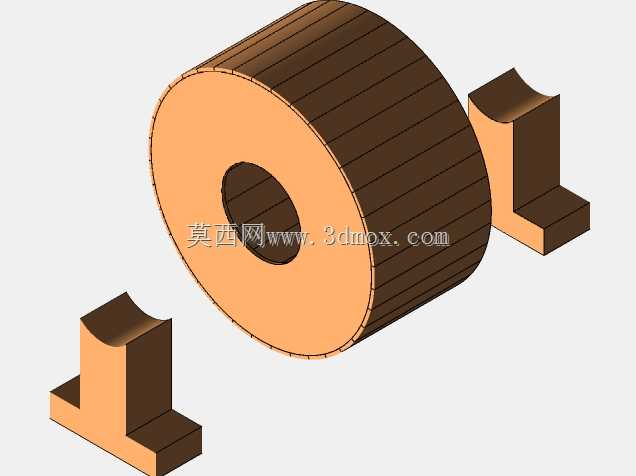

　　避免应力集中导致柄部在反复拆装过程中从根部断裂。L型支撑座的设计重点在弧形承托面，承托面的圆弧半径比环形件外圆半径大0.05mm，保证两者贴合时不会出现卡滞，支撑座的竖直段高度和环形件的厚度保持一致，水平段的底面做了平面度处理，平面度公差控制在0.03mm以内，保证放置在工装台面上时不会出现倾斜，水平段的延伸长度根据支撑稳定性要求设定，通常取竖直段高度的1.5倍，避免支撑座受侧向力时出现倾翻。安装边界方面，整个构件不需要额外的紧固件固定，依靠自身的结构配合和工件的压紧力即可完成固定，环形件的柄部卡入定位槽后，周向转动自由度被完全限制，L型支撑座放置在环形件下方的对应位置，当待定位工件压在环形件上时，

　　压力会将环形件和支撑座同时压紧在工装台面上，不会出现相对位移。实际使用中可以根据待加工工件的尺寸更换不同内孔直径的环形件，支撑座的弧形承托面只要和环形件外圆匹配即可通用，不需要针对每一种规格的环形件单独制作支撑座，大幅降低了工装配件的制作成本。这类结构的构件因为结构简单、拆装方便，在小型零部件的手工装配、修配、检测环节应用十分广泛，相比复杂的快速夹钳类工装，它的占用空间更小，不会对操作空间造成遮挡，操作人员在进行工件修磨、尺寸检测时可以有更充足的操作空间，同时它的制作成本极低，采用普通钢板线切割即可完成加工，不需要复杂的机加工工序，磨损后可以快速更换，不会因为工装损坏导致工位长时间停线。设计时需要注意两个配合件的边缘都做了C0.5的倒角处理，避免锋利的边缘划伤操作人员或者刮伤工件表面，环形件的两个端面都做了平面度处理，保证和工件、支撑座接触时贴合紧密，不会出现缝隙导致定位精度下降。
