带轴辊筒传动部件三维结构设计

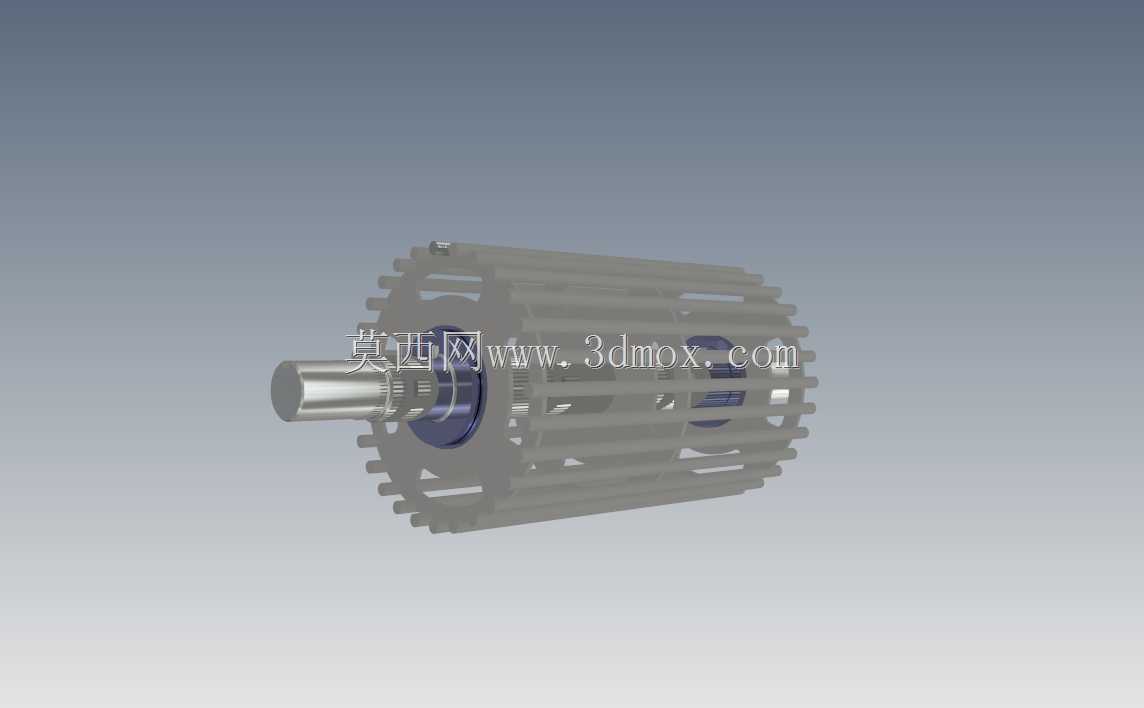

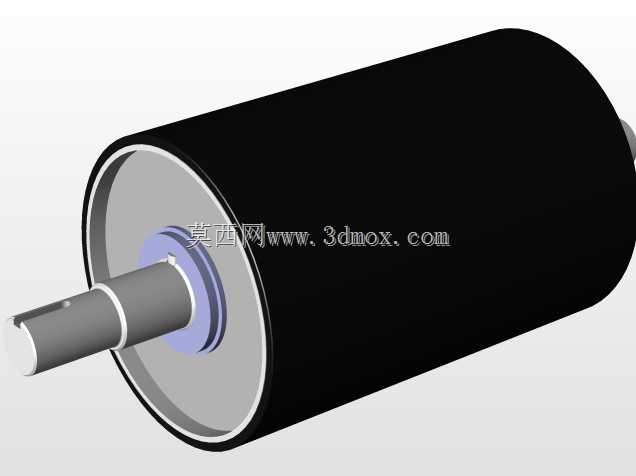

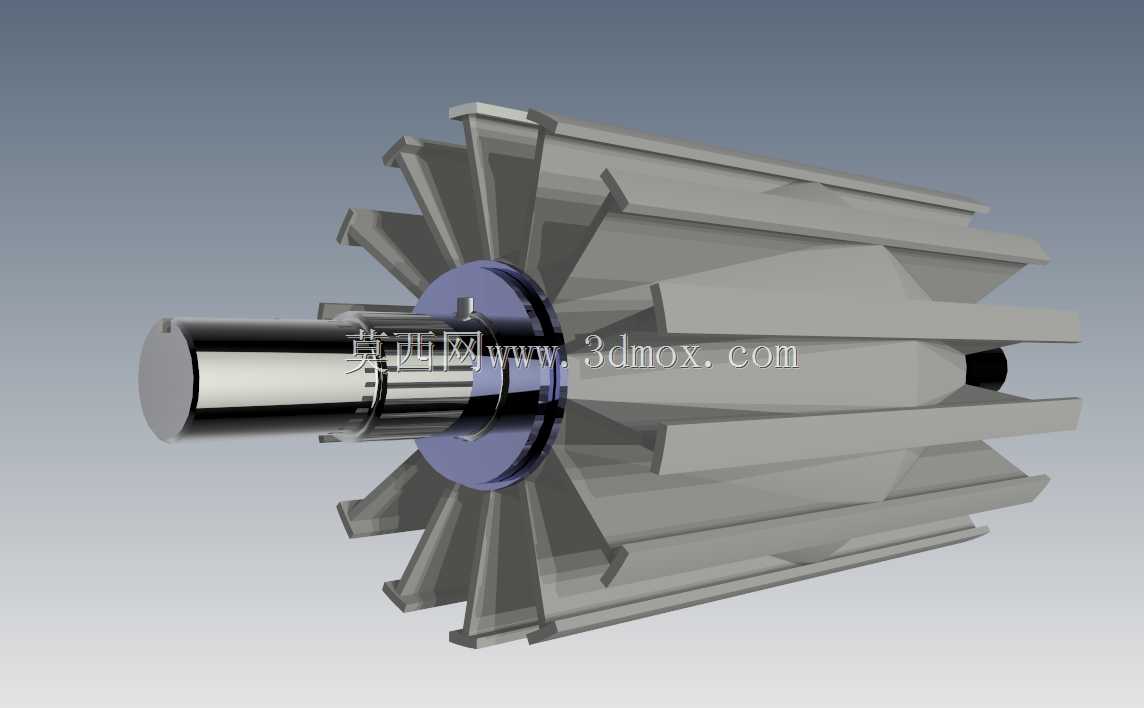

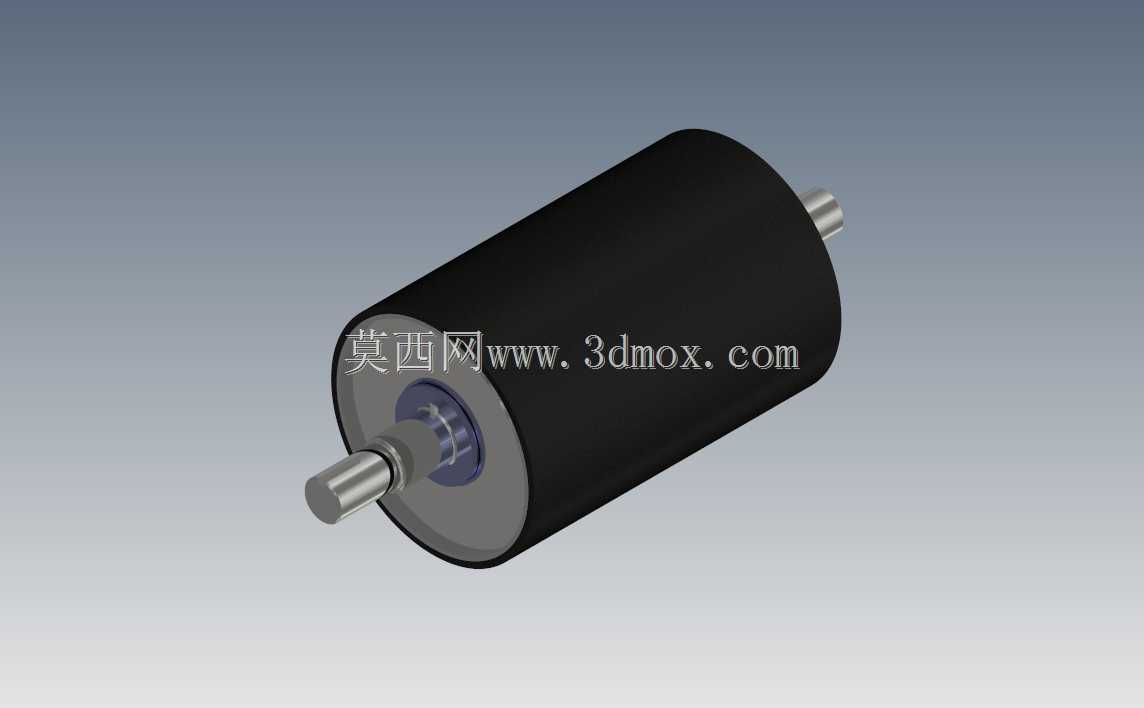

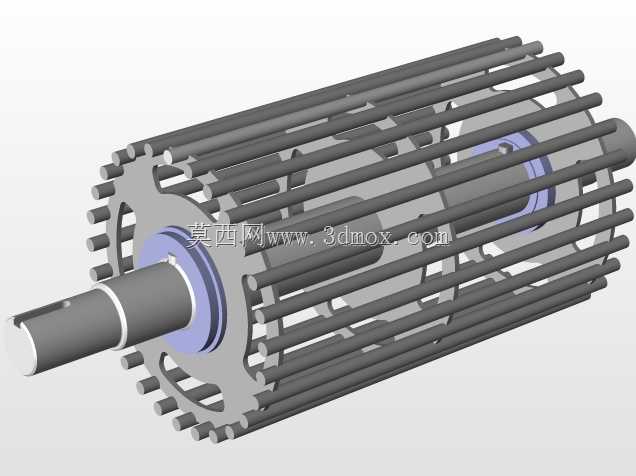

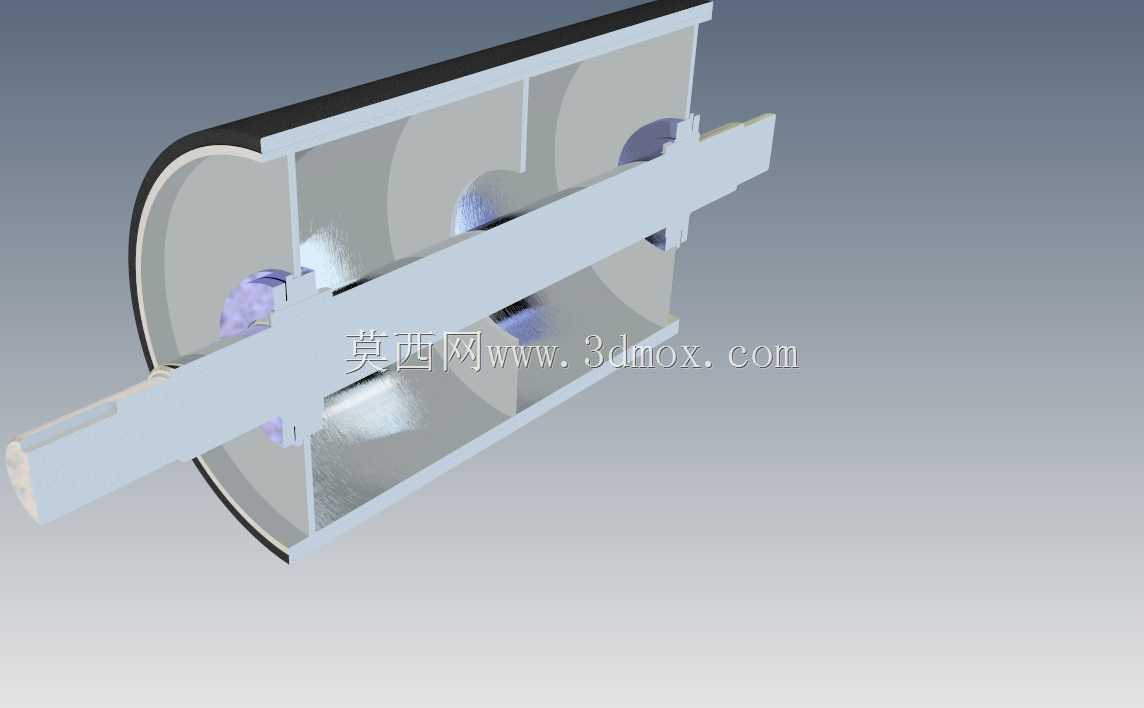

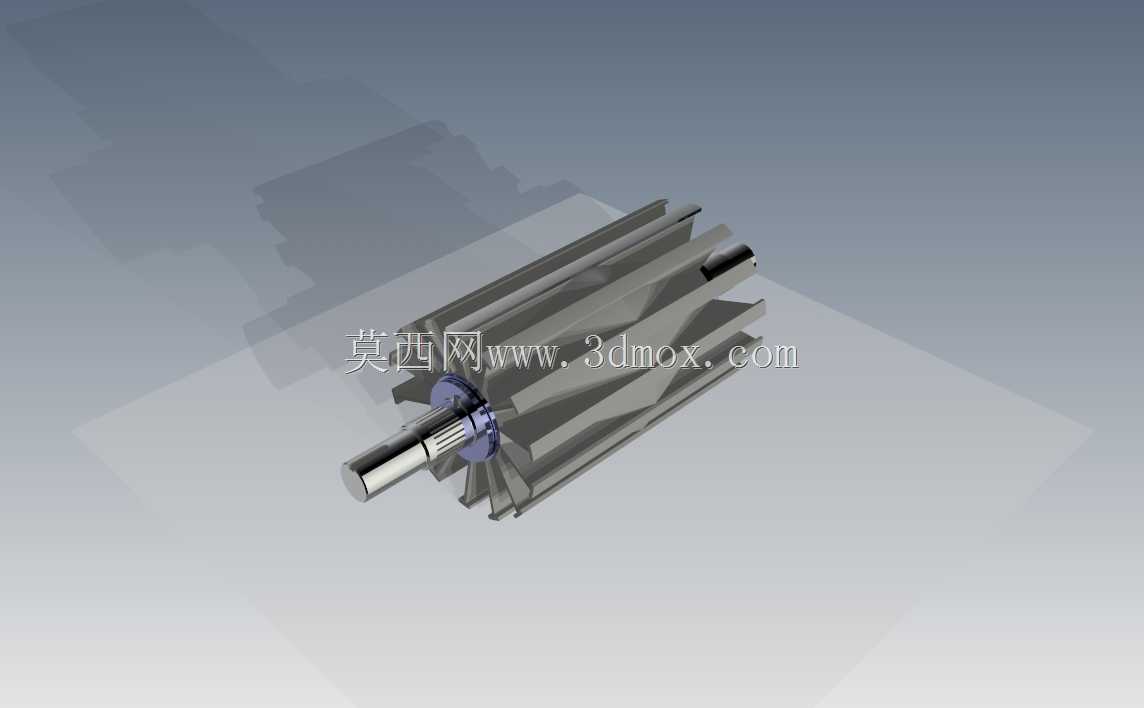

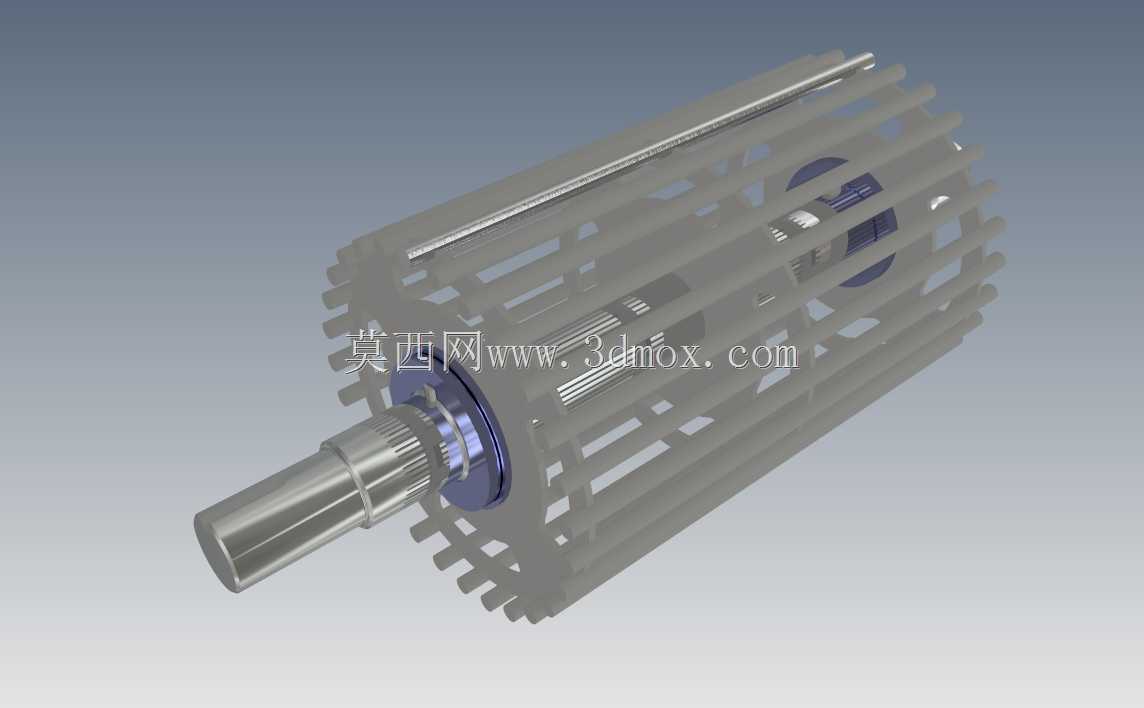

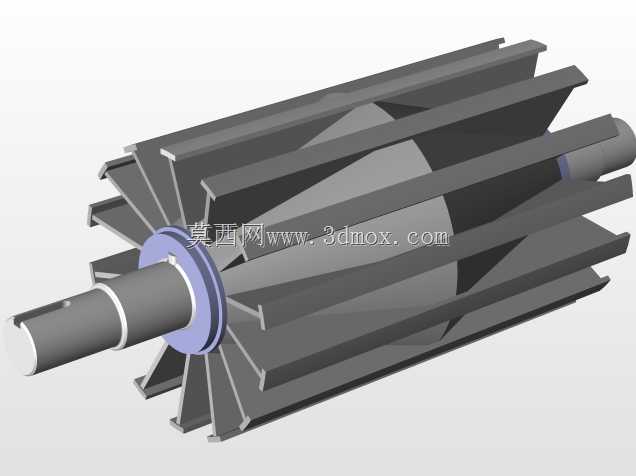

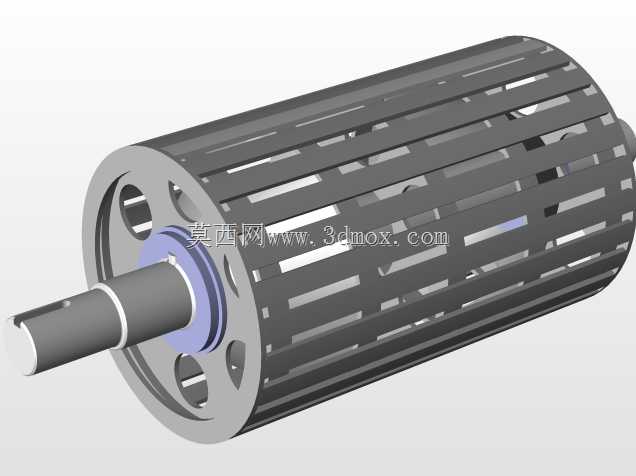

　　在连续输送类设备的结构设计中，辊筒类部件是承担物料承载、动力传递的核心执行元件，这类部件广泛应用于皮带输送机、辊道输送线、印刷设备导料机构、包装机械送料单元等场景，不同工况下的辊筒结构会根据负载特性、运行速度、安装空间做针对性调整。本次呈现的辊筒结构采用两端伸出轴的支撑形式，主体为圆柱形辊身结构，辊身外圆做光滑圆柱面设计，可适配平面输送带的贴合传动，也可直接作为无动力辊道的承载面接触输送工件，两端伸出的轴段为同轴线设计，可直接装入带座轴承单元完成整机装配，无需额外设计转接法兰，能大幅降低现场安装的调试工作量。从结构设计逻辑来看，该辊筒采用辊身与端盖组合的装配形式，辊身内部为中空结构，相比实心辊结构可有效降低自身转动惯量，

　　在频繁启停的输送工况下能减少驱动端的动力损耗，同时降低辊身自重对两端支撑轴承的径向载荷，延长轴承的实际使用寿命。两端的轴段与辊身端盖采用过盈配合加周向定位的连接方式，可避免高速运转时轴与辊身出现相对打滑，保证传动过程中的扭矩传递稳定性，轴段外露部分做了适配标准轴承内圈的公差设计，安装时无需额外加工即可匹配常用的深沟球轴承型号，降低备件采购的通用性成本。在安装边界层面，该辊筒的轴向安装尺寸以两端轴段的轴肩为定位基准，装配时轴肩端面贴合轴承内圈端面即可完成轴向定位，无需额外设计轴用挡圈或者锁紧螺母，简化了装配工序；径向尺寸以辊身外圆为最大回转边界，设计安装机架时需预留足够的径向间隙，避免辊身运转时与机架侧板出现刮擦，

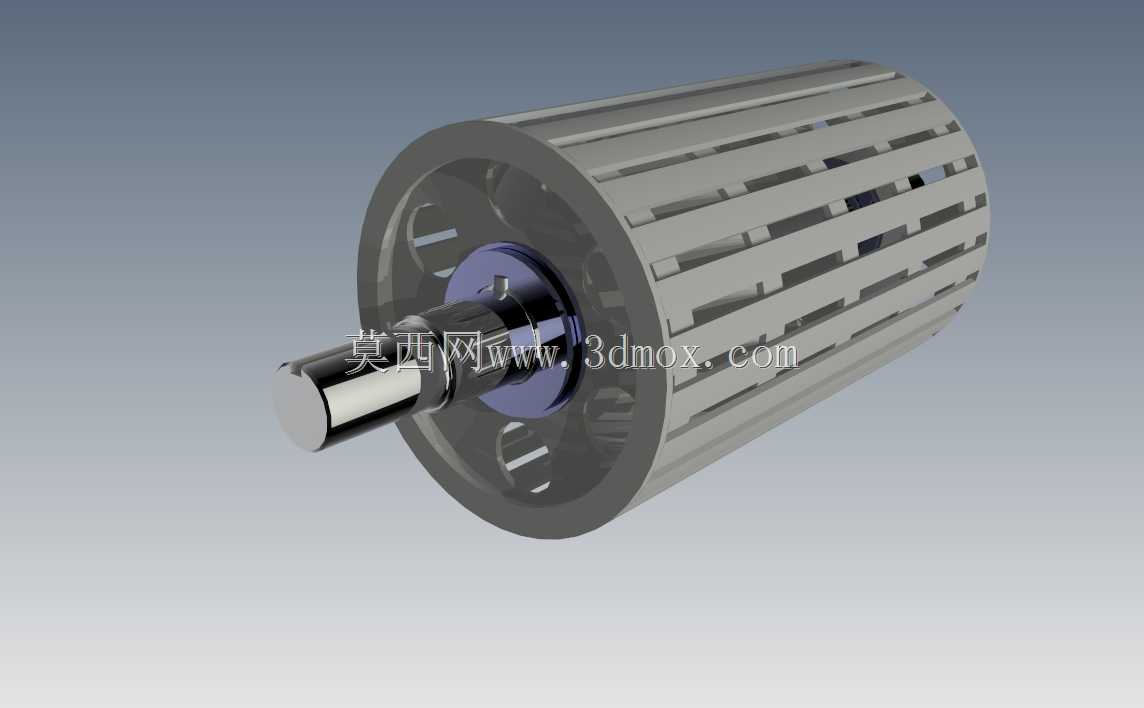

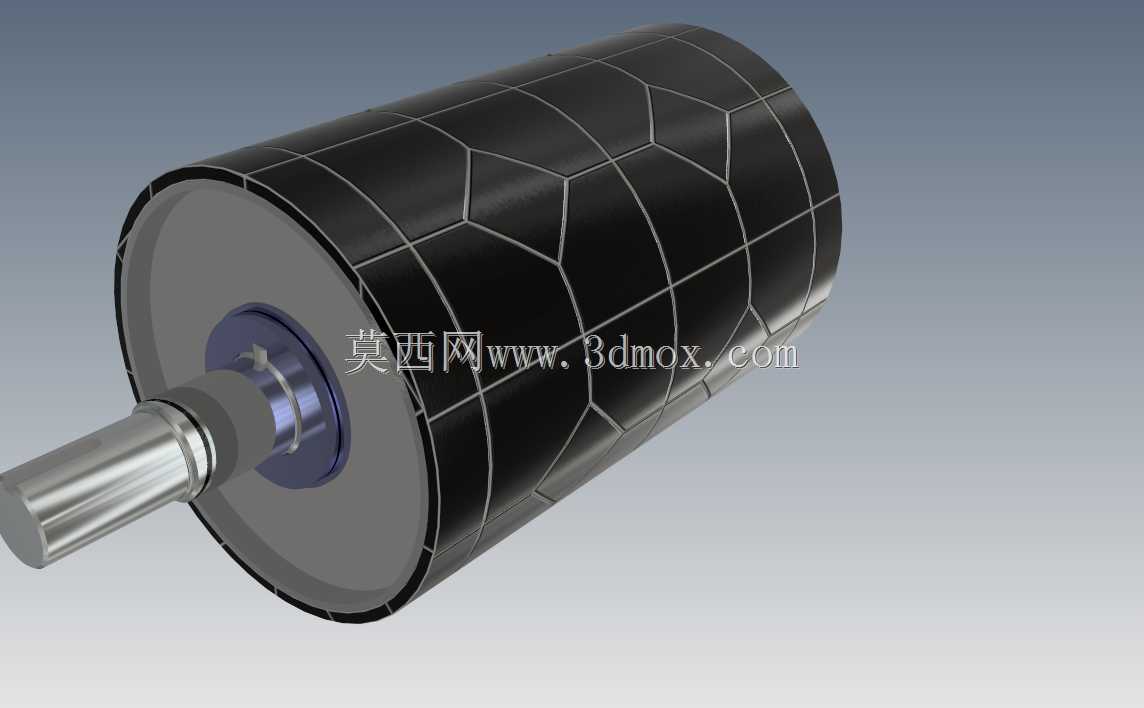

　　同时要保证两端支撑轴承座的安装孔同轴度公差控制在合理范围内，防止轴段受附加弯矩导致运转卡滞、轴承过早失效。从实际使用场景的适配性来看，这种结构的辊筒可适配中等负载的输送工况，比如箱装物料的输送线、轻型加工设备的工件进给机构，辊身表面可根据实际使用需求做包胶、滚花等二次处理，包胶处理后可增大与输送带之间的摩擦力，避免重载启动时出现输送带打滑现象，滚花处理则适用于直接接触工件的无动力辊道，增大与工件底面的摩擦力防止工件输送过程中出现偏斜。设计这类辊筒结构时，需要重点校核辊身的径向刚度，避免负载作用下辊身挠曲量过大导致输送带跑偏，同时要核算两端轴段的抗扭强度与抗弯强度，根据实际负载大小匹配对应直径的轴段尺寸，还要考虑辊筒的动平衡性能，

　　当线速度超过一定阈值时需对装配完成的辊筒组件做动平衡校正，减少高速运转时的振动与噪音。该辊筒的两端轴伸长度可根据实际安装的轴承座厚度、链轮或者同步带轮的安装尺寸做调整，无需改动辊身主体结构即可适配不同的安装空间，具备较好的结构通用性，在模块化输送线的设计中可作为标准单元直接调用，缩短整机的设计研发周期。
