三阶段SMC气缸气动冲床结构设计

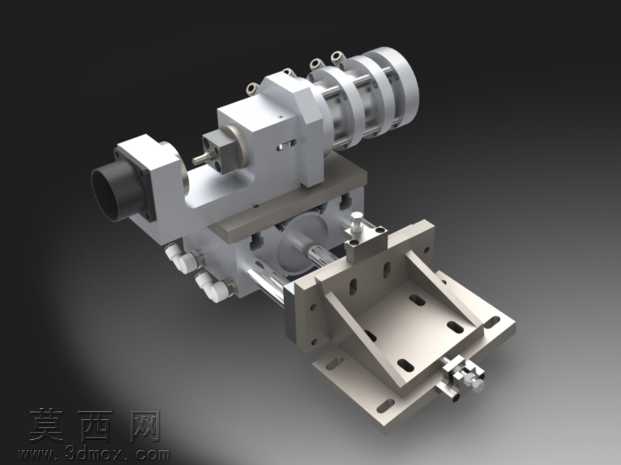

本模型为搭载三阶段SMC气缸的定制化气动冲床，整体采用三维参数化建模完成，通过真实工业级材质渲染还原设备金属质感，各部件装配关系完全匹配实际加工装配逻辑，可直接用于结构验证、方案展示与加工参考。模型整体采用模块化结构设计，核心执行单元选用三阶段SMC气缸作为动力源，相比传统单行程气缸可实现分级进给动作，能够在冲孔作业中完成快进、工进、保压回程的分段动作，有效降低冲击载荷同时提升冲孔位置精度，适配薄板类零件的高精度冲孔加工需求。设备的冲孔工位采用自定义拳打式房屋结构设计，该结构为定制化加工单元，可根据待加工零件的孔位分布快速更换适配冲头，无需整体拆解设备主体，大幅提升多品种小批量生产的换型效率；配套的真空拾取机构集成在冲床出料侧，通过真空吸盘完成冲孔完成后零件的自动取放，搭配猛击插头式的定位结构，可在零件转运过程中保证位置精度，避免人工取件带来的磕碰与定位偏差。建模过程中对气缸安装座、滑动导轨、冲孔下模座等核心受力部件做了结构加强设计，安装底板预留多组标准T型槽与安装孔位，可直接固定在通用工作台面上，适配不同车间的安装条件；滑动导向单元采用双直线导轨搭配限位挡块的结构，保证冲头进给过程的直线度，避免偏载导致的冲头磨损与孔位超差。真空拾取回路的气路接口、气缸的驱动气路接口均按照SMC标准元件尺寸建模，可直接导出气路布置图用于实际设备的气路搭建，各运动部件均预留了合理的运动间隙，不存在干涉问题，可直接导入仿真软件完成动作模拟与节拍验证，也可作为自动化冲孔单元的设计参考模板，用于同类小型气动加工设备的结构优化与方案迭代。
