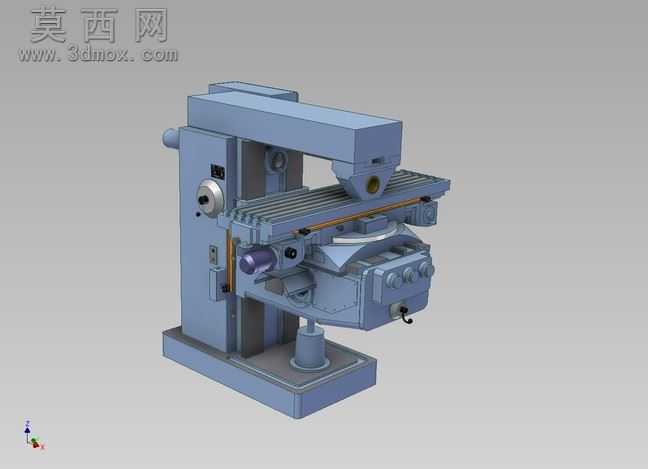

FU400卧式升降台铣床三维结构模型

本模型为FU400型卧式升降台铣床的完整三维结构建模，还原了白俄罗斯生产的同款经典铣削设备的全部核心构造。建模过程中严格遵循真实机床的尺寸比例与装配关系，对床身、主轴箱、升降台、工作台、滑座、悬梁、刀杆支架等核心部件进行了精细化的结构复刻，每一处连接结构、调节机构、操作旋钮都按照实物的功能逻辑进行建模，完整呈现了卧式升降台铣床的机械传动与布局特征。

材质渲染阶段，针对机床不同部件的材质属性做了区分处理：床身、底座等大型铸造件采用哑光铸铁材质，还原铸造表面的细微颗粒质感与厚重的金属肌理；工作台导轨、传动丝杠等运动部件做了金属磨削面的质感处理，体现加工面的平整光洁度；操作手柄、调节旋钮等操作件采用深色酚醛塑料材质，与金属机身形成明确的材质区分；进给系统的铜质衬套、润滑管路等细节也做了对应的材质表现，让整体渲染效果贴近真实工业设备的视觉观感。

结构设计上，模型完整还原了卧式铣床的典型运动逻辑：主轴沿水平方向布置，可安装铣刀杆适配不同类型的盘铣刀、圆柱铣刀；工作台可实现纵向、横向、垂直三个方向的进给运动，升降台可沿床身垂直导轨上下移动，滑座可沿升降台导轨做横向移动，工作台可沿滑座导轨做纵向移动，同时工作台可绕回转盘调整一定角度，满足斜向铣削的加工需求；悬梁可沿床身顶部导轨伸缩调整，搭配刀杆支架为长铣刀杆提供支撑，保证切削过程的刚性。建模时对各部件的运动限位结构、锁紧机构、进给刻度盘等细节都做了还原，清晰展现了传统通用铣床的机械设计思路，可作为机床结构教学、设备布局演示、机械设计参考的数字化模型使用，完整呈现了经典卧式升降台铣床的工业设计特征与机械构造逻辑。
