小型三轴实验室数控铣床结构设计

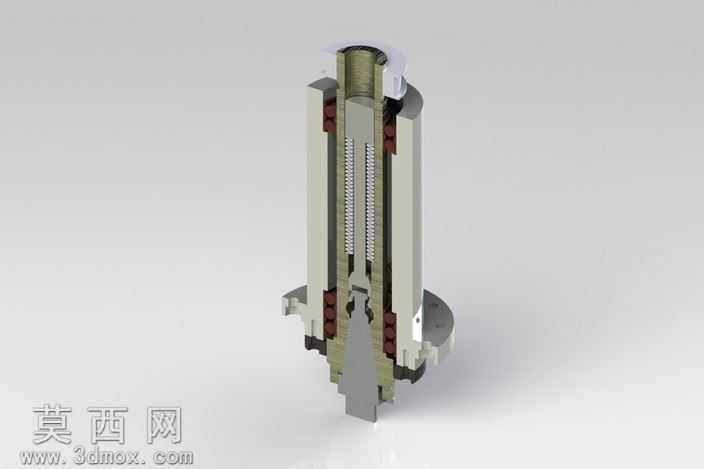

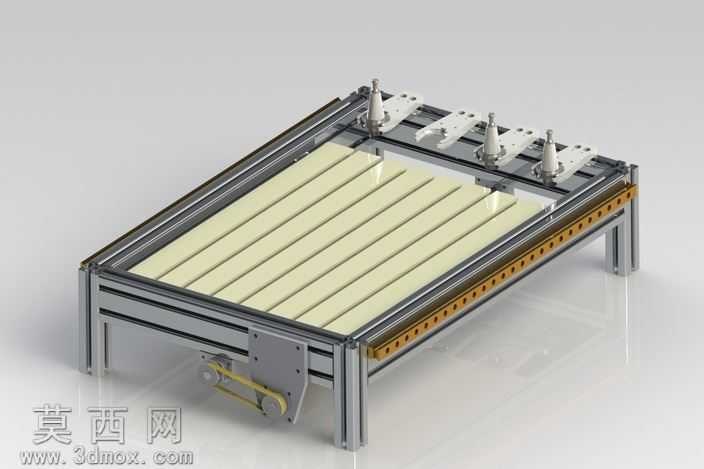

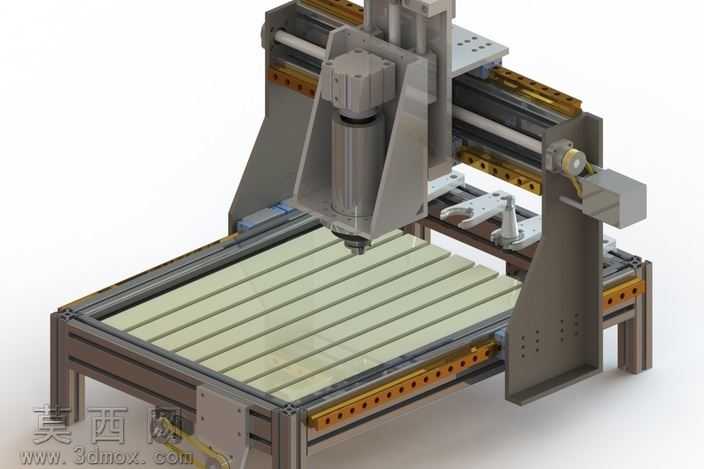

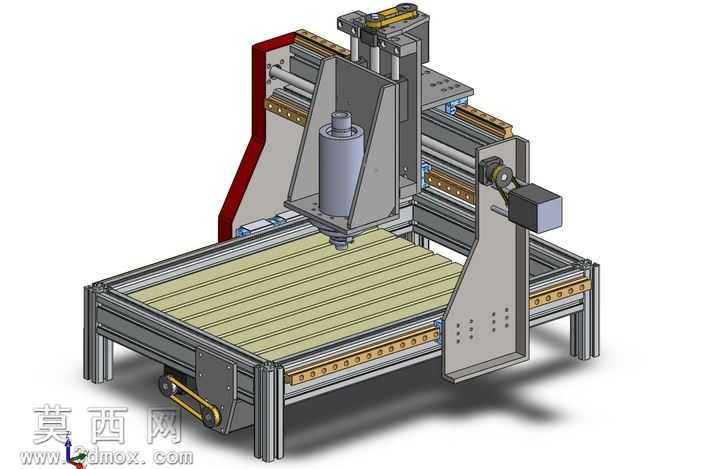

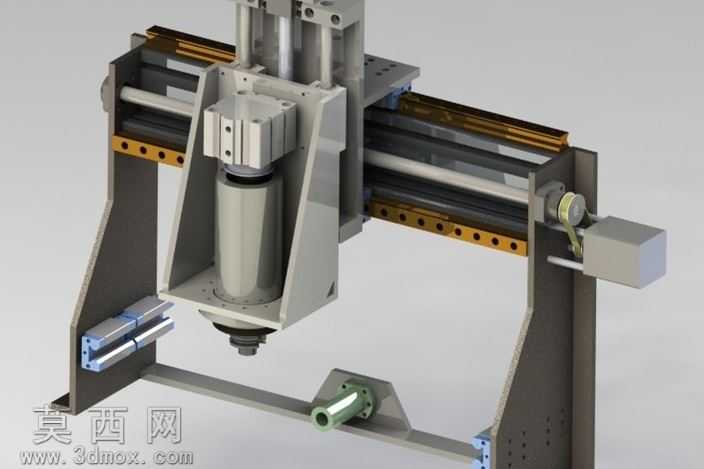

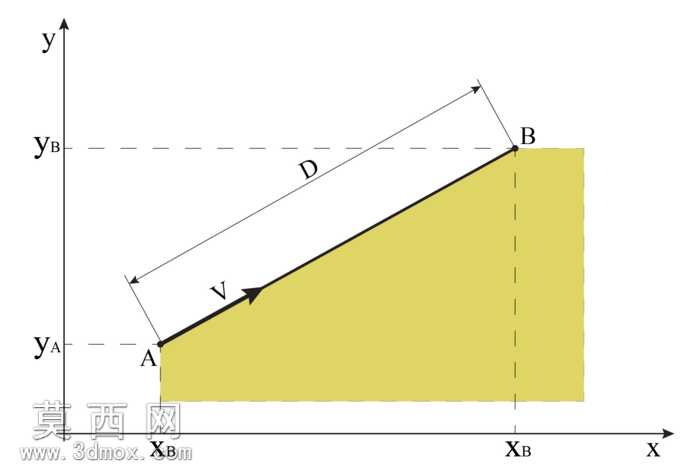

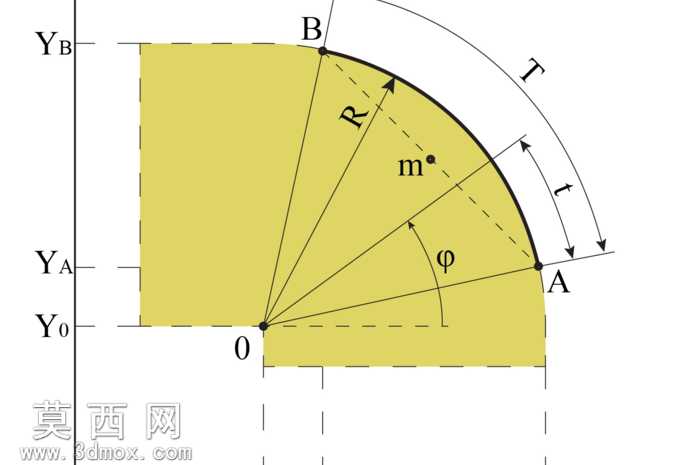

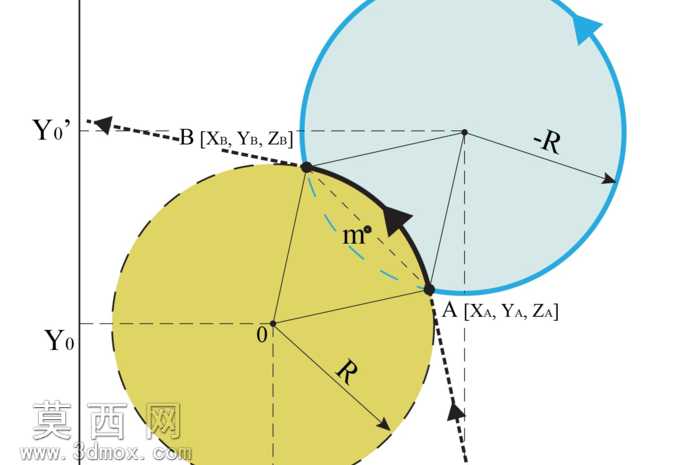

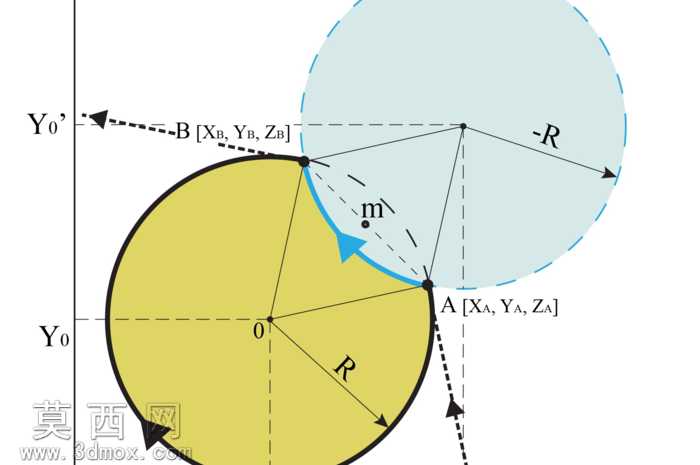

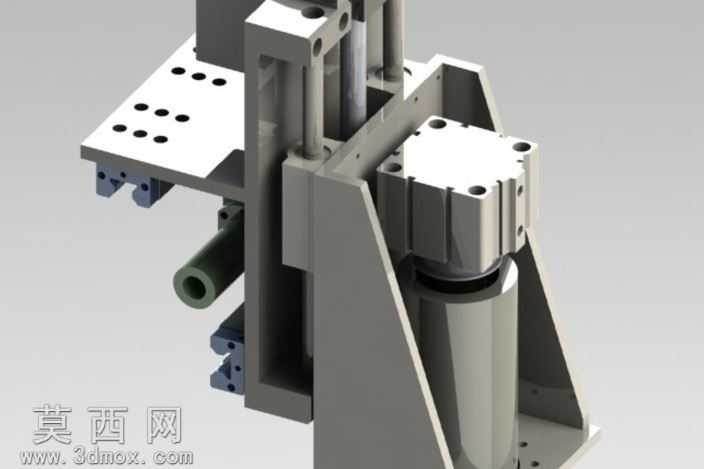

本模型为面向实验室场景打造的小型三轴数控铣床，整体采用台式龙门架构设计，在三维建模过程中严格遵循机械加工设备的设计规范，对每一处结构的装配关系、运动行程都做了精准的参数化约束，确保各部件不存在干涉问题，可完整还原设备的真实运动逻辑。建模阶段从整体承载框架开始搭建，床身采用工业铝型材搭配钢板焊接的组合结构，既保证了机架的整体刚性，又兼顾了小型设备的轻量化需求，工作台面设置有多条平行T型槽，可满足不同规格工件、夹具的装夹固定需求，槽位间距、台面承重参数均参考常规实验室加工场景做了适配设计。传动系统部分，X、Y、Z三个轴向均采用线性导轨搭配滚珠丝杠的传动组合，建模时对导轨滑块的安装位、丝杠的支撑座、联轴器的连接结构都做了1:1还原，可清晰看到伺服电机通过同步带轮连接丝杠的传动路径，保证传动精度的同时预留了足够的维护空间。主轴单元采用高速电主轴设计，配套有主轴安装座、防尘护罩结构，Z轴滑台通过加厚连接板与龙门横梁配合，可承受主轴高速运转时的切削负载，避免加工过程中出现振刀问题。渲染阶段针对不同部件赋予了贴合实际的材质属性，铝型材机架赋予磨砂金属材质，导轨、丝杠等传动部件赋予亮面镀铬金属质感，工作台面赋予耐磨铸铁材质，电机、护罩等部件赋予对应的工程塑料或喷涂金属材质，通过光影渲染真实还原了设备的金属质感与装配细节，整体结构紧凑、占地面积小，既可以作为小型零件精密加工的实训设备，也可用于数控加工教学、机床结构原理演示场景，完整呈现了小型数控铣床从机架搭建、传动布局到功能部件配置的全流程设计思路，可作为同类小型加工设备设计的参考蓝本。
