美规两脚插5WUSB充电电源适配器结构

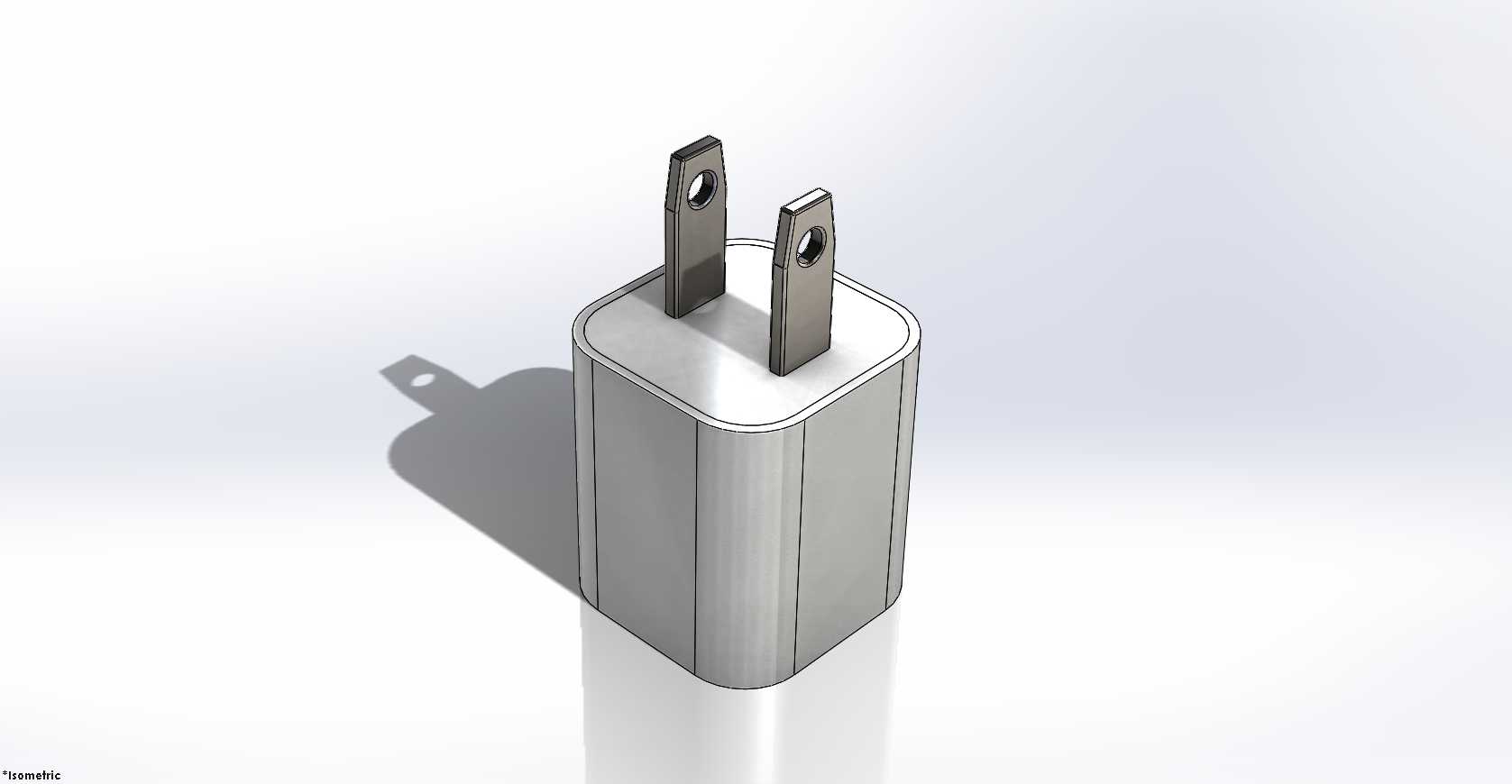

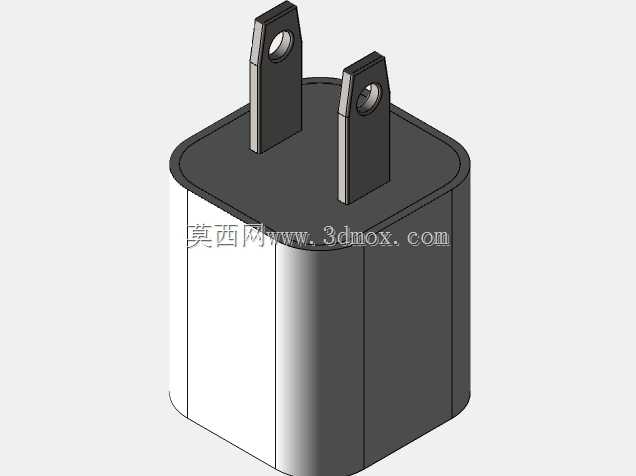

　　日常接触到的这款5W规格USB输出AC/DC电源适配器，是消费电子领域普及率极高的低压供电配件，核心应用场景覆盖智能手机、小型数码外设、便携穿戴设备的日常补电需求，在民用供电场景下承担高压市电到低压直流的转换功能，是小功率数码设备最常用的供电配套部件。从结构设计逻辑来看，这款适配器采用一体化注塑外壳设计，整体为带圆角的长方体造型，插脚直接固定在壳体端面，没有额外的折叠结构，这种设计的核心考量是压缩整体装配空间，减少活动部件带来的结构失效风险，同时降低注塑与装配环节的工艺复杂度，适合大批量规模化生产。插脚采用美规两片式平行扁插结构，插脚的中心距、伸出长度、金属片厚度都严格遵循北美民用插座的适配标准，

　　插脚根部与壳体衔接处做了限位凸台结构，插入插座时可以避免壳体端面直接贴靠插座面板，预留出微小的散热间隙，同时也能防止插脚受侧向力时根部应力集中导致壳体开裂。壳体的分模线设置在侧面圆角过渡位置，合模后产生的飞边可以通过后续的滚抛工艺处理，不会在外观正面留下明显的合模痕迹，壳体表面采用细晒纹处理，既可以提升握持插拔时的摩擦力，也能掩盖日常使用中产生的细微划痕，保持外观整洁度。输出端的USB接口设置在插脚相对的另一端面，接口周围做了0.3mm左右的沉台设计，USB公头插入时可以起到导向定位作用，避免反复插拔过程中接口受力偏载导致内部焊盘脱焊。内部结构布局上，高压侧与低压侧通过绝缘挡片做物理隔离，

　　插脚与内部PCB的连接采用铆接方式替代传统焊接，减少生产环节的虚焊风险，同时提升大电流通流时的连接可靠性。PCB板上的元器件布局遵循安规间距要求，高压滤波电容、变压器、低压整流元件依次排布，元器件与壳体内壁之间预留至少1mm的安全间隙，既满足安规认证的爬电距离要求，也能避免注塑壳体的缩水变形挤压到元器件。从安装边界尺寸来看，这款适配器整体轮廓尺寸控制在合理范围内，插入墙面插座后，不会遮挡相邻插座的插孔位置，这一设计细节在多联排插、墙面密集插座场景下尤为重要，能够提升插座的空间利用率。散热设计上没有设置额外的散热孔，依靠金属壳体与内部元器件的接触传导，通过外壳表面自然对流散热，这种无孔设计可以避免日常使用中灰尘、蚊虫、

　　液体溅入内部导致的短路风险，适配家居、办公等常规使用场景的防护需求。插脚的金属材质采用黄铜镀镍处理，兼顾导电性能与抗氧化能力，反复插拔后镀层不易脱落，能够保证长期使用后的接触可靠性，不会因为插脚氧化导致接触电阻过大、发热异常等问题。在结构建模过程中，需要重点关注插脚与壳体的配合公差，插脚与注塑嵌件的配合过盈量需要控制在合理区间，过盈量太小会导致插脚松动，过盈量太大则会导致注塑时壳体应力集中产生开裂。壳体内部的卡扣结构设计在上下盖的四个边角位置，装配时不需要额外打螺丝，通过卡扣即可实现上下盖的紧密扣合，卡扣的扣合量设计在0.8mm左右，既保证装配后的连接强度，也方便售后维修时的无损拆解。USB接口的金属外壳与内部PCB的接地端做可靠连接，能够起到电磁屏蔽作用，减少电源工作时的纹波干扰对外接数码设备的影响，保证输出直流电的稳定性。这款适配器的输出功率为5W，属于小功率线性电源范畴，内部电路结构相对简洁，没有复杂的功率校正电路，在满足小功率设备充电需求的前提下，最大限度压缩了物料成本与结构体积，是消费电子电源领域经过多年市场验证的成熟结构方案，建模时可以通过对插脚圆角、壳体过渡曲面、接口沉台等细节的还原，掌握消费电子类产品结构设计中公差配合、安规要求、工艺适配的核心逻辑，理解民用小功率电源产品在成本、可靠性、易用性之间的平衡思路。
