四旋翼载重无人机机架结构设计方案

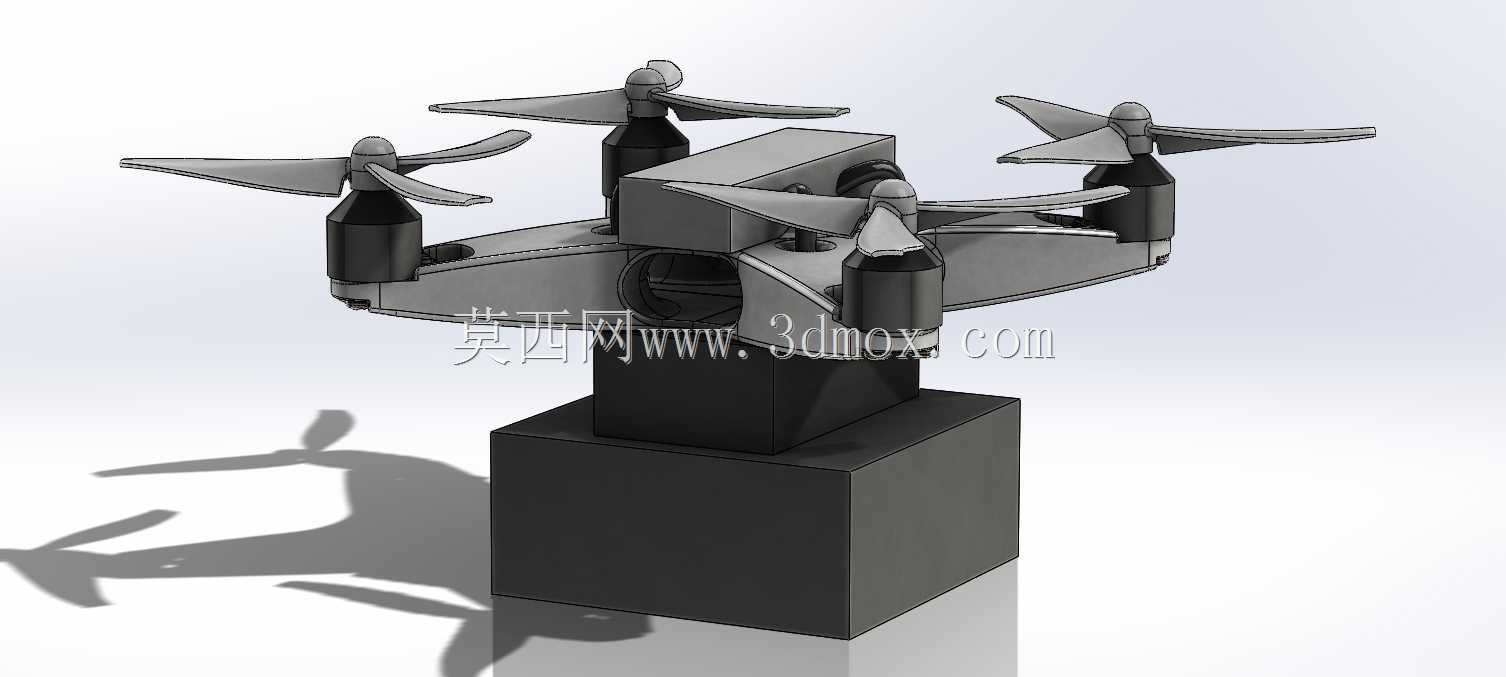

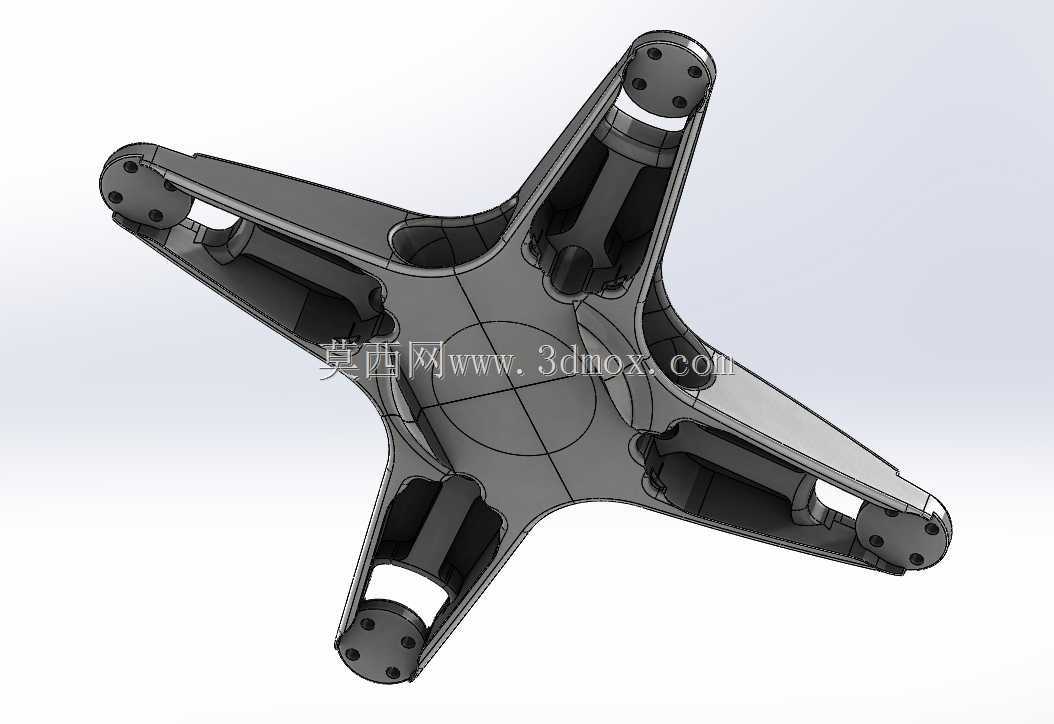

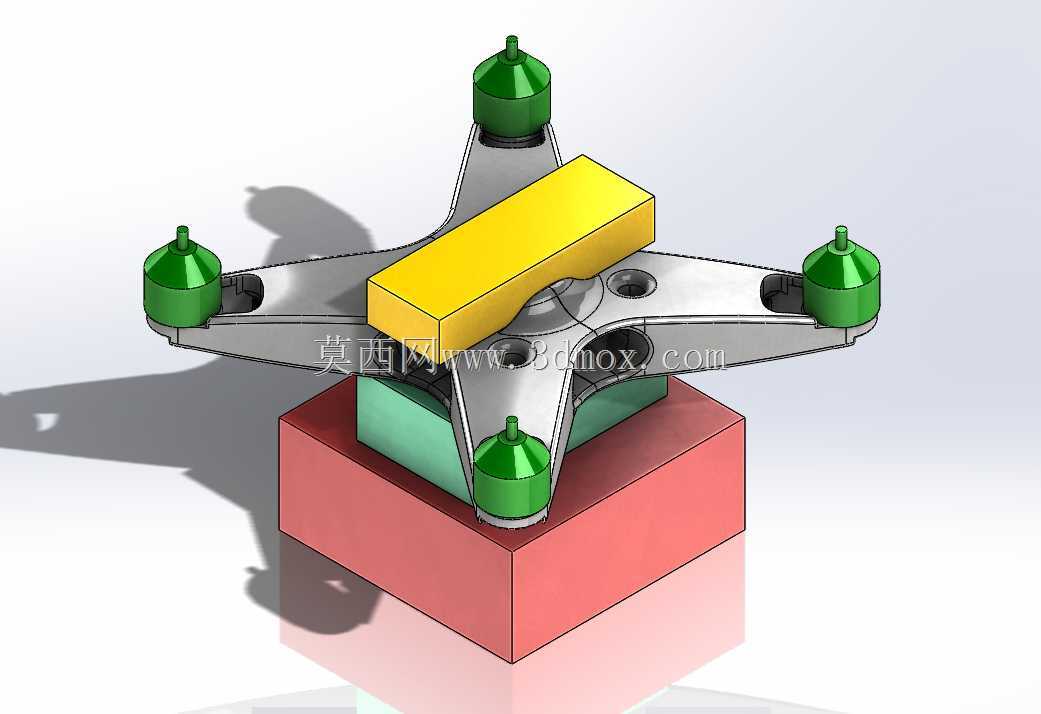

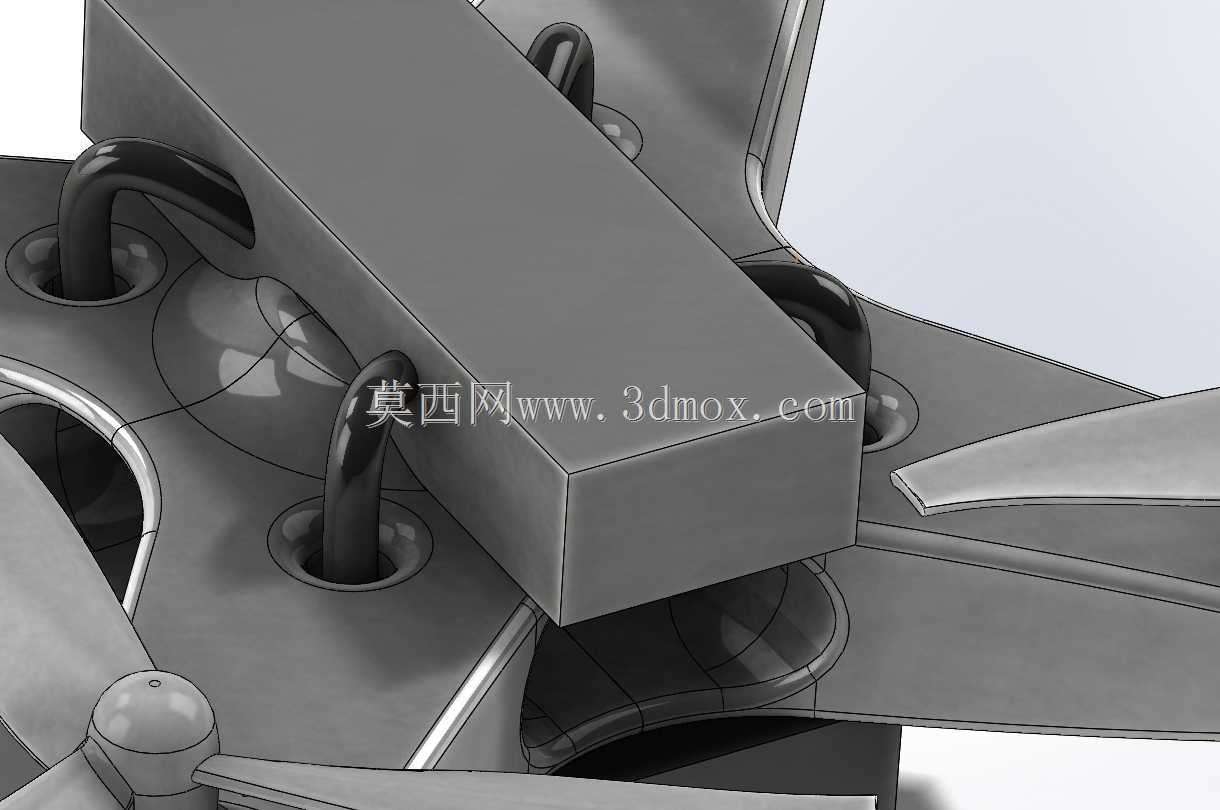

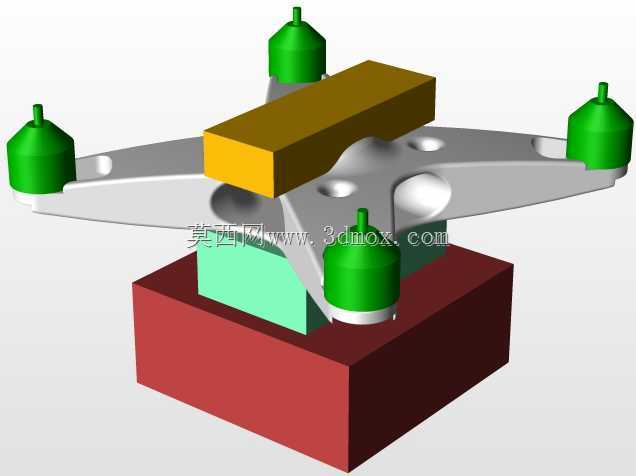

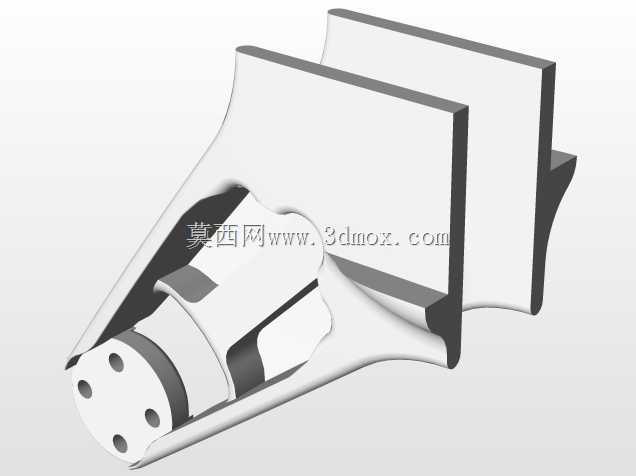

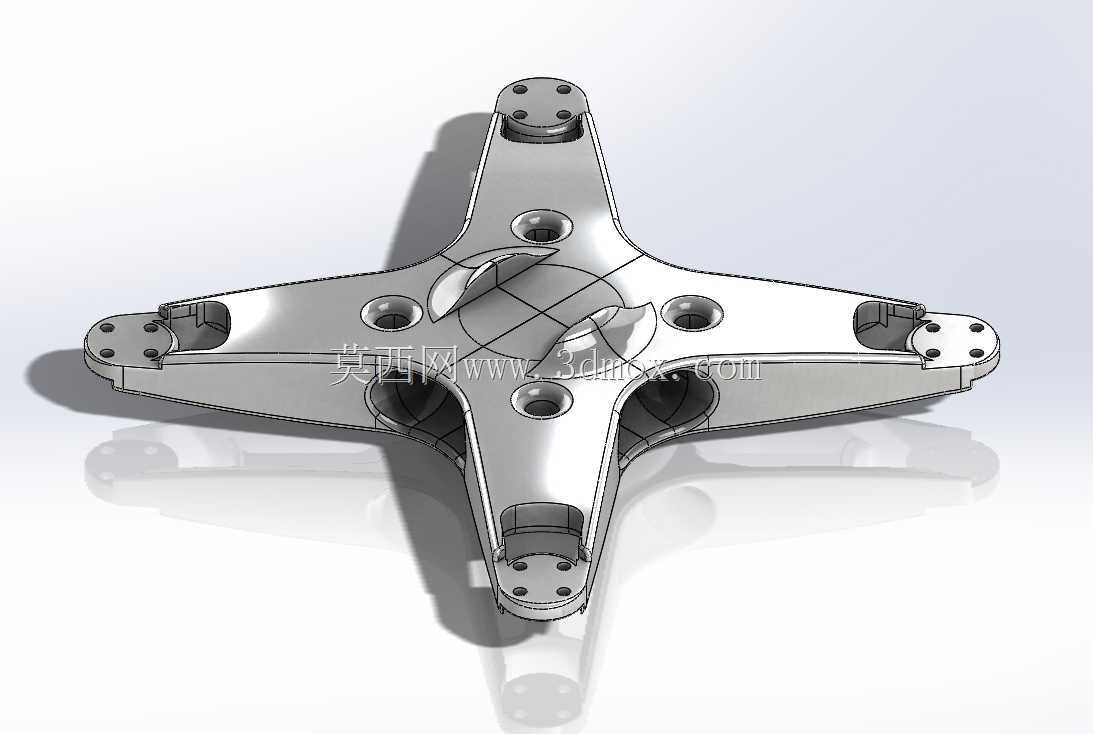

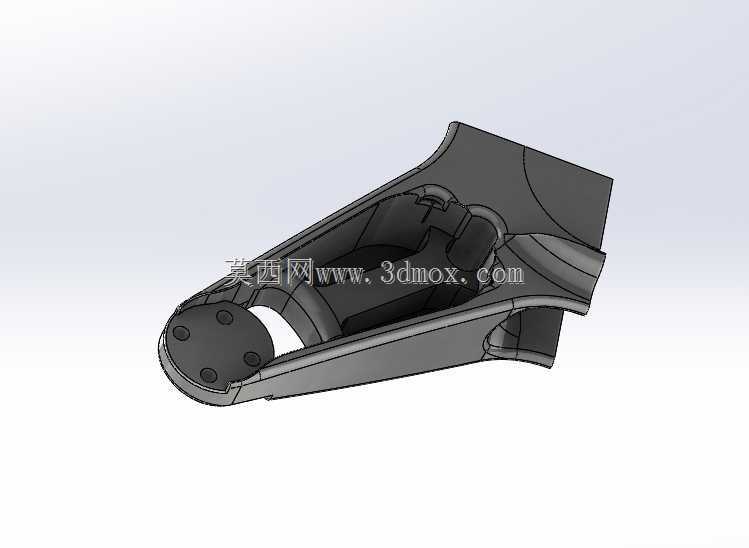

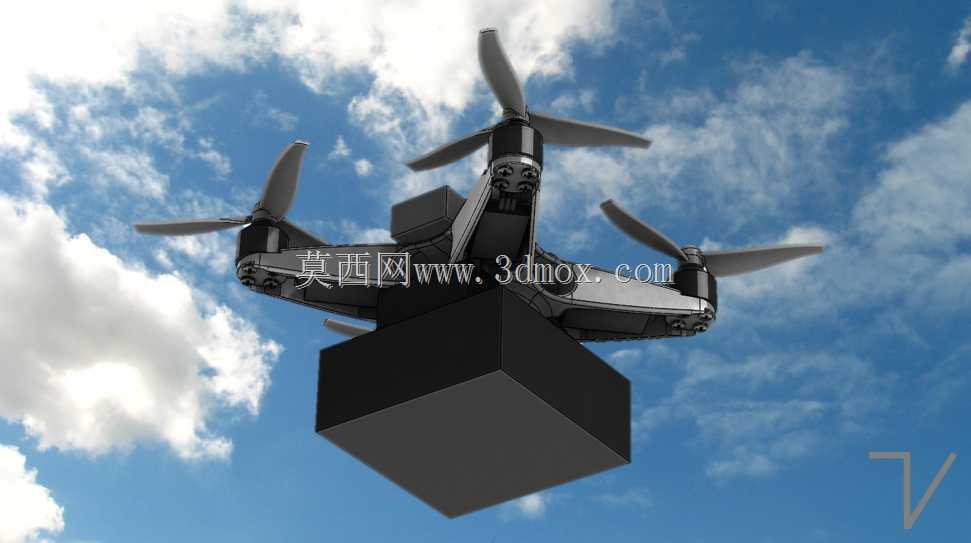

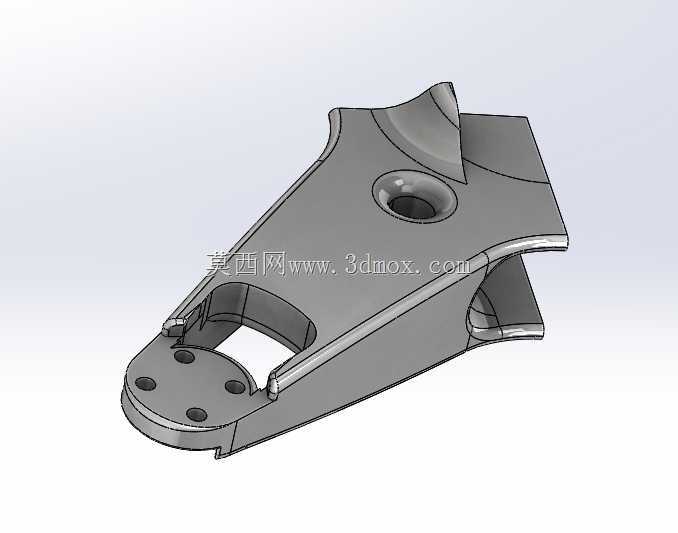

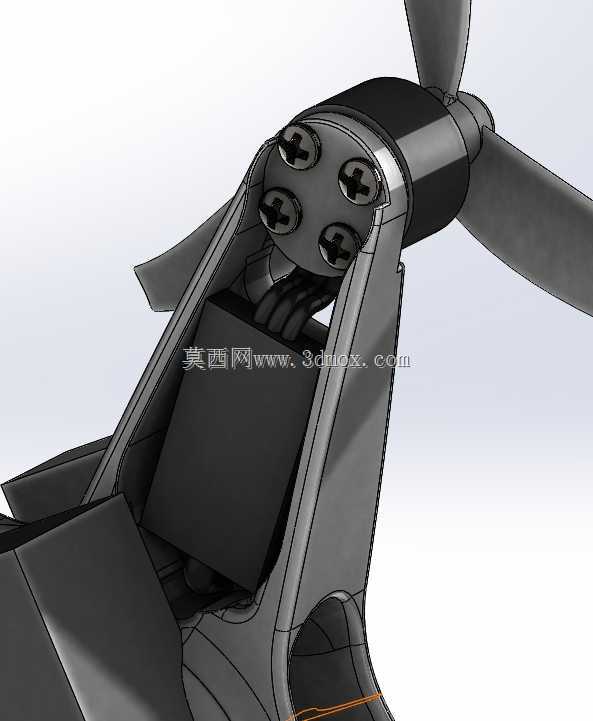

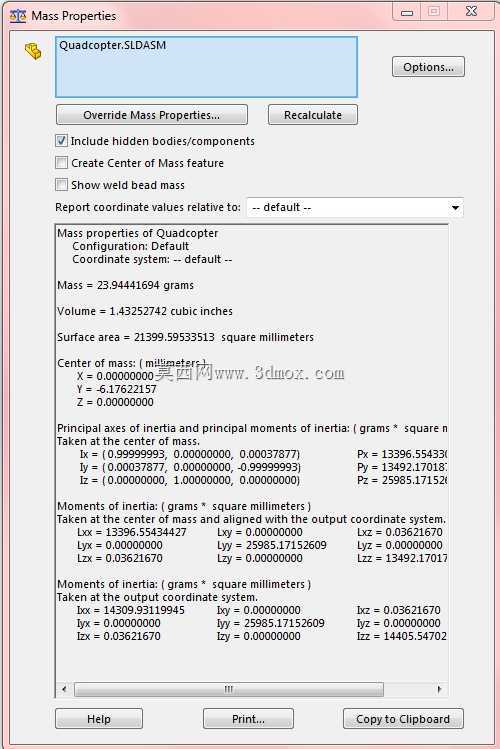

这款四旋翼飞行器的机架设计，核心围绕小载重场景的实用需求展开，整体结构做了一体化整合考量，四个机臂与中心承载框架采用合并式实体结构，适配三维打印的加工工艺，无需额外拼接组装就能完成主体结构制作，能有效减少装配环节带来的连接松动、定位偏差等问题。从实际应用场景来看，这类小型四旋翼可覆盖短距离小件物资配送、低空航拍作业、园区巡检等多种场景，底部预留的挂载空间可以固定小型货舱、摄像模组或者检测传感器，适配不同的作业任务需求。设计过程中优先考虑了走线的合理性，在机架底部和顶部对应位置预留了穿线孔位，电调的连接线可以直接从孔位穿过规整排布，避免飞行过程中线缆外露被桨叶剐蹭，也能减少飞行时的风阻影响。整机自重控制在较低水平，在搭配常规动力套装时能预留足够的载重冗余，挂载小型货物时不会过度消耗电池续航，也能保证飞行姿态的稳定性。机臂的长度和角度经过反复调校，四个旋翼的转动平面不会出现气流干涉，每个旋翼产生的下洗气流都能顺畅作用于升力生成，不会因为结构遮挡损失动力效率。中心框架的承载区域做了加厚处理，能够承受飞行过程中加减速、转向时的载荷冲击，挂载货物时的受力可以均匀分散到四个机臂的连接位置，不会出现局部应力集中导致的结构断裂问题。机架的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，既能够降低飞行过程中的空气阻力，也能避免起降或者搬运过程中剐蹭操作人员。安装边界上，机架的电机安装位尺寸适配常规的小型无刷电机，孔位间距符合通用配件的安装标准，不需要额外做改装就能直接搭配市面上常见的动力套装使用，底部的挂载平面预留了通用的安装孔位，可以快速更换不同的任务载荷，不需要对机架主体做二次加工。整体结构没有冗余的设计部件，在保证结构强度的前提下尽可能做了轻量化处理，打印制作时的材料消耗更低，后期维护更换部件也更加便捷，日常作业中如果出现机臂损坏的情况，可以直接重新打印对应部件替换，不需要更换整个机架，能有效降低使用成本。
