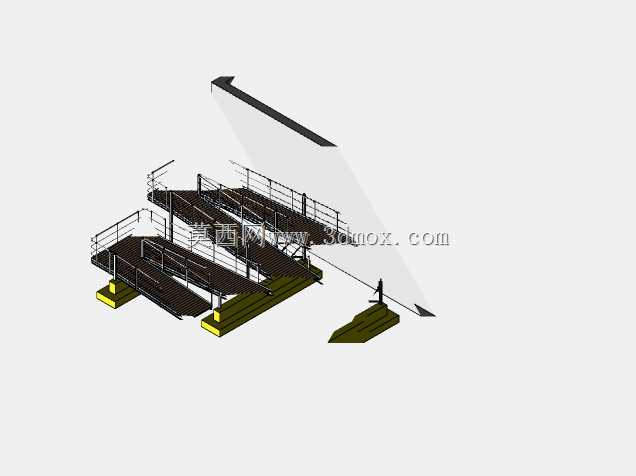

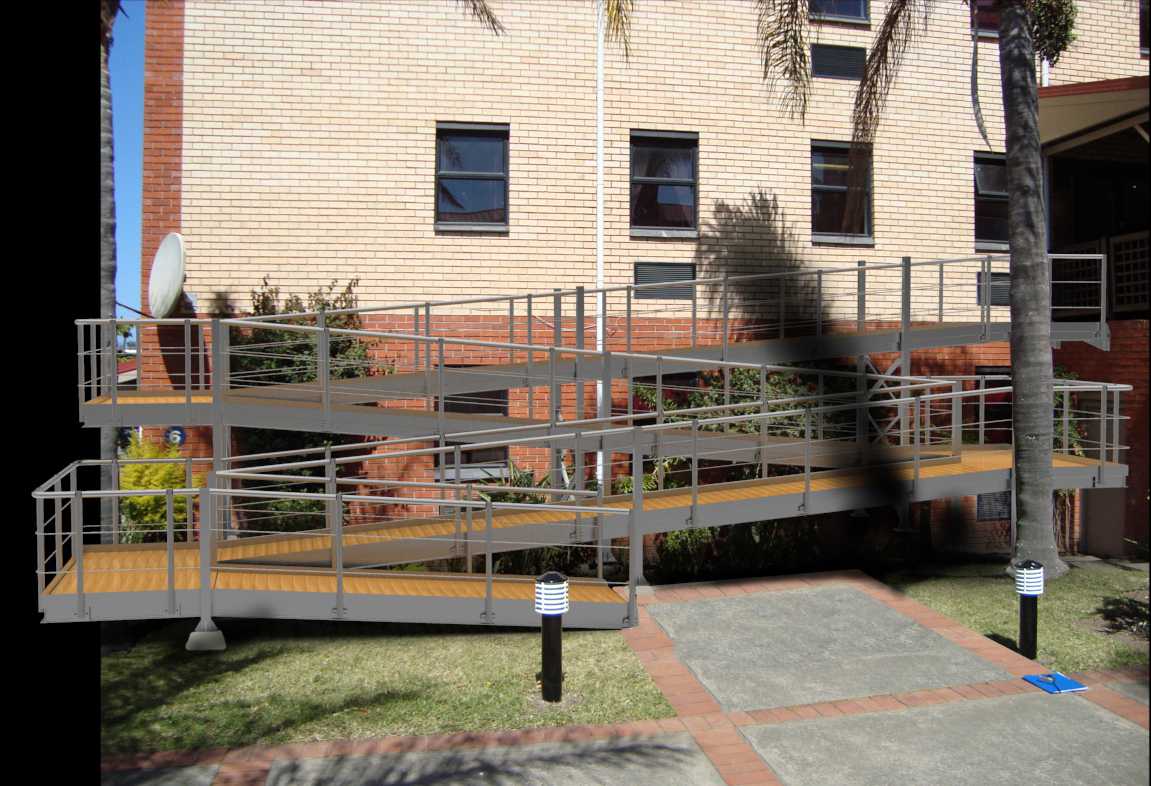

钢结构木质踏板多折返无障碍轮椅坡道

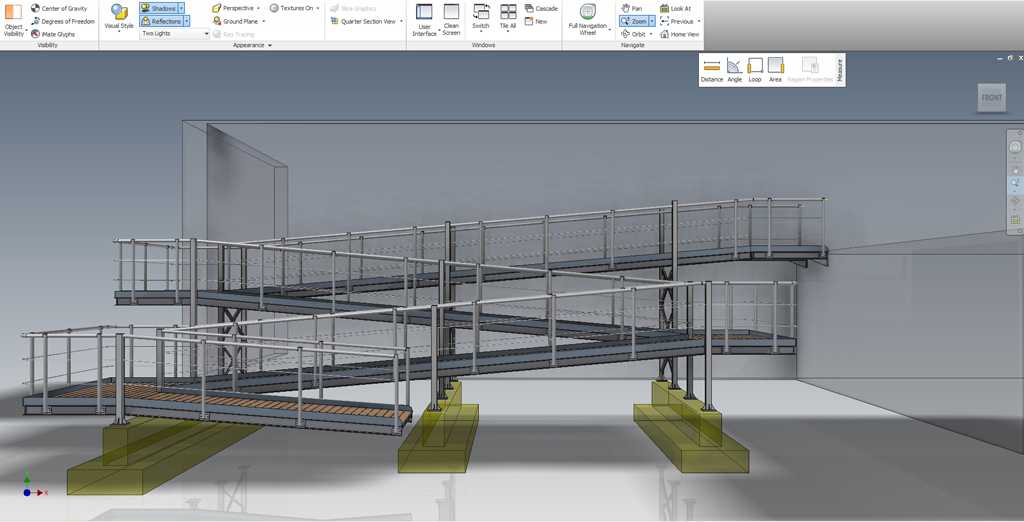

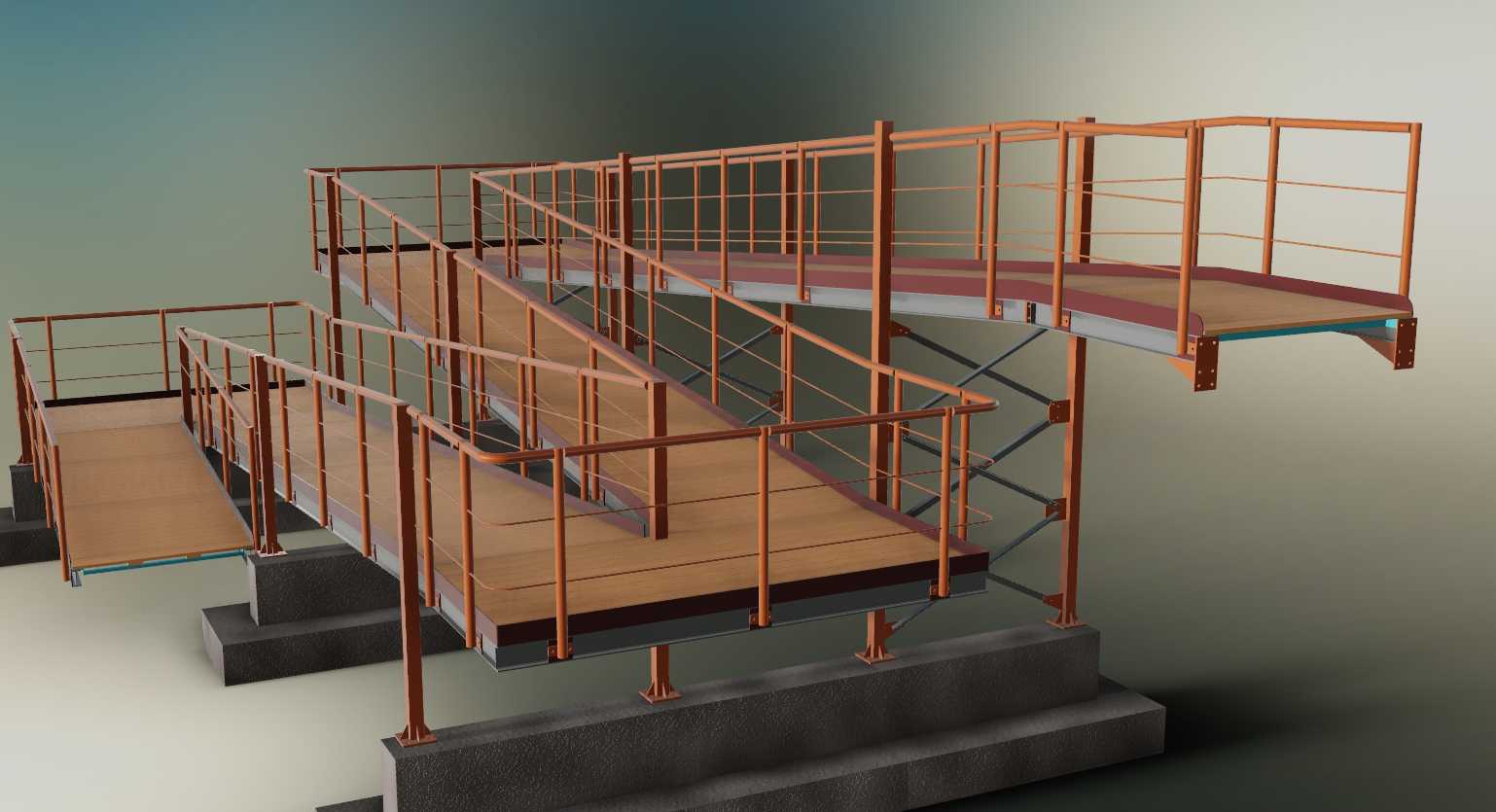

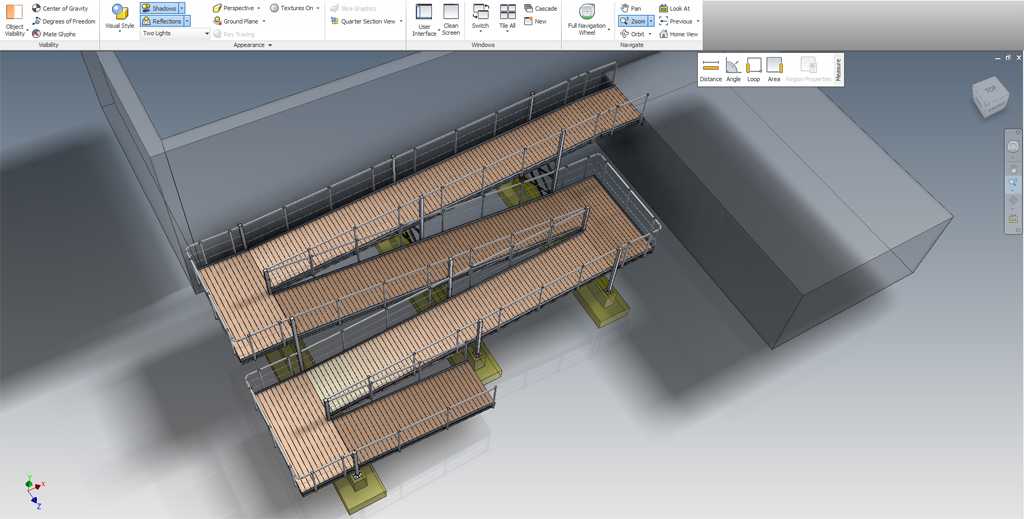

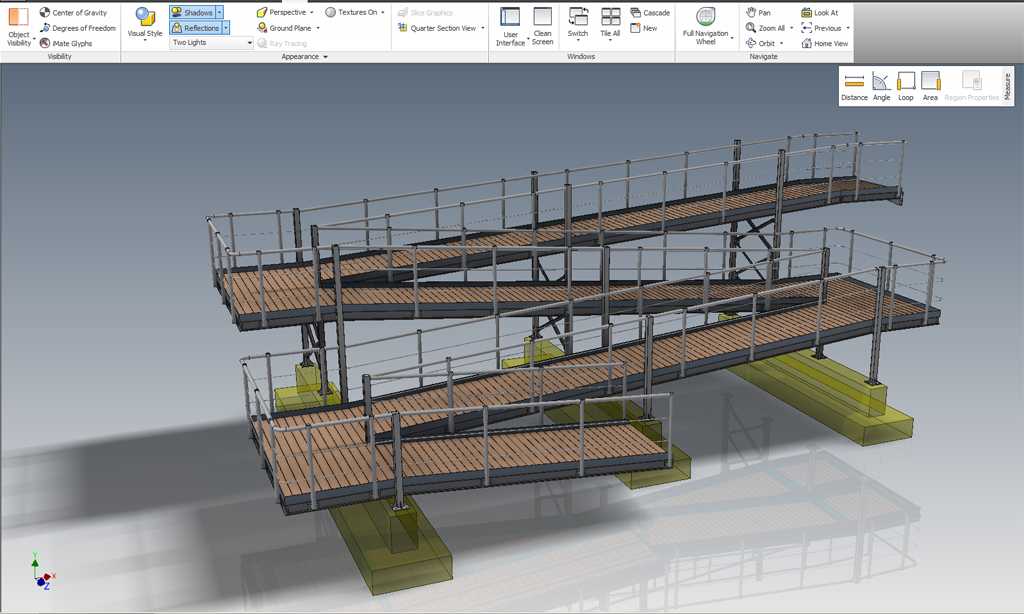

　　这款无障碍坡道主要服务于行动不便的轮椅使用者，解决不同高程地面之间的通行衔接问题，常见于老旧小区单元入口改造、公共建筑出入口高差过渡、户外公共场地高差连通等场景，相比直跑坡道，多折返的布局形式能够在有限的水平占地范围内，满足无障碍通行的坡度要求，避免直跑坡道过长侵占过多场地空间。整体支撑框架采用型钢焊接成型，主承重梁选用矩形截面型钢，沿坡道折返走向连续布置，每段坡道的下方设置斜向支撑与竖向立柱，立柱底部通过预埋地脚螺栓与混凝土基础块连接，基础块埋入地面以下，承担整体结构的竖向荷载与水平侧向力，避免坡道使用过程中出现沉降或侧移。坡道的行走面采用条状实木踏板铺设，踏板之间预留均匀的排水间隙，避免雨天表面积水打滑，

　　踏板通过沉头螺栓固定在下方的型钢次梁上，次梁沿坡道宽度方向等间距排布，保证每块踏板的承重支撑均匀，不会出现局部踏空或变形的问题。两侧的防护护栏采用竖向圆管立柱搭配上下两道横向圆管扶手的结构，扶手高度符合无障碍设施的人体工程学要求，方便轮椅使用者抓握借力，竖向立柱的间距控制在安全范围内，防止轮椅前轮或儿童肢体卡入间隙，所有护栏构件的焊接位置都做了打磨钝化处理，没有尖锐的毛刺或突出棱角，避免通行过程中发生剐蹭。设计过程中首先核算了场地的总高差，按照无障碍通行的最大允许坡度拆分每一段坡道的长度，折返位置设置水平休息平台，平台尺寸满足轮椅回转的空间要求，保证使用者在坡道上行进过程中可以在平台处停留调整，不会因为坡道过长导致推行费力。

　　每段坡道的宽度满足双向轮椅错行的尺寸要求，边缘设置挡边结构，防止轮椅车轮意外滑出坡道边缘。安装过程中需要先复核现场地面的高程差，定位各个混凝土基础块的埋设位置，保证基础顶面的标高与坡道立柱的安装标高匹配，整体结构组装完成后需要调整各段坡道的坡度一致性，保证踏板面平整，扶手顺直无弯折，所有钢制构件表面做防锈涂装处理，木质踏板做防腐防开裂处理，适配户外长期使用的环境要求，减少后期维护的工作量。折返段的转角位置做了圆弧过渡处理，避免直角转角对轮椅通行造成阻碍，护栏在转角位置连续设置，没有防护缺口，整体结构的承重冗余量满足多人同时通行的荷载要求，除了服务轮椅使用者外，也可满足推婴儿车、携带重型行李箱的行人通行需求，在高差较大的场地中，这种折返式钢结构坡道相比混凝土现浇坡道施工周期更短，构件可以在工厂预制完成后到现场组装，对场地周边的环境影响更小，后期如果需要调整坡道位置或者拆除也更加便捷，不会产生大量的建筑垃圾。
