钢结构玻璃面板泳池遮阳顶棚设计

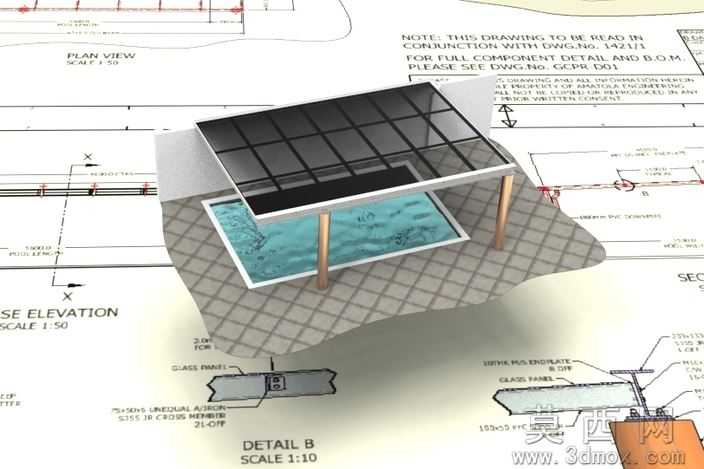

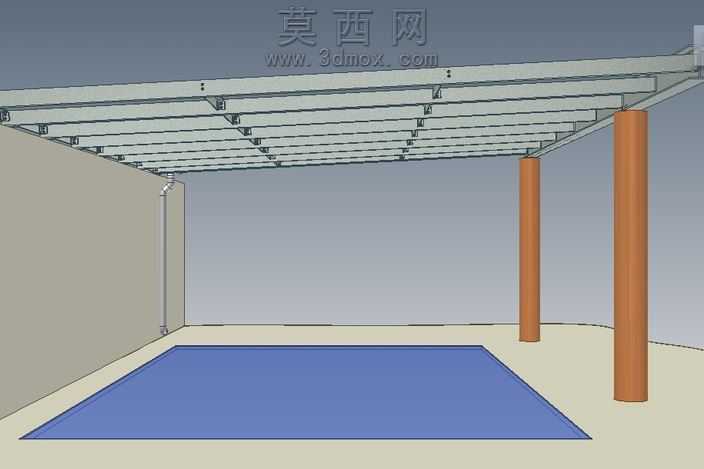

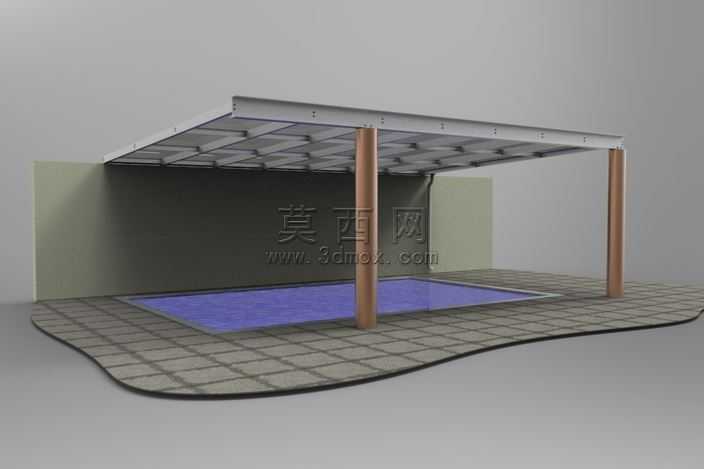

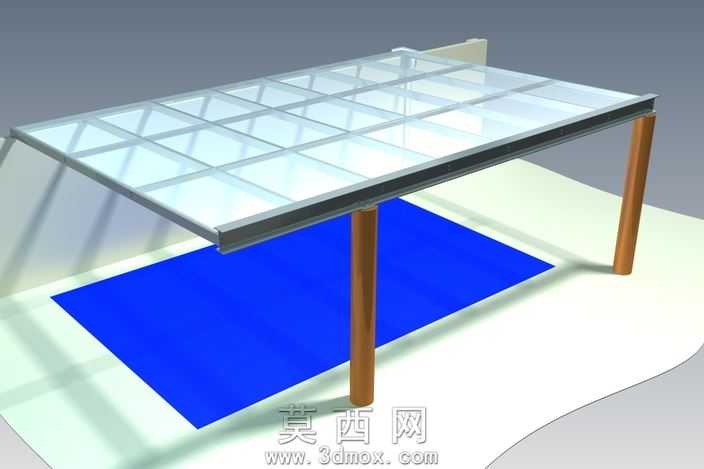

该作品为户外游泳池配套的玻璃面板遮阳顶棚三维设计方案，建模阶段采用参数化建模逻辑搭建整体框架，首先定位泳池的不规则轮廓边界，以此为基准确定顶棚的覆盖范围，确保顶棚边缘与泳池周边铺装区域形成合理的退让关系，既保证遮阳覆盖范围覆盖整个泳池水面，又不会过度遮挡周边通行空间。主体支撑结构采用三根等距分布的圆柱形立柱作为竖向承重构件，立柱底部与地面铺装层做固定连接处理，建模时对立柱与地面的衔接节点做了细化，还原了实际施工中的固定基座结构。顶棚的主框架采用矩形截面钢梁搭建纵横双向的梁格体系，横向钢梁沿顶棚短跨方向布置，纵向钢梁沿长跨方向延伸，梁格的间距经过优化，匹配常规玻璃面板的模数尺寸，减少玻璃裁切的损耗。玻璃面板采用嵌入式安装方式固定在梁格上方，建模时还原了玻璃与钢梁之间的密封胶条、压块等固定构件，保证结构的防水与固定可靠性。材质渲染阶段，立柱采用仿铜金属材质，调整材质的粗糙度与反射参数，还原金属立柱的哑光金属质感，避免过度反光造成的视觉突兀；钢梁框架采用深灰色哑光金属材质，与立柱材质形成视觉层次区分；玻璃面板采用半透明清玻材质，调整透明度与折射参数，既表现玻璃的通透质感，又能体现玻璃对光线的折射与轻微反射效果，还原真实玻璃面板在自然光下的视觉表现；地面铺装采用仿石材地砖材质，添加细微的纹理凹凸与色差变化，模拟户外地砖的真实质感；泳池水体采用半透明蓝色材质，添加轻微的波纹扰动效果，还原水面的光影变化。设计思路上，该顶棚采用单侧立柱支撑的悬挑式布局，将所有支撑立柱布置在泳池的同一侧，避免立柱伸入泳池内部影响游泳活动，同时无立柱的一侧形成完全开敞的视觉界面，保证泳池周边的视野通透；顶棚整体采用平直的矩形顶面造型，边缘做收边处理，避免尖锐棱角带来的安全隐患；梁格结构的受力经过合理分配，悬挑端的钢梁做截面加强处理，保证结构的承重稳定性，可承受常规的雨雪荷载与风力荷载。渲染阶段采用柔和的自然光环境，添加柔和的阴影效果，直观展现顶棚安装完成后的实际视觉效果，清晰呈现各构件的衔接关系与材质表现，可用于方案展示与结构参考。
