阿尔法罗密欧V6 GTA发动机摄入量歧台结构设计

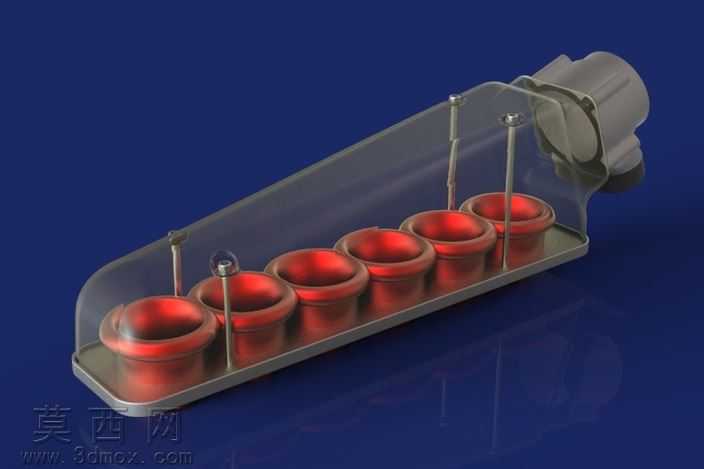

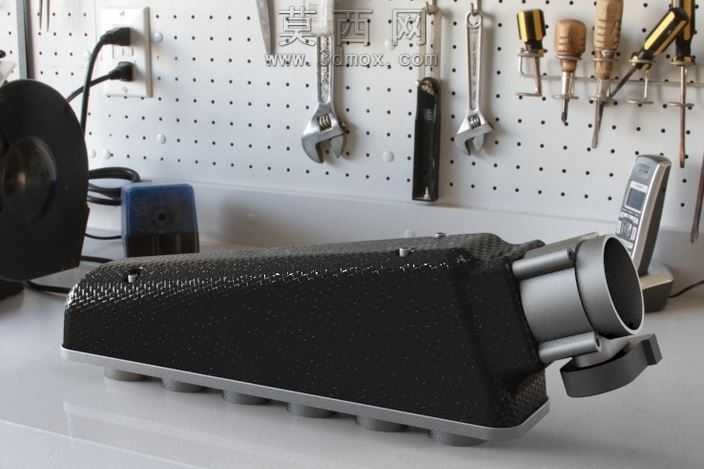

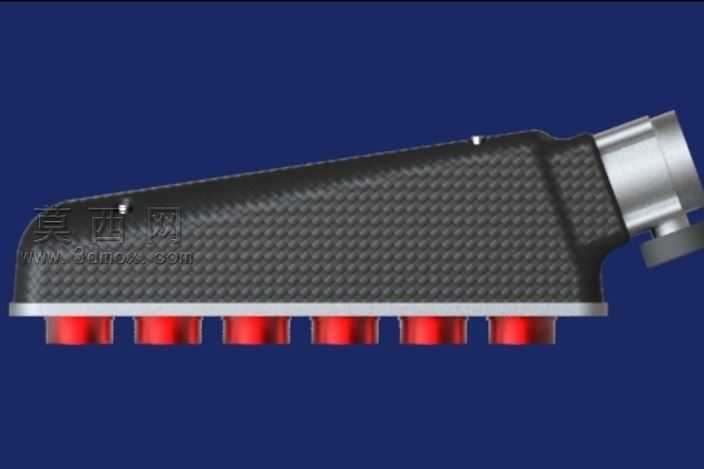

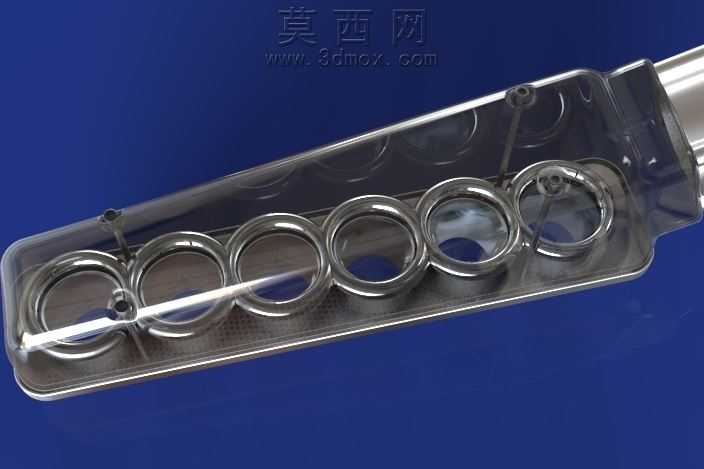

该作品为适配阿尔法罗密欧3.2 V6 GTA动力单元的进气歧台三维设计，建模阶段以动力单元进气效率优化为核心目标，首先完成基础进气通路的参数化建模，严格匹配V6发动机的缸体排布间距，六个独立进气通路的轴线与对应气缸进气门的中心完全对齐，避免进气气流出现不必要的转向损耗。建模过程中对歧管的壁厚做了梯度设计，进气入口端壁厚稍薄以降低整体重量，靠近缸盖安装的法兰端壁厚加厚，预留螺栓安装位的同时保证安装面的结构强度，避免长期受进气负压与发动机振动共同作用出现形变。材质设定上，主体歧管壳体采用半透明耐高温工程塑料材质，渲染时调整材质的透光率与折射参数，既可以直观展示内部进气通路的流畅曲面结构，也能体现工程塑料材质轻量化、隔热性好的实际应用特性；内部的气流导流结构、安装固定柱则采用金属质感材质，区分不同功能部件的材质差异。结构设计上，在每个进气通路的入口处设置了平滑的导流弧面，减少进气紊流的产生，相邻进气通路之间设置了加强筋结构，既提升整体壳体的抗形变能力，也能避免不同气缸进气时出现气流干涉。设计思路围绕提升发动机高转速区间的进气填充效率展开，对比原厂进气歧管的通路曲率做了优化，降低进气阻力的同时保证各气缸的进气量均匀性，兼顾动力输出的平顺性与峰值功率提升需求，整体模型的装配关系完全适配对应型号发动机的安装点位，可直接用于后续的仿真验证与样件试制参考。
