医疗输液用透明塑料滴水吊架结构

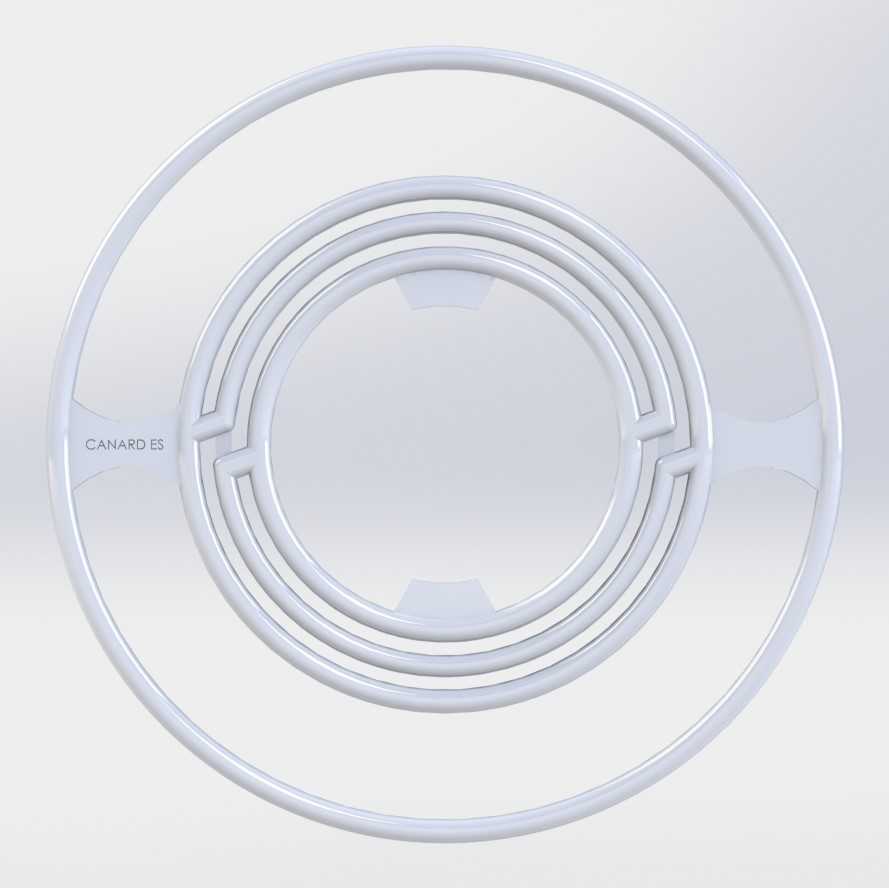

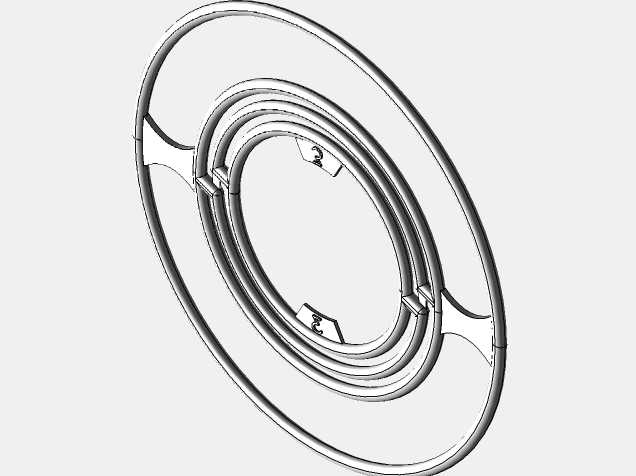

　　在临床静脉输液、门诊点滴处置的实际场景中，这类塑料滴水吊架是输液管路布设环节里不起眼但使用频次极高的配套构件，日常在社区诊所、医院门诊输液区、基层卫生室的输液架上随处可见，主要作用是承托输液滴壶部位，将滴壶位置稳定固定在医护人员便于观察滴速的高度区间，避免滴壶随管路晃动倾斜导致的滴速失准、液面观测偏差问题，同时也能对滴壶形成一定的防护，减少外力磕碰造成的管路弯折、漏液风险。从结构设计逻辑来看，整个构件采用环形嵌套的对称式布局，主体为多层同心圆环结构，最内侧的环形卡槽尺寸完全匹配常规医用输液滴壶的外径公差范围，安装时直接将滴壶从侧边开口处卡入即可，不需要额外的紧固件或者绑带固定，单手就能完成拆装操作，

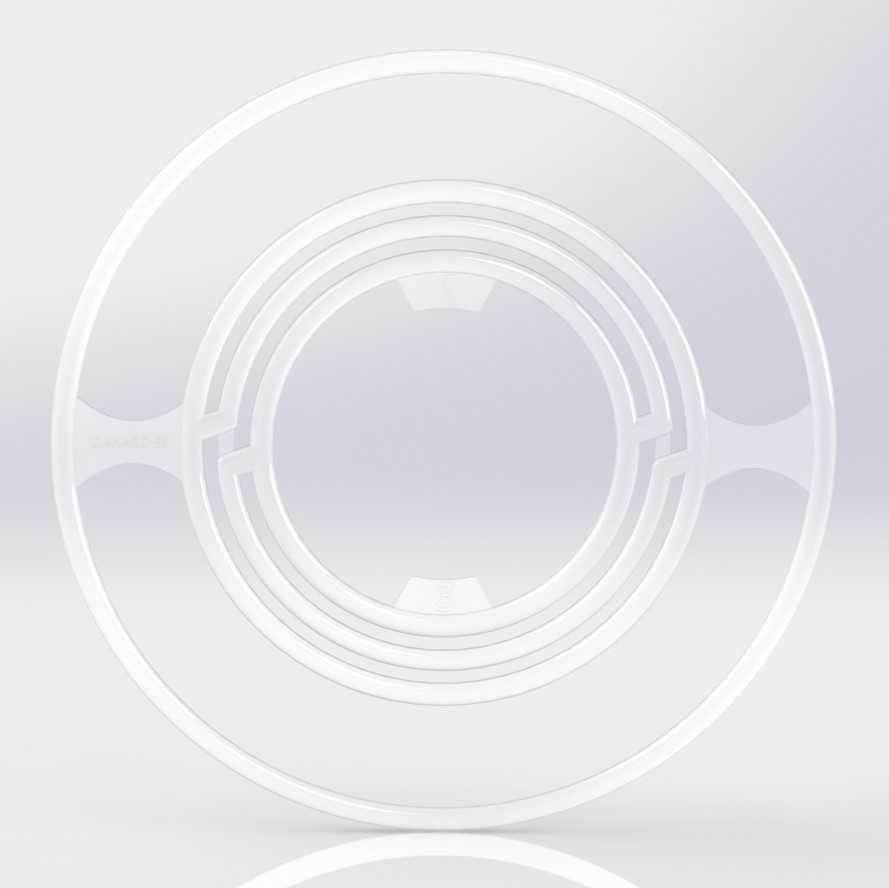

　　完全匹配临床护理操作中快装快拆的效率要求。侧边延伸出的两个对称连接耳位，既可以穿挂细铁丝或者塑料扎带将整个吊架固定在输液架横杆上，也能直接卡入配套的滑轨式输液架卡槽内，适配目前市面上绝大多数主流的落地式、壁挂式、轨道式输液架的安装接口。构件整体采用医用级透明PP材质注塑成型，全透明的设计不会遮挡医护人员观察滴壶内的药液液面、滴速变化以及是否有气泡进入管路，完全满足临床护理的观测需求。从结构强度设计角度，多层同心圆环之间通过均匀分布的径向筋位连接，在尽可能减少材料用量、降低构件整体重量的前提下，保证了环形结构的径向抗形变能力，即便受到日常使用中的轻微挤压、磕碰，也不会出现卡槽变形导致滴壶脱落的问题，

　　同时塑料材质本身的韧性可以耐受常规消毒药剂的擦拭腐蚀，满足医疗机构反复消毒使用的卫生要求。在建模过程中需要重点把控几个关键尺寸边界：首先是内侧卡槽的内径公差，需要控制在正负0.2mm以内，既要保证滴壶卡入后不会松旷晃动，也要避免尺寸过紧导致卡装时阻力过大，甚至挤裂滴壶壳体；其次是侧边开口的宽度尺寸，要略小于滴壶的最大外径，依靠塑料本身的弹性变形实现卡入后的自锁，同时开口处做了圆角过渡处理，避免卡装过程中锋利边缘刮蹭输液管路造成管路破损；两个连接耳位的挂孔中心距参考了主流输液架的挂点间距，安装后整个吊架的重心与挂点连线重合，不会出现倾斜偏转的情况。整个构件的壁厚控制在1.2mm到1.5mm之间，

　　这个厚度区间既可以保证注塑成型时的熔体流动性，避免出现缺胶、缩水的成型缺陷，也能让构件保持合适的弹性，卡装操作时的反馈力度适中，不会因为硬度过高导致卡装费力，也不会因为刚性不足导致承托时变形下垂。实际使用中，这类吊架除了医用输液场景外，也可以适配同管径的农用滴灌管路、实验室流体管路的吊挂固定，只要管路外径匹配内侧卡槽尺寸，都可以实现快速的吊挂固定，不需要复杂的安装工序。设计时没有多余的冗余结构，所有的结构特征都服务于快速卡装、稳定承托、无遮挡观测这三个核心功能，没有额外的装饰性特征，完全是功能导向的结构设计，注塑成型时只需要一套两板模就能完成生产，分型面设置在构件的最大轮廓处，浇口采用侧边点浇口，成型后浇口痕迹小，不需要过多的后处理工序，非常适合大批量规模化生产，能够匹配医疗耗材低成本、高产能的生产需求。在结构验证阶段，需要重点测试反复卡装后的结构疲劳性能，确保经过上千次的卡装拆卸后，环形卡槽的弹性变形量仍然在允许范围内，不会出现开裂、松脱的问题，同时要验证低温环境下的材质韧性，避免冬季低温环境下材质变脆，卡装时出现碎裂的情况。
