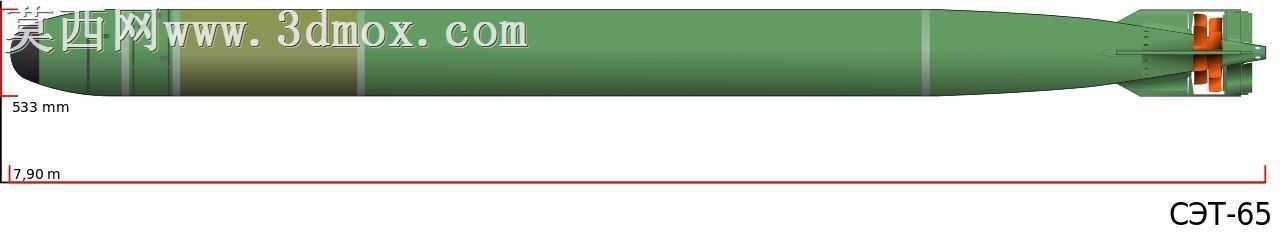

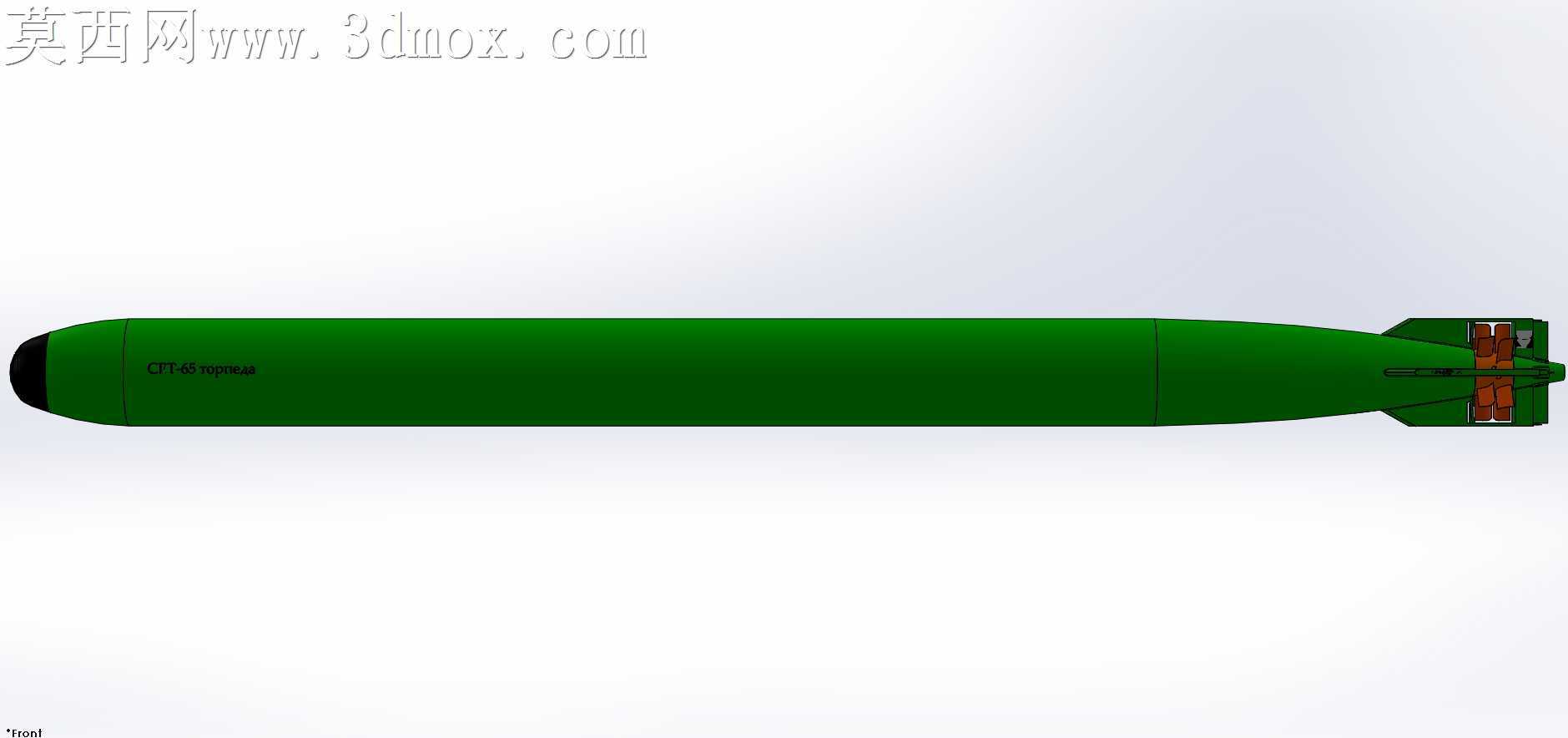

苏制SET-65反潜鱼雷三维结构设计

水下航行体的曲面加工精度直接决定航行阻力与噪声水平，这款鱼雷的雷头线型采用了典型的大长径比回转抛物面过渡，在数控铣削雷头外曲面时，常规三轴加工会在曲面曲率突变处留下明显的接刀棱，需要额外预留0.15mm的抛光余量，配合五轴联动的球头刀沿流线方向走刀，才能把表面粗糙度控制在Ra1.6以下，避免水下航行时产生额外的流噪声。雷身中段的圆柱段与雷头、雷尾的对接止口，设计时特意把配合公差选在了H7/h6的间隙配合区间，毕竟水下装备的装配环境往往伴随高湿度与盐雾，过盈配合的结构在长期存储后很容易出现锈蚀粘连，维护时根本无法快速拆解检修，间隙配合搭配两道氟橡胶密封圈，既能保证舱段对接的同轴度，又能在深海高压环境下实现可靠密封，不会出现渗水短路的隐患。雷尾的舵面与雷身的连接转轴处，没有采用常见的外露式销轴结构，而是把转轴藏在了舵面根部的整流罩内，这种设计能大幅降低舵轴位置的涡流噪声，加工时要注意转轴孔与舵面的垂直度误差不能超过0.02mm，否则舵面偏转时会出现卡滞，直接影响航行姿态的控制精度。雷体表面的导流槽深度只有0.8mm，加工时不能采用常规的铣削工艺，否则槽边会产生翻边毛刺，破坏外层流场的均匀性，采用电化学蚀刻的方式加工导流槽，能保证槽边光滑无毛刺，同时让槽深的一致性误差控制在0.05mm以内，不会因为局部槽深偏差导致流场不对称，让鱼雷航行时出现偏航。雷头顶端的导引头安装座，设计了一圈0.5mm高的定位凸台，这个凸台能避免导引头安装时出现偏心，毕竟声呐导引头的偏心会直接导致探测角度出现偏差，加工这个凸台时要和雷头的回转中心一次装夹加工完成，二次装夹带来的同轴度误差，会让导引头的探测指向偏差超过0.3度，在远距离探测时足以丢失目标。舱段内部的线缆走线槽，特意设计在了雷身内壁的加强筋之间，没有额外占用舱内的有效容积，加强筋的厚度从雷头到雷尾逐渐递减，既保证了雷体在大深度下的抗压强度，又尽可能控制了整体重量，毕竟鱼雷的重量每增加1kg，射程就会出现明显的下降，这种变厚度的加强筋设计，是在结构强度与航程之间做的最优取舍。雷尾的螺旋桨桨叶曲面，采用了侧斜设计来降低空泡噪声，加工桨叶时要对每个叶片做动平衡校正，剩余不平衡量不能超过0.2g·cm，否则高速旋转时会产生剧烈振动，不仅会增大航行噪声，还会加速尾轴密封件的磨损，缩短装备的使用寿命。
