传统阴阳太极符号二维工程设计图

项目分类:通用机械零部件 发布时间:2021-11-21 ID:405637
  • 传统阴阳太极符号二维工程设计图
  • 传统阴阳太极符号二维工程设计图

  这类传统阴阳符号的二维图形设计,在工业设计领域的应用场景覆盖多个方向,最常见的是文化创意类机械产品的外观标识加工,比如文创类机床操作面板的蚀刻图案、传统风格机械设备的铭牌纹样、工艺礼品加工设备的定位基准图形,还有部分面向传统文化主题的自动化设备外壳丝印定位参考。实际生产中,这类对称类图形的设计精度直接影响后续加工的成品效果,尤其是阴阳鱼的曲线衔接处,若轮廓拟合精度不足,激光雕刻、水刀切割或者丝印制版时就会出现接缝错位、边缘毛糙的问题。

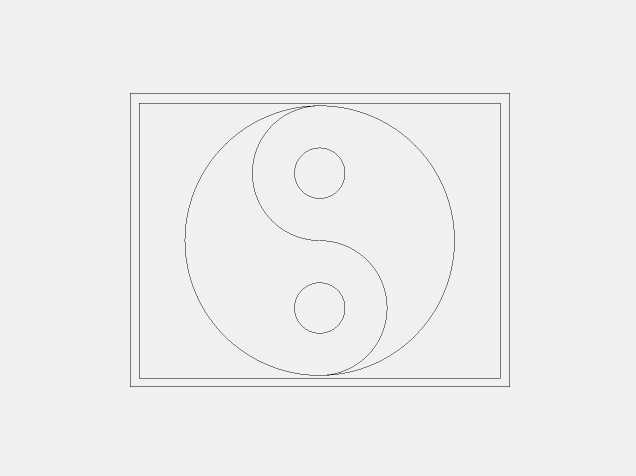

  从设计思路来看,这个图形的核心是严格的中心对称与圆周等分逻辑,整个外轮廓为标准正圆,内部S形分隔曲线由两段半径为外圆半径二分之一的半圆弧反向衔接构成,两个鱼眼的圆心分别位于S形曲线的两个端点与外圆圆心连线的中点位置,鱼眼直径通常取外圆直径的八分之一到六分之一区间,具体尺寸可根据实际安装边界调整。设计时需要先确定外圆的基准圆心,所有轮廓线都以该圆心为定位基准,避免后续缩放或者阵列时出现基准偏移,很多新手在绘制这类对称图形时容易忽略基准统一的问题,导致图形导入CAM软件后出现加工原点错位,需要反复调整坐标,浪费加工准备时间。

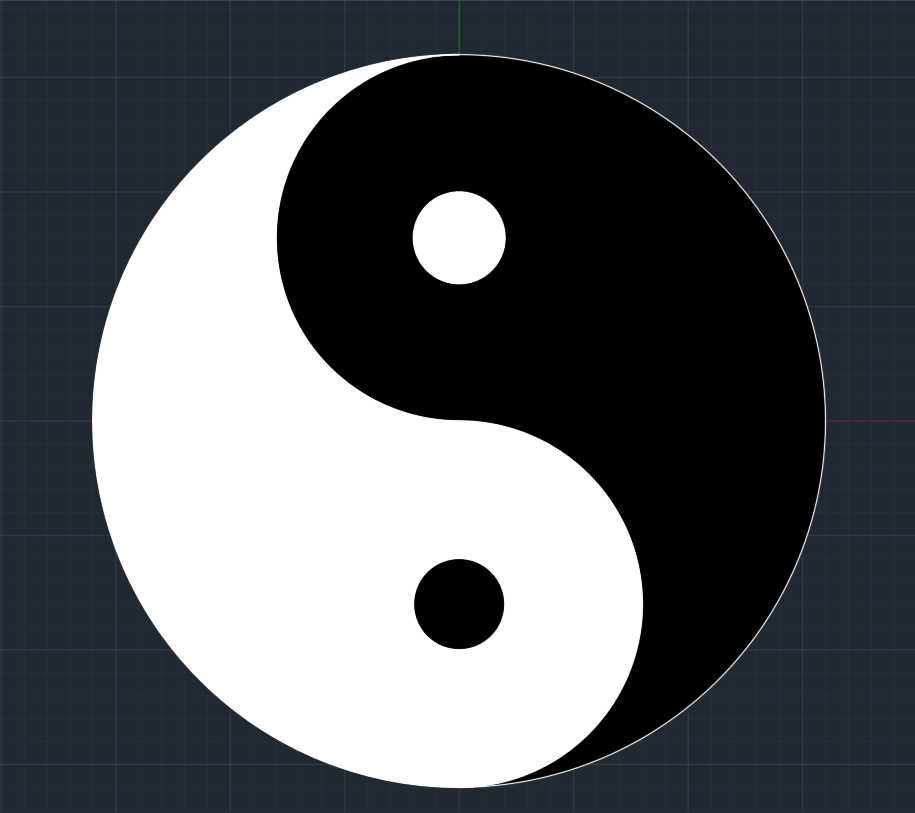

  从功能特性来说,这个二维图形属于矢量轮廓类设计,所有线条均为闭合多段线,能够直接对接数控切割、激光打标、蚀刻制版等加工工序,不需要二次修补轮廓。图形的黑白分区边界清晰,没有多余的重叠线段或者断点,在进行数控编程时可以直接选取轮廓线生成刀路,减少前期图形处理的工作量。实际应用中,这类图形常被用作设备装饰性标识的加工母版,比如在金属铭牌、设备操作面板、工艺摆件的加工过程中,只需要根据实际安装面的尺寸调整外圆直径,内部结构比例保持固定即可,不需要重新绘制内部曲线,能够大幅缩短同系列文创类机械产品的外观设计周期。

  关于外形尺寸与安装边界,这个图形的外轮廓为正圆形,安装时的占用边界为外圆直径对应的正方形区域,设计安装位时需要在正方形区域外侧预留至少2毫米的工艺边,用于丝印时的网版定位或者激光加工时的夹具避让。如果是用于曲面工件的表面印刷,比如圆柱形设备外壳的标识,还需要提前根据曲面曲率对图形做预变形处理,避免印刷后图形出现拉伸变形,这时候二维原图的矢量特性就能够支持快速变形调整,不会出现位图放大失真的问题。另外在做嵌入式安装的标识设计时,比如设备面板上的嵌入式铭牌,外圆轮廓需要和安装槽的内径保持0.1到0.2毫米的间隙配合,避免安装时出现过盈卡滞或者间隙过大晃动的问题,这就要求二维图形的外圆尺寸公差控制在0.05毫米以内,和机械加工的常规公差要求保持一致。

  在实际生产对接中,这类传统文化类的图形设计很容易被忽略工程属性,很多非机械专业的设计人员绘制的图形存在线段不闭合、圆心偏移、曲线拟合段数不足的问题,导入加工设备后无法直接生成刀路,需要结构工程师重新描图校准。这个图形在绘制时就遵循了机械制图的规范,所有圆弧都采用标准圆弧命令绘制,没有采用样条曲线拟合,避免不同软件打开时出现曲线变形,同时所有线条都放置在统一的轮廓图层,方便后续加工时直接选取,不需要分层筛选。对于需要做浮雕加工的场景,这个二维轮廓也可以直接作为浮雕建模的截面轮廓,通过拉伸、偏移命令快速生成三维浮雕结构,不需要重新勾勒轮廓,能够适配从二维标识加工到三维浮雕制作的多工序需求。
