法兰连接手动明杆闸阀结构设计

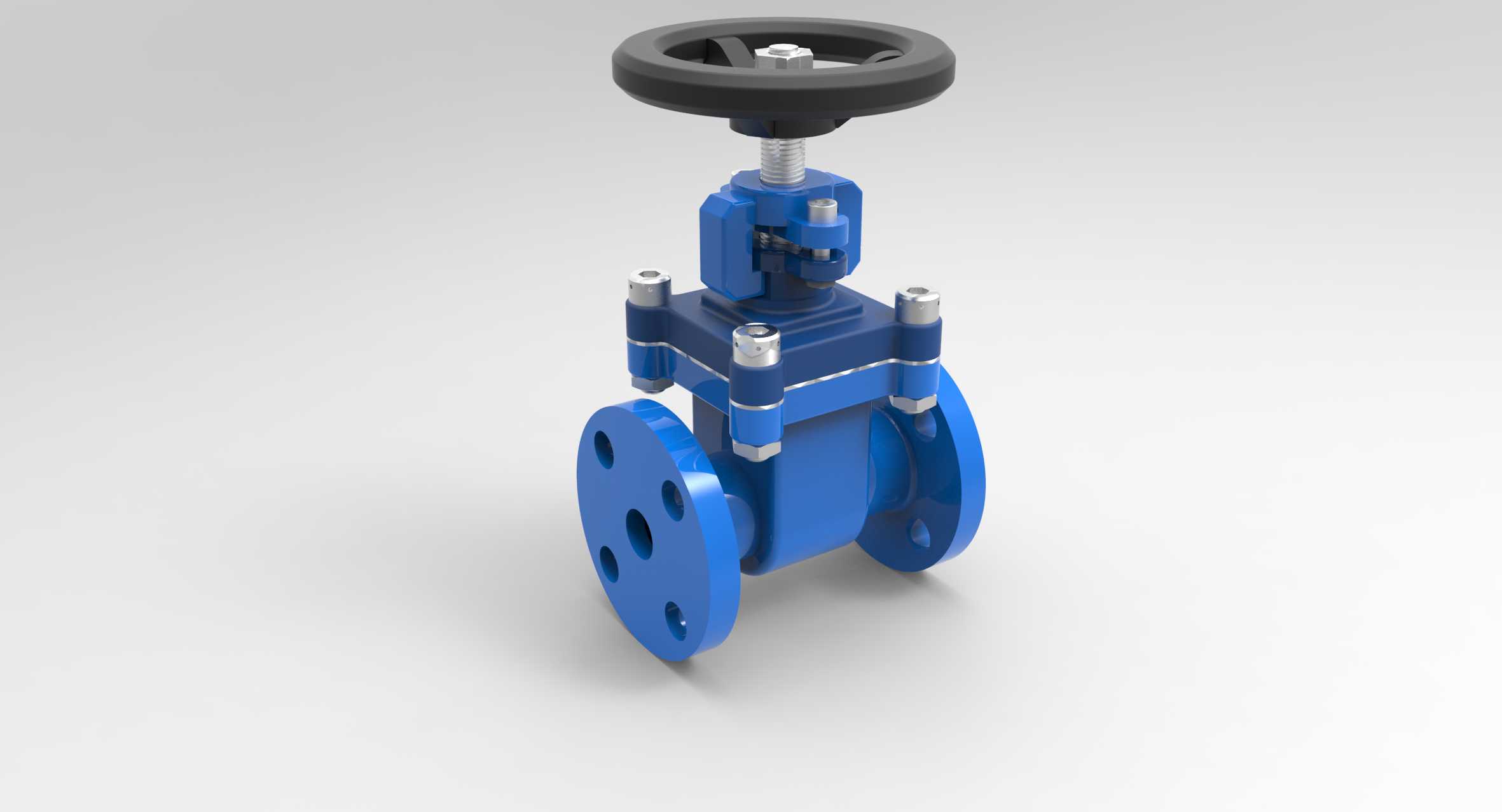

　　这款手动法兰闸阀的三维结构，完整还原了工业管路截断类阀件的典型设计逻辑，从实际工程应用的角度出发，所有结构细节都围绕管路系统的可靠截断、便捷运维、长期稳定运行展开。在市政供水、化工流体输送、暖通循环水、污水处理等常见的工业管路场景中，这类闸阀通常被安装在管路的主干节点、分支入口、设备前后端，承担着截断管路介质、配合设备检修隔离、调节管路通断状态的作用，和节流类阀件不同，它的核心设计目标是在全开状态下尽可能降低流阻，全关状态下保证可靠密封，不承担长期的流量调节功能，避免闸板长期受介质冲蚀出现密封面磨损泄漏。

　　从结构设计思路来看，这款闸阀采用明杆结构设计，阀杆的升降行程会直接通过手轮下方的外露段直观呈现，现场运维人员不需要额外加装开度指示装置，就能直接判断阀门的当前开关状态，避免出现误操作——这一点在多阀组密集排布的管廊、泵房场景中实用性极强，能大幅降低巡检、操作的失误概率。顶部的手轮采用圆盘式带辐条的结构，握持力矩足够，操作人员不需要额外加接长杆就能完成常规的开关操作，手轮和阀杆之间通过方形嵌合结构传递扭矩，避免长期操作出现打滑、空转的问题。阀盖和阀体之间的连接采用多组螺栓均匀锁紧，中间预留密封垫片的安装槽位，能保证中腔部分在额定压力下不会出现外漏，螺栓的排布位置避开了介质流道，同时预留了足够的扳手操作空间，后期拆解维护时不需要拆除周边管路就能完成密封件更换。

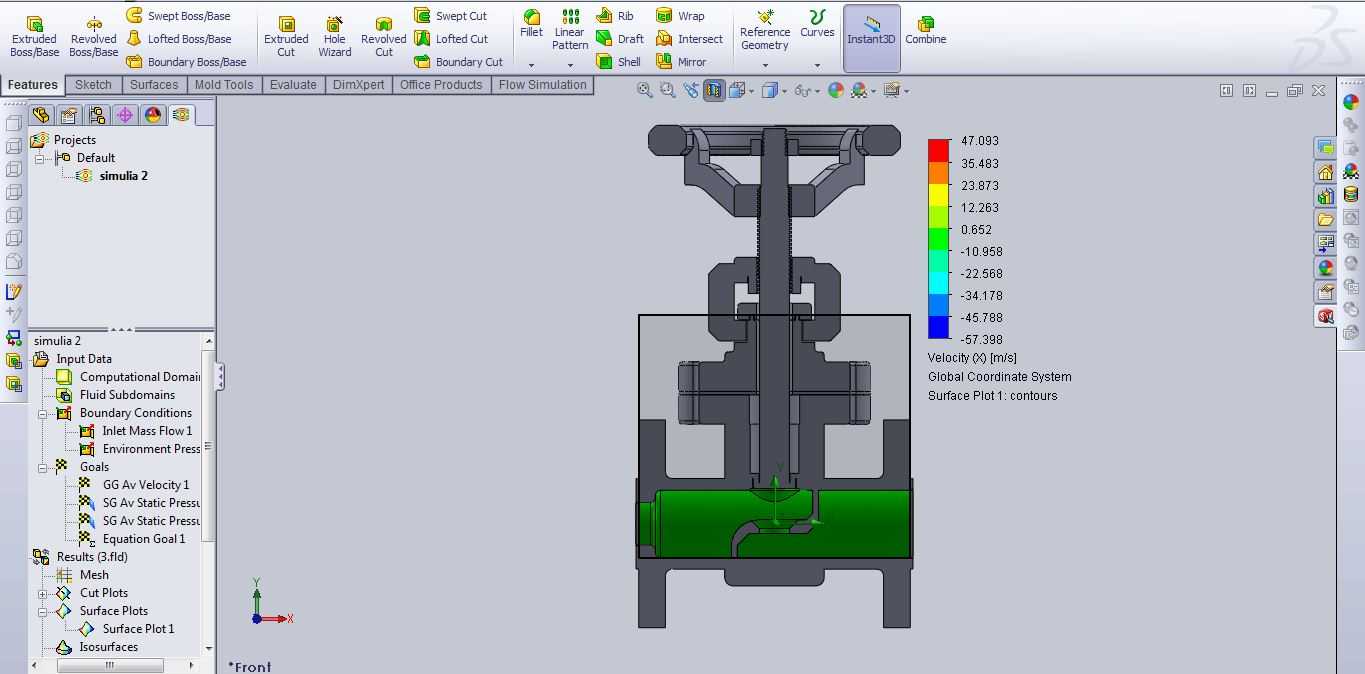

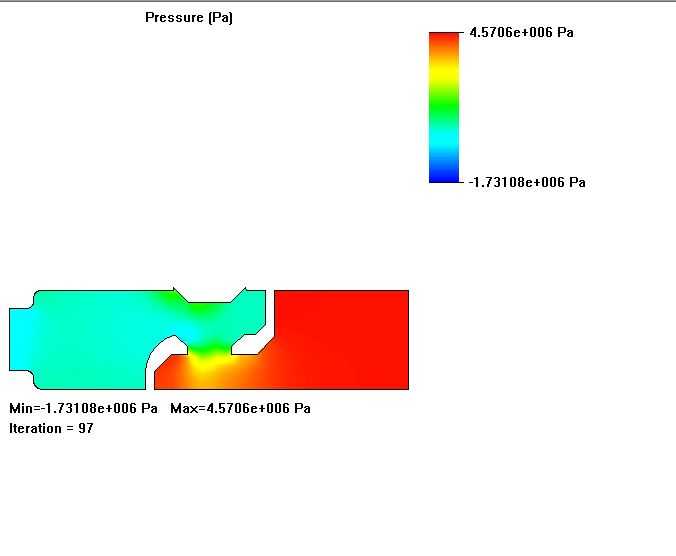

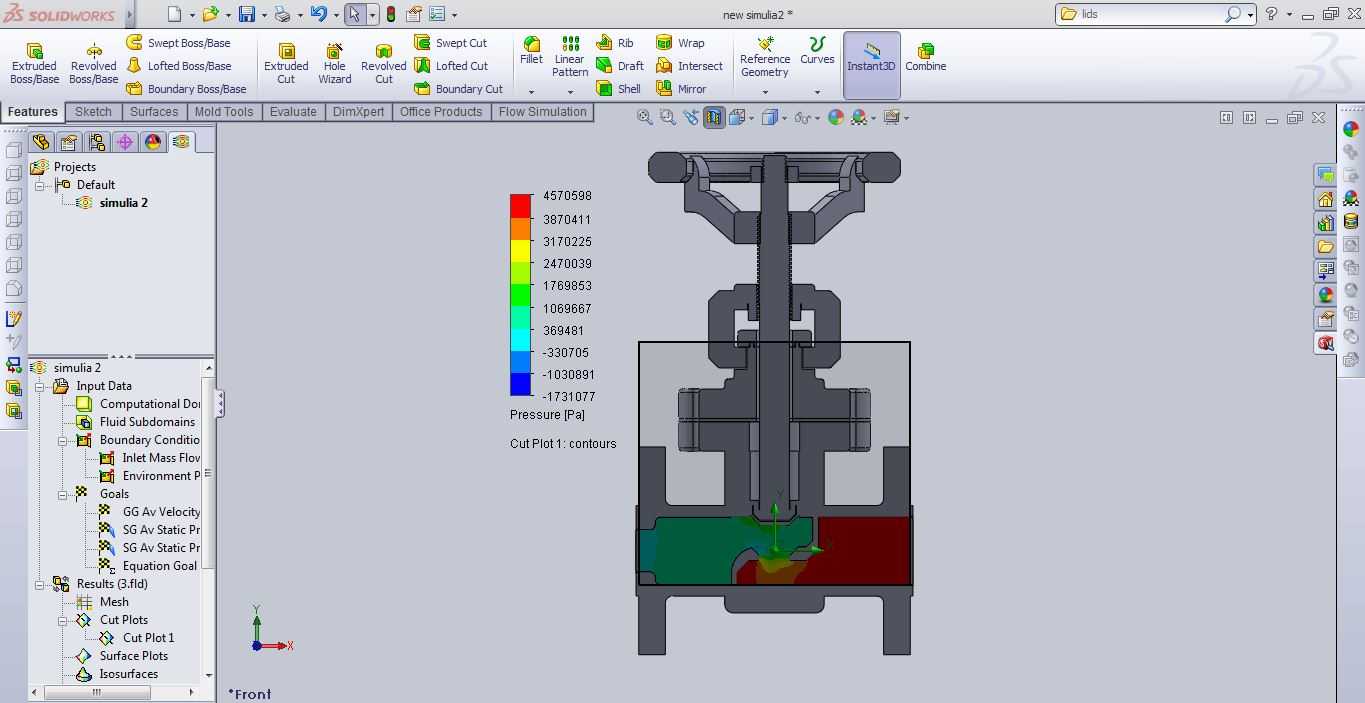

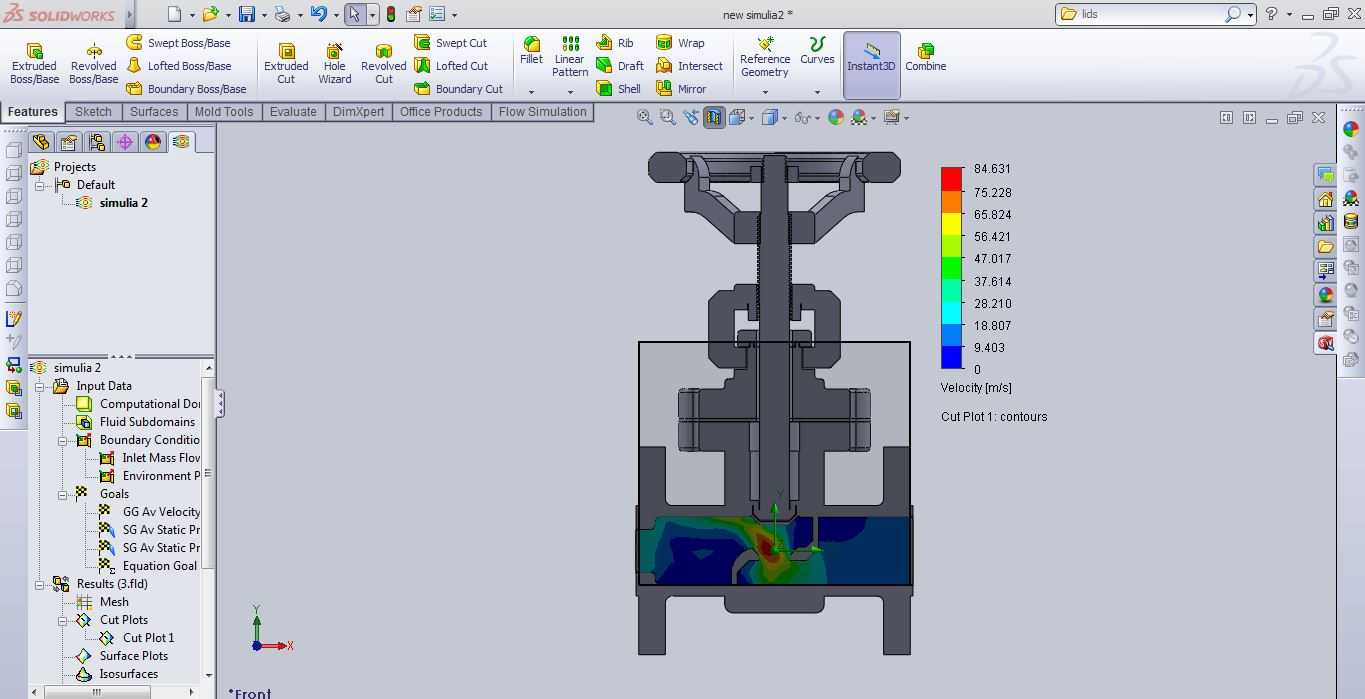

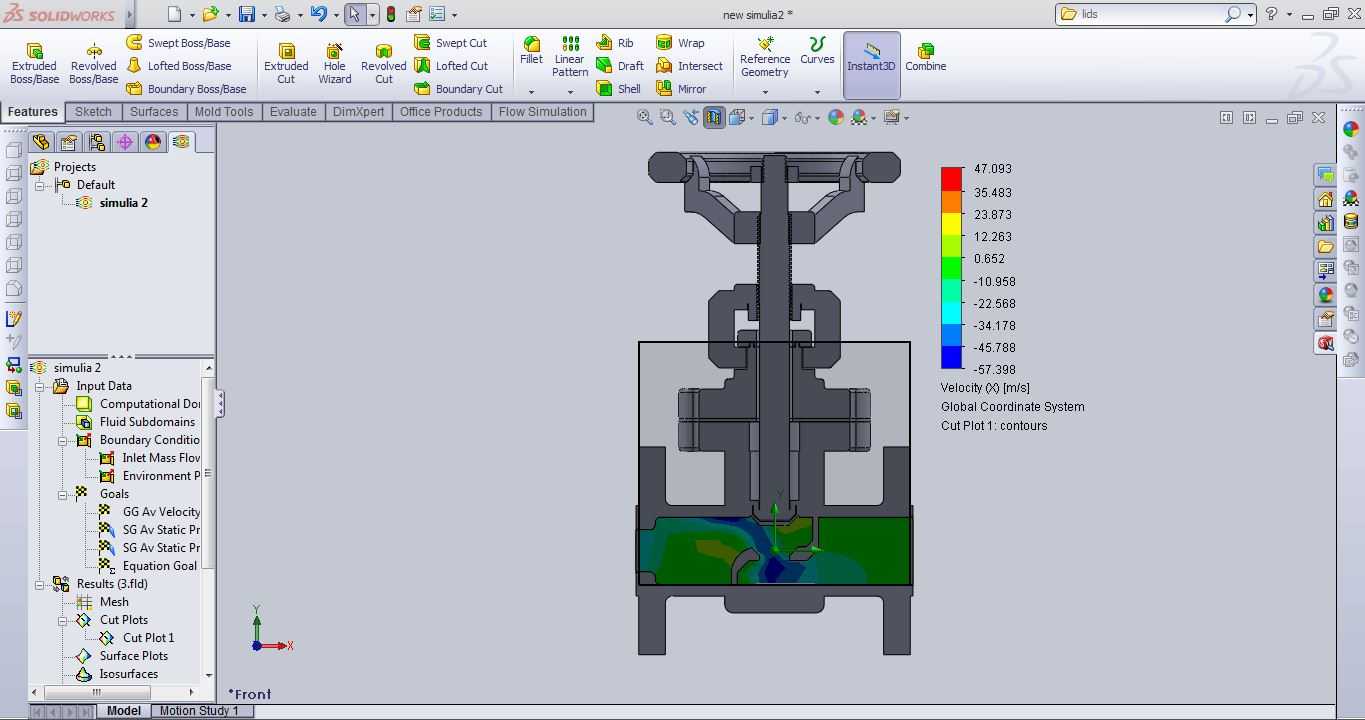

　　两侧的法兰连接结构完全匹配通用管路法兰的安装尺寸标准，法兰盘上的螺栓孔采用均匀圆周排布，能适配同压力等级的标准法兰对接，安装时只需要对齐法兰孔、加装密封垫片后对角锁紧螺栓即可，不需要额外做焊接加工，大幅降低现场安装的施工难度，也方便后期阀门损坏时的快速拆换。阀体内部的流道采用直通式设计，全开状态下闸板完全提升至阀腔上部，流道内部没有突出的节流结构，介质通过时的流阻极小，不容易在阀腔内积存杂质，适合输送清水、轻度腐蚀性流体、含少量固体颗粒的污水等介质，长期运行也不容易出现流道堵塞的问题。

　　闸板部分采用平行密封结构，和阀座密封面的配合精度经过反复校核，全关状态下能实现可靠的端面密封，阀杆和闸板之间采用T型槽连接结构，开关过程中阀杆的旋转运动不会带动闸板转动，只传递升降的轴向力，避免闸板密封面和阀座之间出现旋转摩擦，大幅延长密封面的使用寿命。阀杆穿出阀盖的位置设置了填料密封腔，可以通过调整填料压盖的锁紧螺栓压紧填料，实现阀杆部位的动密封，当长期使用出现阀杆处微漏时，不需要停役拆解阀门，只需要适当压紧压盖就能消除泄漏，降低运维成本。

　　从安装边界来看，这款闸阀的整体外形尺寸充分考虑了现场安装的操作空间需求，手轮的最大外径、阀体的总高度、法兰端的端面距都符合通用闸阀的安装尺寸规范，在老旧管路改造替换时，可以直接匹配原有管路的安装间距，不需要重新调整管路的支撑、切割改动管段。手轮的安装高度预留了足够的操作空间，即使阀门安装在贴近地面、贴近墙面的位置，操作人员也能顺利完成手轮的旋转操作，不会出现空间干涉。阀体下部的结构做了圆弧过渡处理，没有尖锐的棱角，既避免了安装过程中磕碰伤人，也减少了阀体的应力集中点，提升铸件的结构强度，在承受管路压力波动、水锤冲击时不容易出现开裂变形。

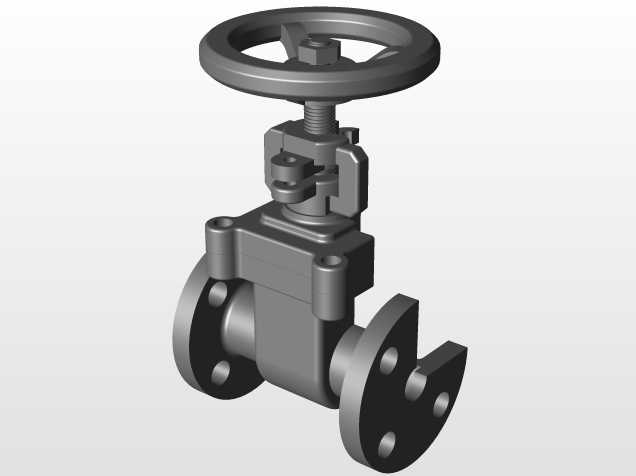

　　在三维建模的细节处理上，所有零件的装配关系都完全还原实际装配逻辑，螺栓、螺母、填料、密封垫、手轮、阀杆、闸板、阀体、阀盖等每个独立零件都做了独立的结构建模，既可以用于3D打印制作教学演示模型，也能用于装配工艺模拟、安装干涉检查，帮助结构设计人员、管路选型人员直观了解阀件的内部结构和外部安装尺寸，在做管路排布设计时提前预留足够的安装、操作空间，避免后期施工时出现阀件和周边管路、支架、设备的干涉问题。对于刚接触阀件选型的设计人员来说，这个完整的结构模型也能帮助快速理解明杆法兰闸阀的工作原理，掌握不同结构部件的功能作用，在实际项目选型中更精准地匹配工况需求。
