SS0905型12VDC常闭空气电磁阀结构

　　在小型气动控制回路、低压气路通断场景中，这类常闭型直动式空气电磁阀的应用覆盖范围极广，从桌面级小型自动化设备的气路切换，到小型气动执行机构的气源通断控制，再到民用小型气控装置的回路管控，都能见到同结构产品的实际应用。不同于大口径大通径的工业管路电磁阀，这款小规格空气阀的设计定位就是小流量、低功耗、快响应的紧凑型气路控制场景，整体结构围绕小空间安装、低电压驱动、低泄漏量的核心需求展开。

　　从结构设计逻辑来看，这款阀采用直动式驱动结构，没有先导式电磁阀的先导气路、节流孔等复杂结构，靠电磁线圈得电后产生的电磁吸力直接驱动阀芯动作，克服弹簧复位力完成气路的通断切换，这种结构的优势在于响应速度快，最低工作压力可以到零，不需要气源提供初始压力就能完成动作，非常适合小流量、低压差的空气回路控制。线圈部分采用圆柱形封装结构，外层做了绝缘包覆处理，两个接线端子从阀体侧方伸出，接线方向与阀体轴向垂直，能有效减少安装时的轴向空间占用，接线端的结构做了防呆设计，避免接线时正负极接反导致的驱动异常。

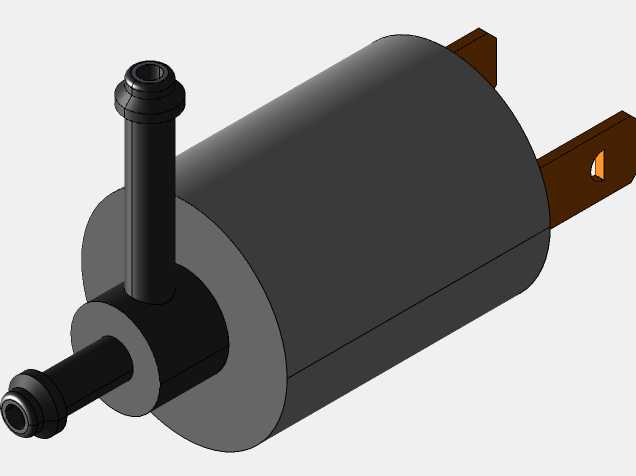

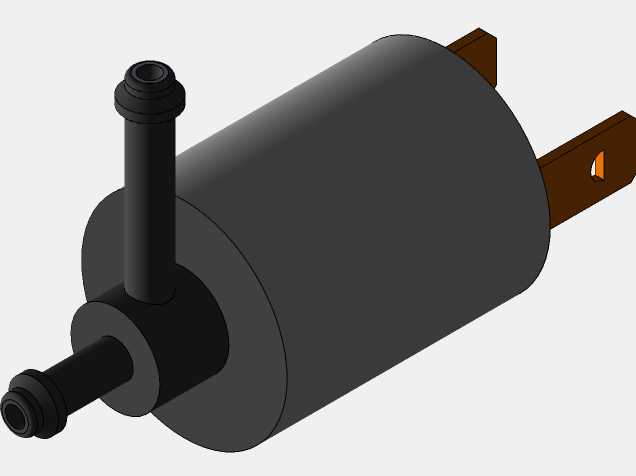

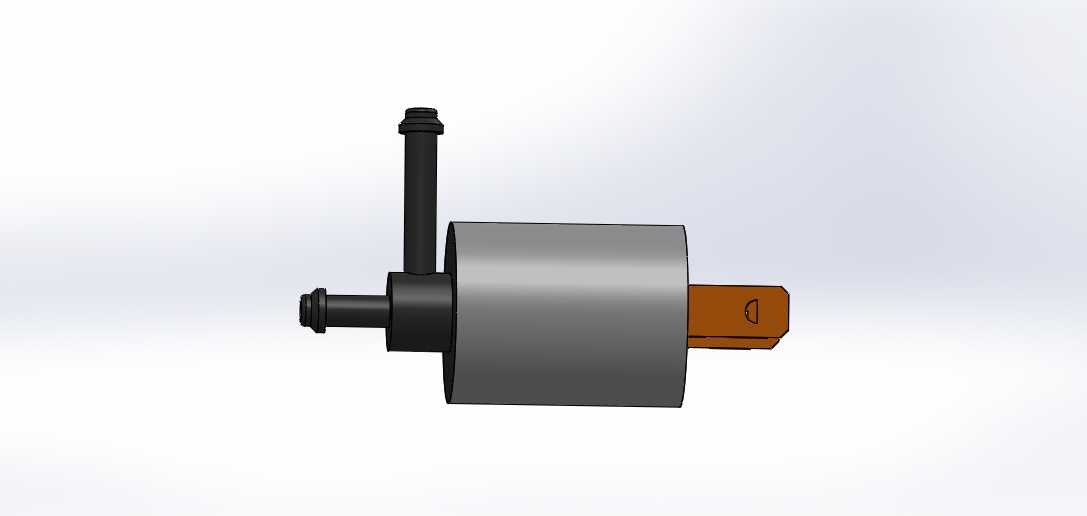

　　阀体的气路接口采用快插式宝塔接头结构，两个接口分别位于阀体轴向的两端，其中一个接口沿线圈径向垂直向上伸出，另一个接口沿线圈轴向水平伸出，这种非对称的接口布局是为了适配不同安装空间的布管需求，既可以满足垂直方向走管的安装场景，也能适配水平方向布管的紧凑安装位，接头的外径尺寸适配常用的小规格气动软管，安装时直接将软管插接到宝塔接头上，配合管卡就能完成可靠密封，不需要额外加工螺纹连接结构，能大幅降低现场安装的操作复杂度。

　　在密封与泄漏控制的设计上，这款阀的阀芯密封采用软质密封材料，在常闭状态下，复位弹簧将阀芯紧压在阀座密封面上，保证断电状态下气路完全切断，满足低压工况下的低泄漏要求，在4PSI的工作压力下泄漏量控制在极小范围内，完全能满足小型气路的密封要求。线圈的参数匹配12VDC的供电电压，额定工作电流处于较低水平，长时间通电也不会出现线圈过热的问题，电阻参数匹配常规的直流驱动电路，不需要额外配置限流元件就能直接接入常规控制回路，适配绝大多数小型设备的低压直流供电系统。

　　从安装边界来看，这款阀的整体外形为圆柱形主体加侧伸接头的结构，主体圆柱的外径尺寸属于小规格范畴，整体长度不含接头的部分控制在紧凑范围内，安装时不需要预留太大的操作空间，既可以通过阀体上的安装孔做螺钉固定，也可以通过接头与管路的连接做悬浮式固定，适配不同设备的安装空间条件。在实际选型应用中，这类阀常用来控制小型气缸的动作、气动喷嘴的气流通断、小型真空回路的气路切换，在小型医疗设备、桌面自动化装置、小型民用气控产品中都有大量应用，其结构设计完全围绕小空间、低功耗、高可靠性的核心需求，没有多余的冗余结构，所有结构特征都服务于气路通断控制的核心功能。

　　建模过程中需要重点关注的几个结构配合位置，首先是线圈骨架与阀体外壳的配合公差，既要保证线圈封装的牢固性，也要避免配合过紧导致外壳变形影响阀芯的动作顺畅度；其次是阀芯与阀腔的配合间隙，间隙过大会导致内部泄漏量超标，间隙过小会增大阀芯动作的摩擦阻力，导致电磁阀无法正常吸合或者复位；还有接头与阀体主体的连接位置，要保证连接强度足够，同时密封面的平面度要满足密封要求，避免气路从接头位置出现外泄漏。另外复位弹簧的刚度参数要和电磁吸力做匹配，既要保证断电状态下弹簧能提供足够的密封压力，也要保证线圈得电后电磁吸力能克服弹簧力和摩擦阻力顺利驱动阀芯打开，这部分的参数匹配是整个阀性能达标的核心，建模时需要预留弹簧的安装空间，同时保证弹簧运动过程中不会出现卡滞。
