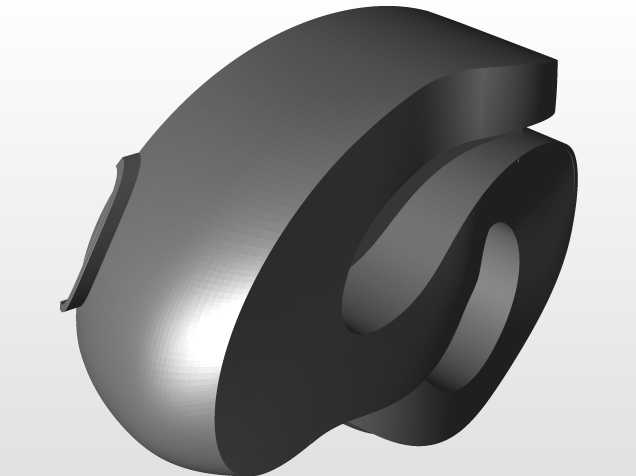

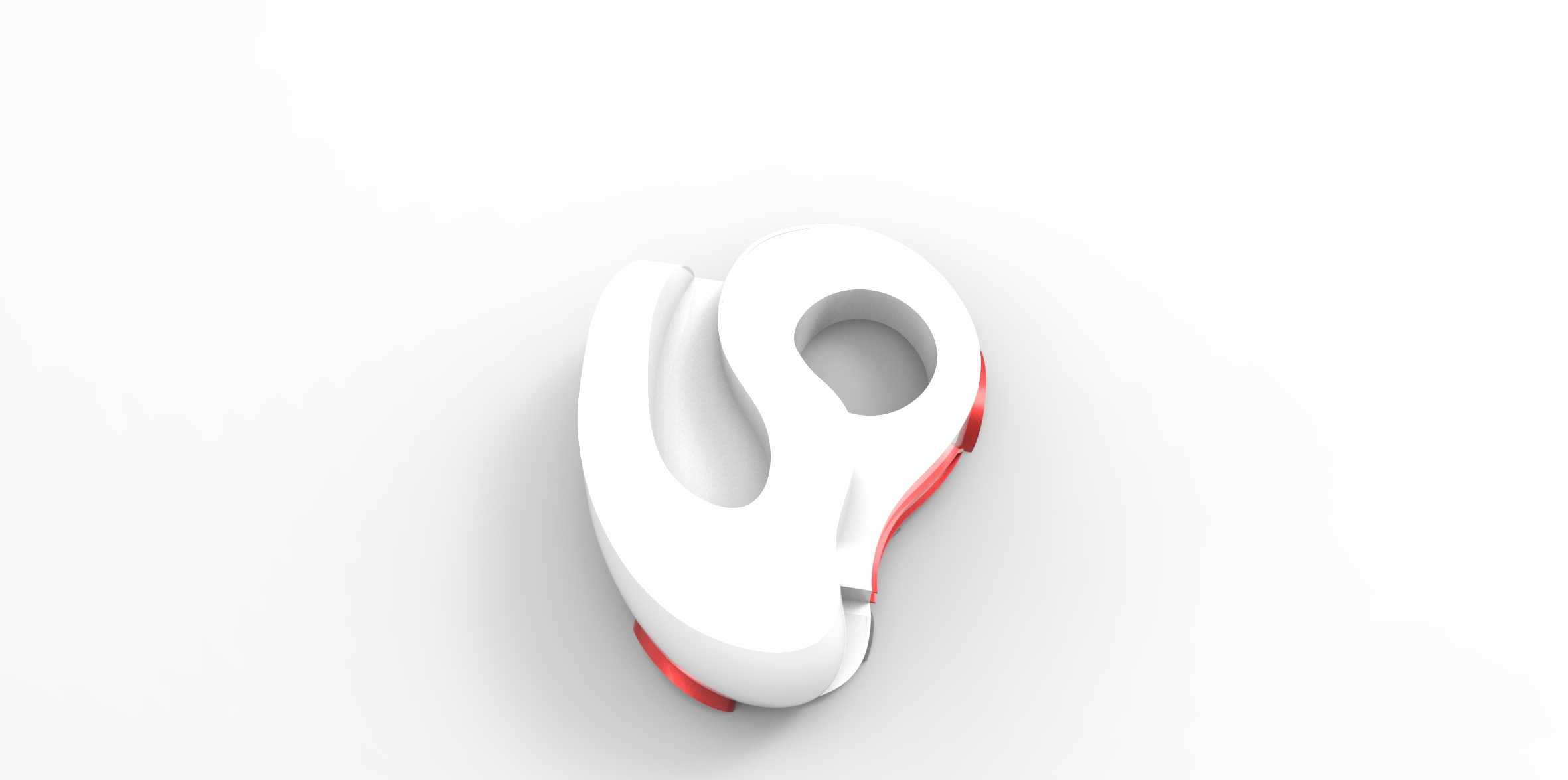

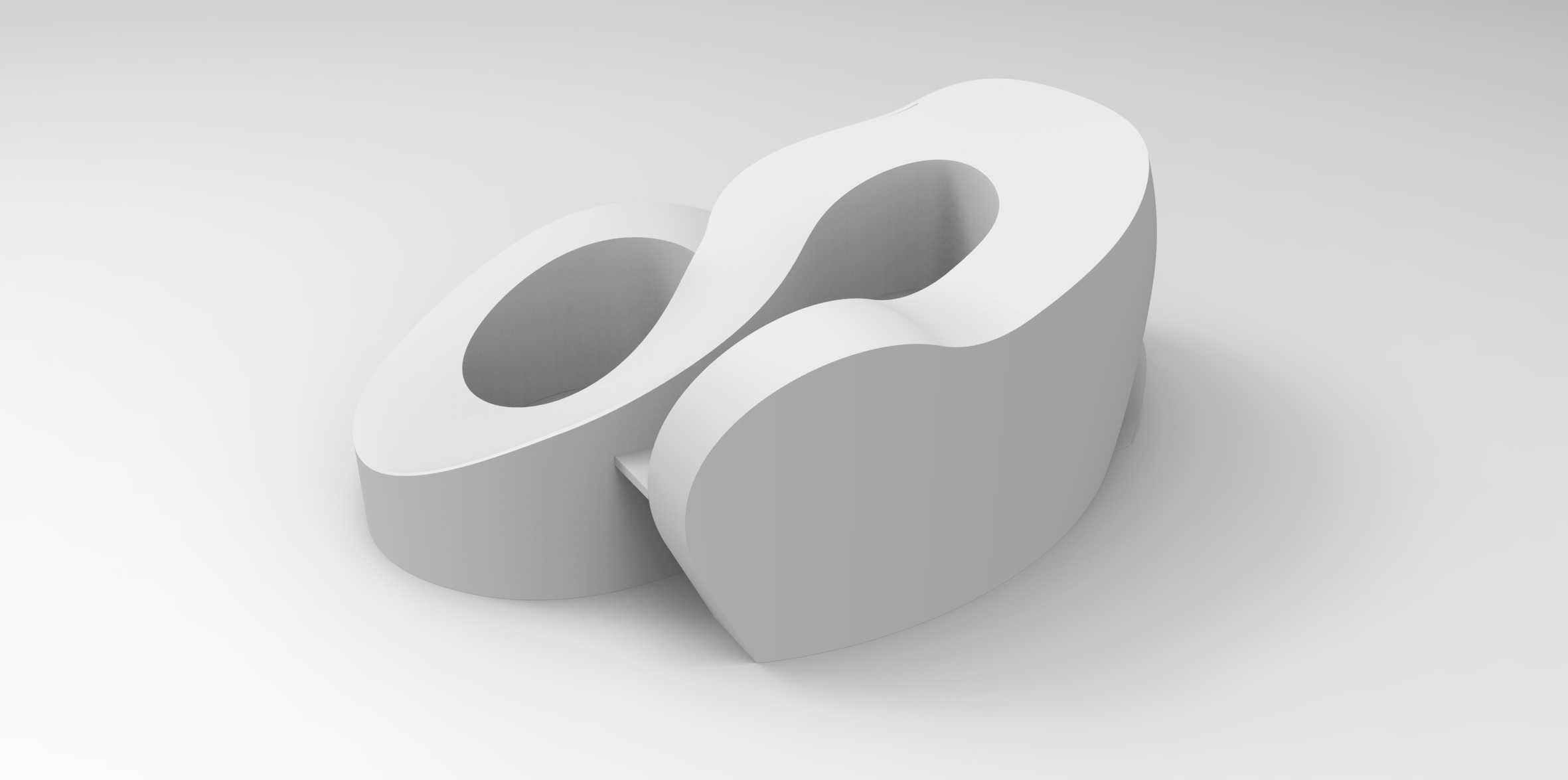

双环曲面连接造型创意结构件

　　做这类异形曲面连接构件的建模，最先要考虑的不是曲面顺滑度，而是实际安装场景里的边界干涉问题——很多新手建模时只顾着把G2连续做漂亮，最后装到设备上才发现曲面凸起部分和周边管线、护罩卡壳，返工量比重新建模还大。这个双环连通的曲面结构，最初的应用场景是小型文创展示装置的支撑连接座，同时也可适配桌面级创意摆件的主体承载结构，两个环形空腔并非装饰性设计，其中一个空腔用于穿装展示装置的供电线路，避免线材外露影响整体观感，另一个空腔可嵌入小型配重块，调整整个构件的重心位置，防止摆放时出现侧翻问题。

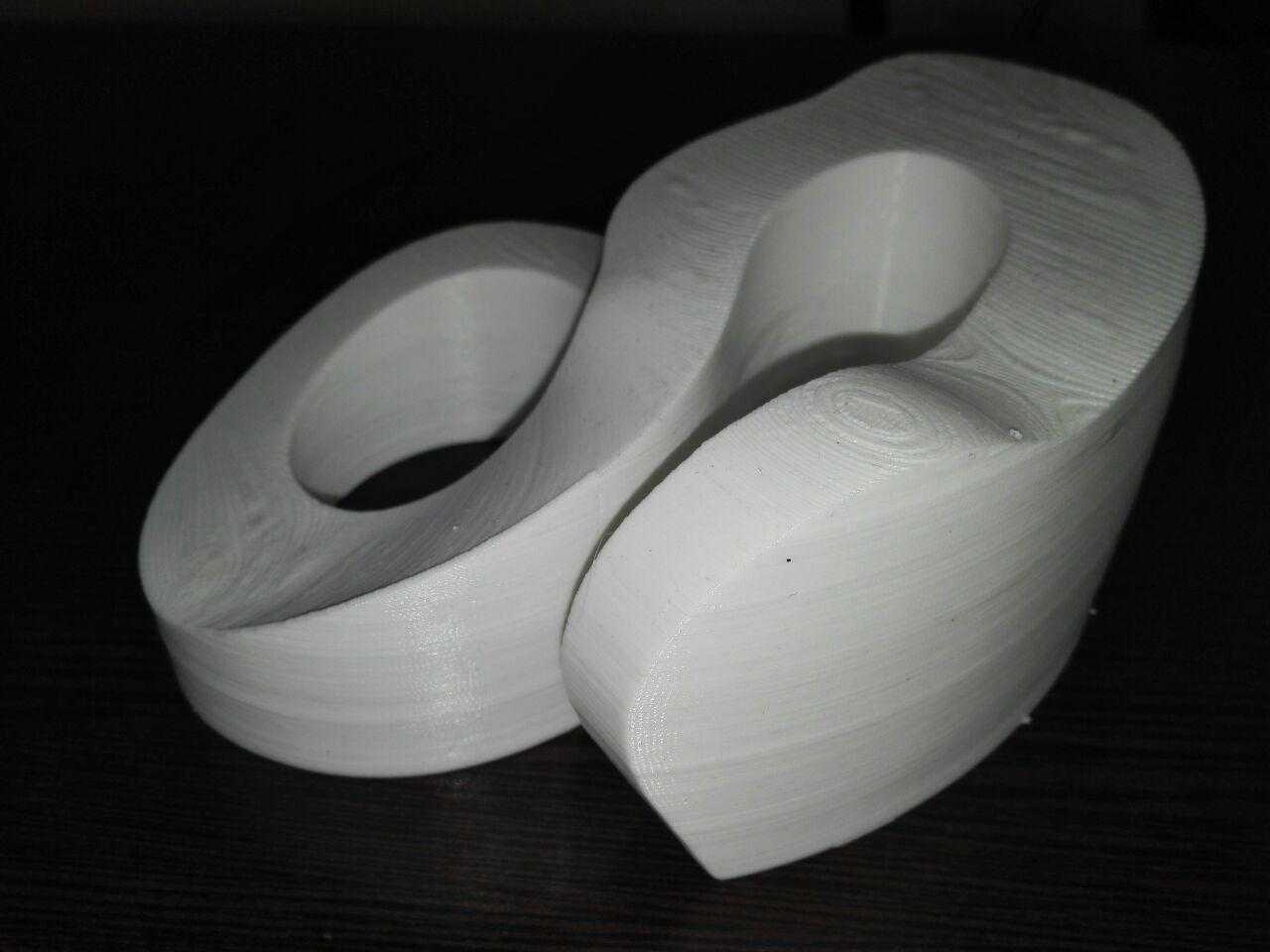

　　建模过程中最先敲定的是底部安装基准面，整个构件的底部做了0.8mm的平整铣削余量预留，实际加工时不管是用3D打印一体成型还是CNC铣削加工，都能保证底面和安装台面的贴合度，平面度公差可以控制在0.1mm以内，不会出现放置晃荡的问题。两个环形结构的连通过渡区域，没有做尖锐的棱边处理，所有过渡圆角的半径统一设置为3mm，一方面是避免加工时出现应力集中导致的开裂问题，另一方面日常使用时也不会因为尖锐边角造成磕碰划伤。

　　从功能特性来看，这个构件的壁厚做了差异化设计，环形空腔的外侧壁厚设置为2.5mm，足够承受常规展示装置的承载重量，静态承重可以达到5kg以上，完全满足小型文创展品、桌面装饰摆件的承载需求；两个环体连接的加强筋位置，壁厚增加到4mm，这个位置是整个构件的受力薄弱点，日常挪动、安装时的外力大多会集中在这个区域，加厚处理后可以避免受力断裂的问题。建模时特意没有在表面做额外的安装孔位，就是为了给后续二次加工留足调整空间，使用者可以根据实际安装的展品尺寸、固定方式，自行在平整的顶面或者侧面钻孔攻丝，适配不同的安装需求。

　　设计思路上没有采用常规的对称式双环结构，而是将两个环体的中心高度做了12mm的高差，这样的设计一方面是让整体造型更有层次感，不会显得呆板，另一方面高差形成的曲面落差，可以作为小型展品的定位挡边，放置展品时不需要额外做定位结构，靠曲面的自然落差就能限制展品的滑动位移。环形空腔的内壁做了0.2mm的脱模斜度预留，如果后续采用注塑工艺批量生产，不需要额外做抽芯结构就能顺利脱模，能有效降低批量生产的模具成本。

　　实际安装时需要注意，整个构件的最大外轮廓尺寸控制在120mm80mm65mm范围内，安装台面只要预留出130mm*90mm的平整安装空间，就不会出现和周边部件干涉的问题。底部如果采用胶接固定，要注意避开两个环形空腔的下方位置，防止胶液渗入空腔内部堵塞穿线通道；如果采用螺丝固定，建议在底面四个角的位置粘贴防滑硅胶垫，既可以增加摩擦力提升放置稳定性，也能避免硬质底面和安装台面刮擦留下痕迹。另外这个曲面结构的表面没有做纹理设计，后期不管是做喷漆、阳极氧化还是磨砂处理，都能获得比较均匀的表面效果，不需要额外做曲面的纹理适配调整。
