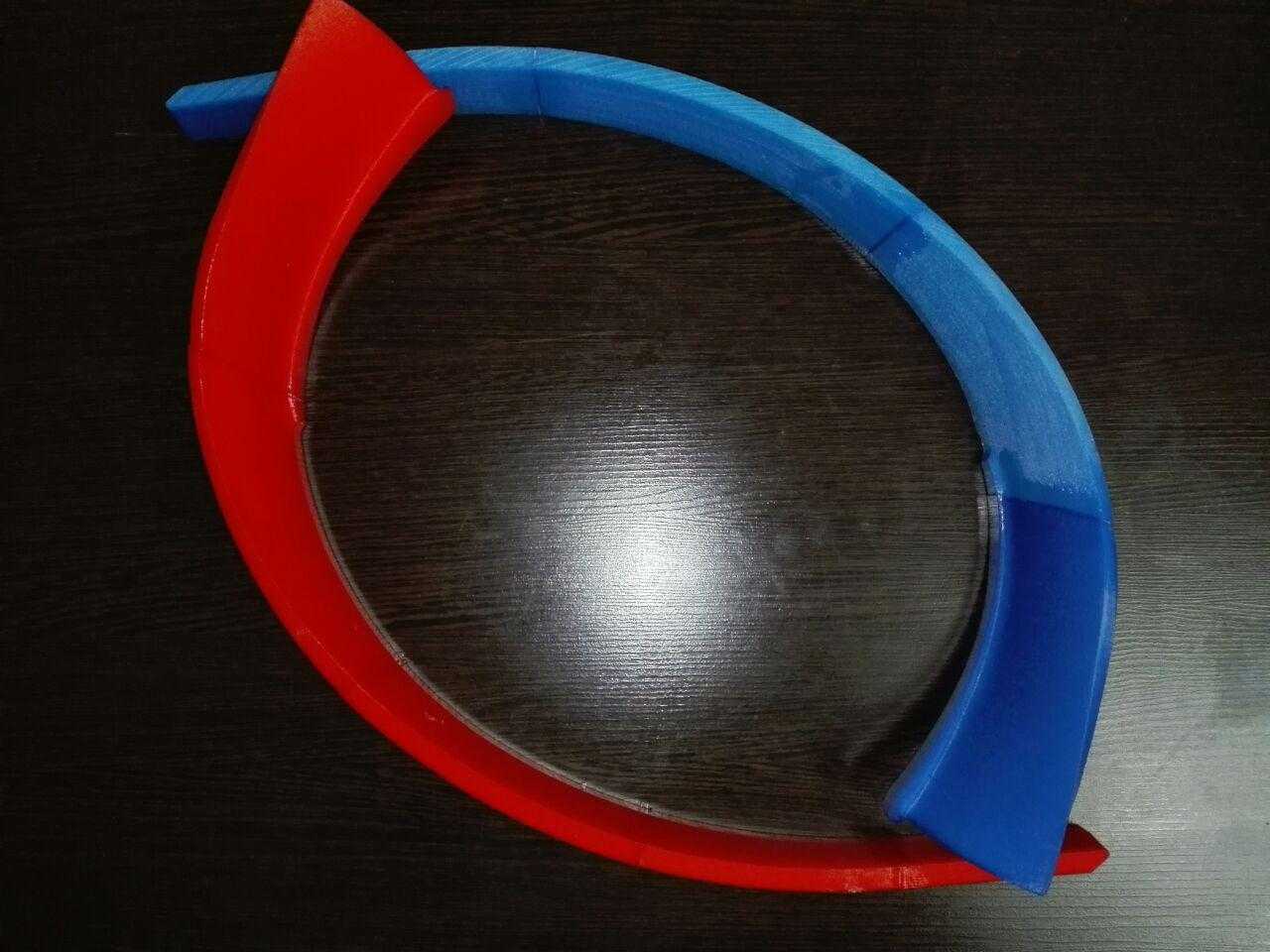

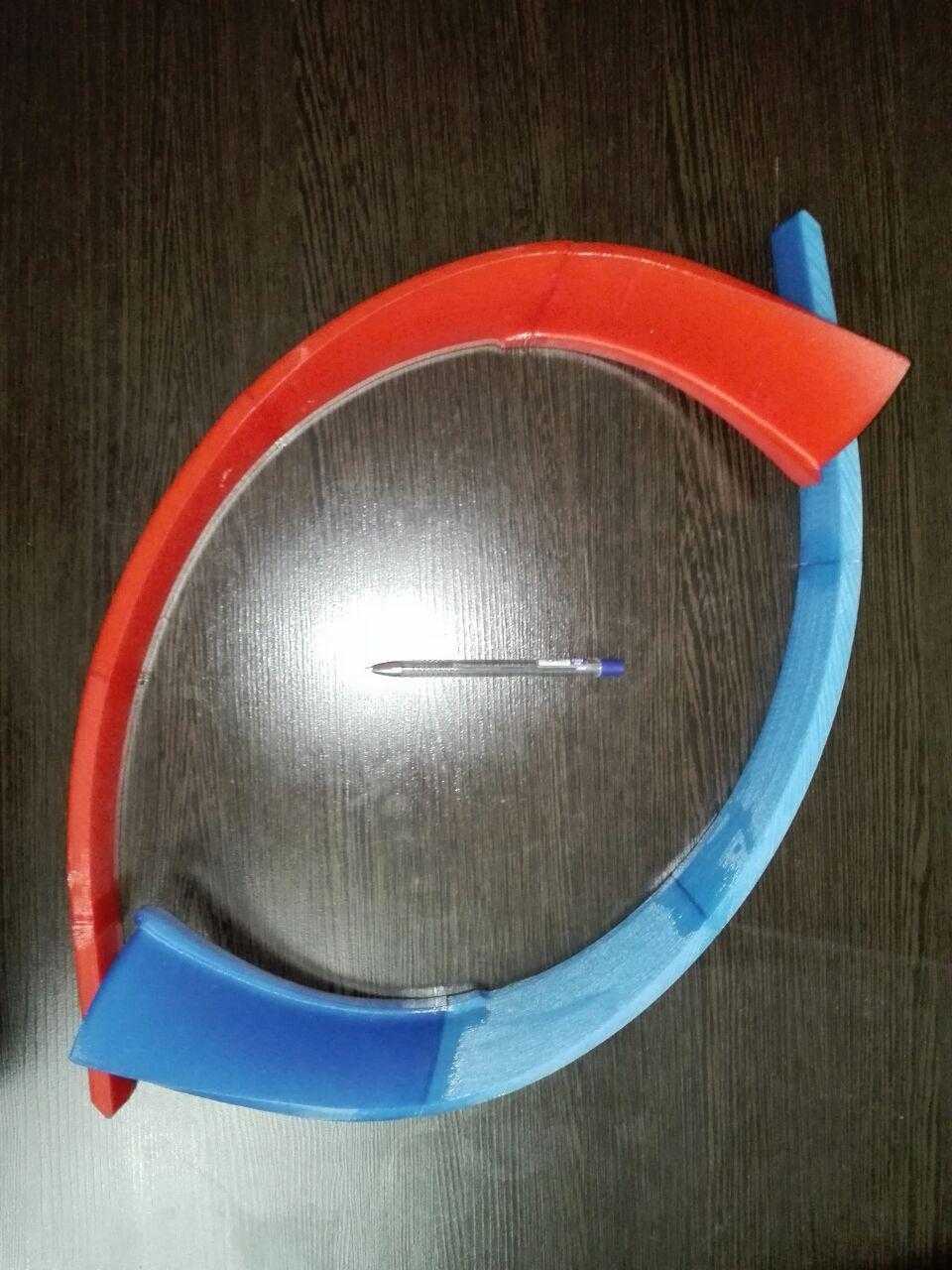

双色分体式环形曲面叶片铸件结构

　　这类环形曲面叶片铸件，核心应用场景集中在小流量流体输送、低转速风动导流以及小型特种泵的过流端部件，部分同结构改型也会用在桌面级通风装置、实验台流体导向段中，区别于常规闭式叶轮的一体化结构，这种分体双色的叶片设计，本质是将不同曲率段的叶片做了功能拆分，红色段为流体导入段，蓝色段为流体升压导出段，两段衔接处做了平滑的曲率过渡，避免流体在流道内出现边界层分离。从实际使用角度看，这类叶片的安装边界完全依托环形基座的配合止口，整体外轮廓为闭合环形结构，径向尺寸适配小型腔体的内壁安装，轴向厚度控制在窄流道的适配区间，安装时不需要额外的定位键，依靠两段叶片端部的定位凸台嵌入基座卡槽即可完成周向固定，能有效降低装配时的对位难度。设计这类曲面叶片时，

　　首先要考虑的是铸件的拔模斜度，因为叶片整体为空间扭曲曲面，常规的直线拔模无法完成脱模，所以在曲面分型时，将两段叶片的分型面设置在曲率变化最小的环形中截面上，红色导入段的曲面曲率沿流体流动方向逐渐收窄，保证进入流道的流体不会出现突然的通流截面变化，蓝色导出段的曲面曲率则逐渐平缓，将流体的动能平稳转化为压力能，两段衔接位置的壁厚做了等厚处理，避免铸件冷却时出现壁厚差导致的缩松缺陷。从功能特性上看，分体式的结构设计也方便后期对单段磨损叶片进行更换，不需要整体更换整个叶轮构件，在输送含微小颗粒的流体时，导入段的磨损速度通常快于导出段，这种拆分结构能大幅降低后期维护的配件成本。实际建模过程中，曲面的连续性要达到G2以上，

　　避免曲面出现棱线导致的流体扰流，叶片的边缘位置做了小圆角过渡，一方面是减少铸件的应力集中，另一方面也能降低流体通过时的沿程阻力，叶片与环形基座的连接位置做了加厚的圆角过渡，保证铸件的连接强度，避免设备运行时出现叶片断裂的问题。在逆向测绘这类零件时，要重点采集两段叶片衔接位置的点云数据，因为这个位置的曲率变化直接影响流体的通过效率，不能出现曲面的错位，同时要注意铸件的收缩率预留，因为铸铝材质的收缩率和铸钢材质存在差异，建模时要根据选定的铸造材质调整整体的缩放比例，保证最终加工完成的零件尺寸符合安装边界的要求。这类叶片的工作转速通常不高，所以不需要做额外的动平衡去重结构，依靠铸件本身的精度控制就能满足运行时的振动要求，安装时只要保证环形基座的同轴度，就能让叶片在腔体内平稳运转，不会出现刮蹭腔体内壁的问题。
