吸顶式人体存在感应运动探测装置结构

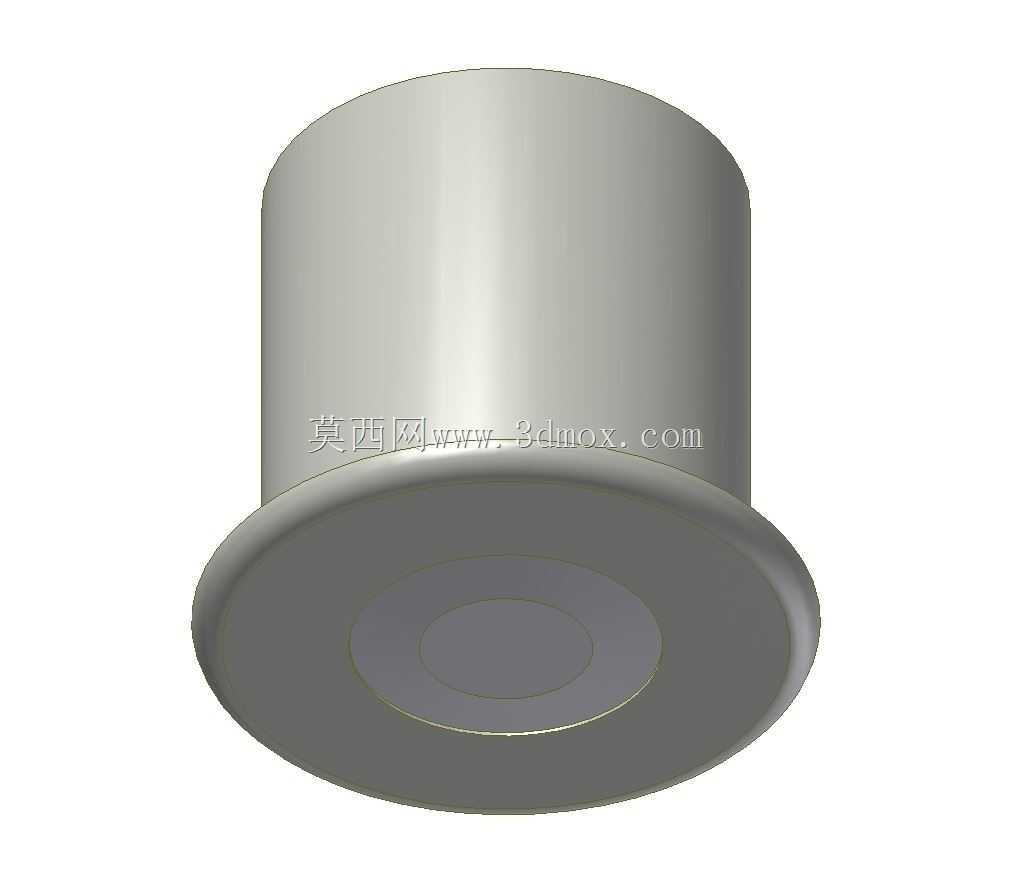

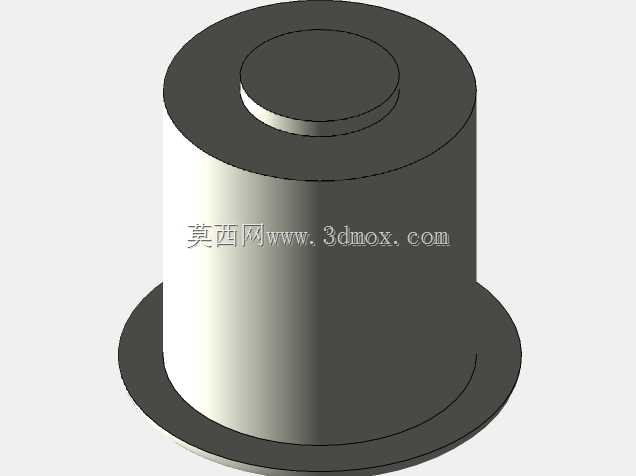

　　在商用楼宇、智能家居、公共场馆的照明与暖通自控场景里，吸顶安装的运动探测装置是实现人来设备启动、人走延时关停的核心感知部件，这款Theben Sphinx系列的探测结构，在建模阶段就充分考虑了现场安装的适配性与探测覆盖的合理性。从结构外形来看，整体采用圆柱带法兰边的造型，主体圆柱段为电路与传感模组的容纳腔，底部外翻的法兰边既是安装时的贴合限位结构，也是菲涅尔透镜的安装承载位，这种造型没有突出的棱角，适配吊顶开孔后的嵌入式安装需求，安装后外露面与吊顶平面基本齐平，不会破坏顶面的整体视觉一致性，同时圆柱侧壁的光滑曲面也能减少积灰，降低后期运维的清洁难度。

　　设计过程中首先要匹配吊顶安装的通用开孔尺寸，主体圆柱段的外径控制在常规吊顶开孔的公差范围内，法兰边的外径大于开孔直径，安装时无需额外的固定支架，依靠卡扣或者侧边的弹片即可卡在吊顶板材上，安装边界预留了足够的走线空间，圆柱腔体内部的走线槽可以容纳强电供电线与信号输出线，避免线材挤压传感模组造成探测精度偏差。传感探测面设置在法兰边的中心区域，采用下沉式的透镜安装结构，透镜表面与法兰端面保持微小的高度差，既可以保护透镜不被安装过程中的剐蹭划伤，也能让探测视场角覆盖下方的锥形区域，常规安装高度下，探测范围可以覆盖半径数米的圆形区域，满足普通办公室、卫生间、走廊区域的人体运动探测需求。

　　从功能实现的结构设计来看，腔体内部的分层结构将电源处理模块、传感信号处理模块、红外探测模组做了物理分隔，金属屏蔽层的预留安装位可以减少周边照明线路、强电管线的电磁干扰，避免误触发情况的出现。透镜的卡扣安装结构无需螺丝固定，后期维护更换透镜时可以直接从外侧撬开，不需要拆卸整个装置的主体，大幅降低运维的操作难度。装置的侧壁预留了灵敏度调节旋钮与延时设置拨码的安装位，安装完成后调试人员可以直接在装置侧面完成参数设置，不需要拆卸装置或者连接额外的调试设备，适配不同场景的探测需求，比如走廊区域可以设置更长的延时关闭时间，避免人员短暂停留时设备频繁启停，卫生间区域可以调高探测灵敏度，捕捉小幅的人体动作。

　　在建模阶段，所有的安装配合面都做了公差适配的结构处理，法兰边与吊顶贴合的面设置了微小的倒角，避免安装时刮伤吊顶饰面，圆柱段的外壁做了均匀的壁厚设计，既保证壳体的结构强度，也控制整体的重量，避免长期安装后出现下坠变形的情况。内部的模组安装柱采用统一的高度基准，所有PCB板的安装孔位都与壳体的安装柱精准对齐，组装时可以快速定位，减少装配环节的对位调整时间。探测面的透镜安装槽做了防水胶圈的预留位，适配卫生间、阳台等存在潮气的安装场景，避免水汽进入腔体内部造成电路短路。

　　这类吸顶式运动传感装置的结构设计，核心是在有限的圆柱腔体空间内，平衡探测视场、安装便捷性、运行可靠性三者的关系，既不能为了扩大探测范围无限制加大透镜尺寸，导致装置外露面过大影响美观，也不能为了缩小体积压缩内部模组的安装空间，造成电磁干扰、散热不畅等问题。建模过程中对安装边界的反复校核，能够确保结构在实际生产装配后，顺利适配常规的吊顶安装场景，不需要现场对开孔做二次修改，同时结构上的快装设计，也能减少现场施工的安装时长，降低弱电施工人员的操作难度。
