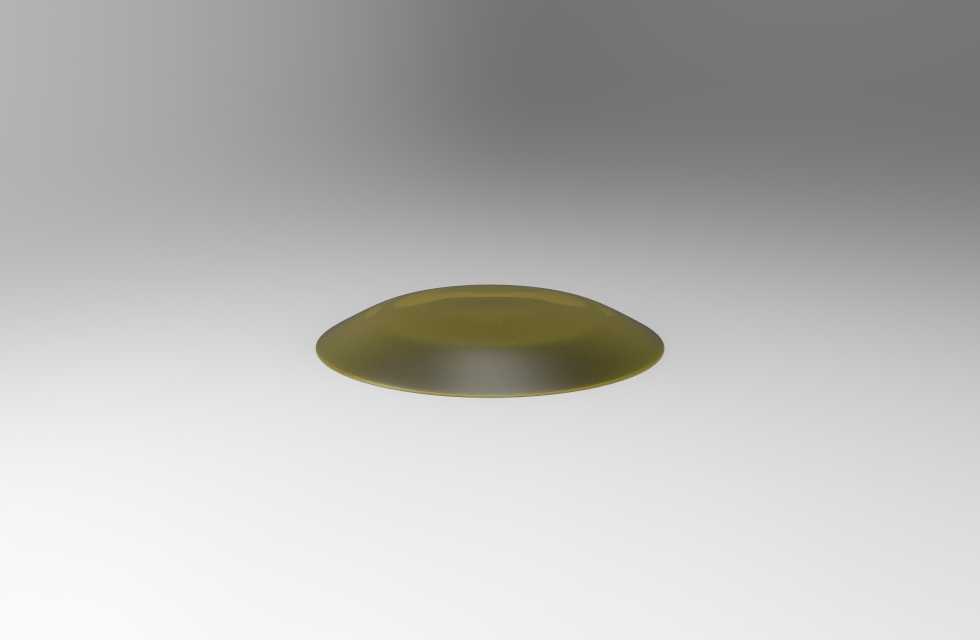

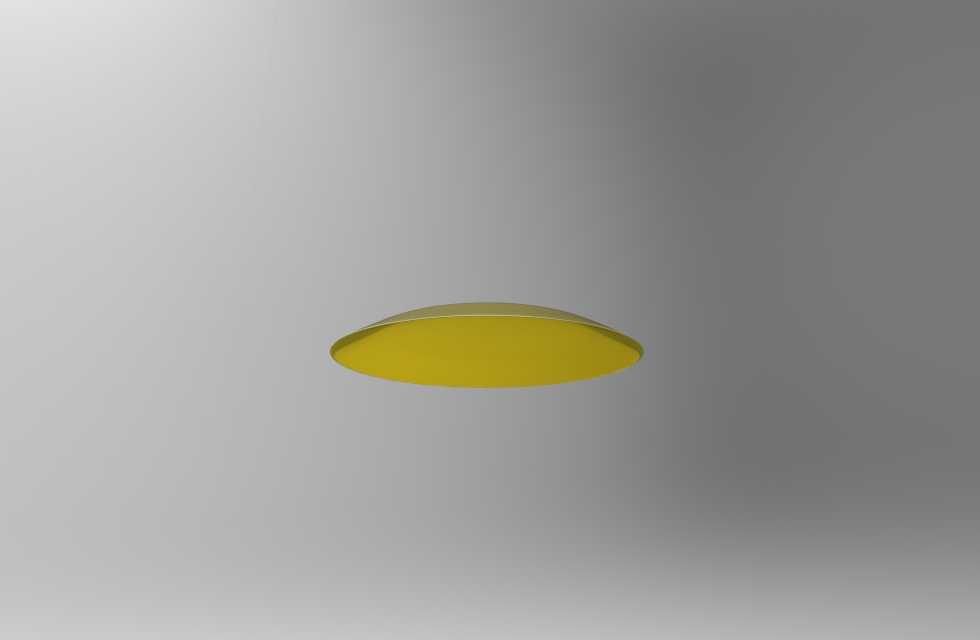

流线型弧面透明光盘结构三维设计

　　在做光学存储介质配套的工装夹具适配设计时，这类弧面透明光盘的结构建模是绕不开的环节，很多人一开始会把它当成普通平面光盘做拉伸，实际落地到生产线的拾取、喷涂、检测工位时，平面结构的模型根本匹配不了实际工件的形位公差。先从实际应用场景说，这类带弧面的透明光盘不是民用级的平面光碟，大多用在工业光学检测设备的标准校准靶、高速旋转光学读头的测试载盘，还有部分特种光学存储设备的旋转存储介质，日常在消费级光驱里见不到，反而在精密光学检测线、高精度光刻设备的校准工位上是常用的标准件。

　　设计思路上，首先要规避的就是平面圆盘的建模误区，实际工件的上下表面不是平行平面，而是带连续渐变弧度的双曲面结构，中心区域厚度略大于边缘区域，旋转过程中可以降低空气紊流带来的盘面振动，这一点在做高速旋转工况的动平衡仿真时尤为关键。建模的时候不能直接用旋转凸台一次性成型，要先拆分盘面的弧度基准线，沿着径向每间隔10mm取一个厚度控制点，边缘位置的厚度控制在1.2mm，中心夹持区域厚度做到2.4mm，弧度过渡采用G2连续的样条线，避免旋转后出现棱线，影响光学透射的均匀性。

　　外形尺寸与安装边界这块，整体外径和标准120mm光盘保持一致，方便兼容现有通用光盘的拾取、传送机构，不需要额外改生产线的夹爪、输送辊轮间距，但中心的夹持定位孔要做0.02mm的公差预留，因为这类透明盘大多采用聚碳酸酯注塑成型，冷却收缩率比普通不透明光盘高0.12%，如果按普通光盘的孔位尺寸建模，实际注塑出来的工件会出现夹爪卡滞、定位偏移的问题。安装边界上，盘面下方距离传送线托板的安全间隙要留足1.5mm，因为弧面结构的最低点在盘面中心位置，要是按平面盘留0.8mm的间隙，高速传送时中心区域会剐蹭托板表面，造成盘面划伤，直接导致光学检测时出现杂散光干扰。

　　产品功能特性上，这种弧面结构相比传统平面光盘，在12000转/分钟的高速旋转工况下，盘面的轴向跳动量能降低42%，因为弧面的结构刚度比同厚度的平面盘高37%，不需要额外做盘面的加强筋结构，避免加强筋带来的光学折射干扰。透明材质的透射率要求达到92%以上，建模的时候要把材质的折射参数、表面粗糙度参数同步关联到模型的外观属性里，后续做渲染验证、光学仿真的时候不需要重复调整参数，能直接对接光学分析软件的接口。

　　实际做结构验证的时候，还要考虑拾取机构的吸盘吸附位置，普通平面光盘的吸盘吸附点在中心半径15mm的区域，这类弧面盘的吸附面要做适配弧度的仿形吸盘，建模的时候要把吸盘的接触区域单独做分割面，标注出接触区域的弧度公差，避免吸盘和盘面之间出现间隙，导致真空吸附失效，掉盘卡料。另外在表面喷涂工序的工位适配里，弧面结构的盘面喷涂角度要比平面盘调整7度，因为弧面的边缘区域存在倾角，垂直喷涂会出现漆层厚度不均的问题，建模的时候可以提前在模型里做出喷涂角度的参考基准面，方便工艺人员直接调取做产线调试，不用再重新测绘工件做角度计算。

　　很多刚接触这类精密光学构件建模的工程师，容易把重点放在外观的透明质感渲染上，忽略了结构本身的工况适配，比如旋转时的风阻系数、夹持时的应力集中点、安装时的间隙预留，最后建出来的模型看着外观逼真，放到产线的虚拟调试环境里就会出现各种干涉、卡滞问题。做这个结构的时候，我特意把盘面的弧度控制点和动平衡仿真的配重基准做了关联，模型调整弧度参数的时候，动平衡的配重块位置会自动更新，不用每次改完结构重新做配重计算，能省不少后续仿真的时间。还有边缘的倒角处理，不能做普通的0.2mm直倒角，要做R0.3mm的圆弧倒角，避免高速旋转时边缘的锐角产生气流啸叫，同时也能减少取放过程中边缘崩边的概率，毕竟透明聚碳酸酯材质的边缘抗冲击性能比中心区域差不少，圆弧过渡能分散磕碰时的应力集中。
