科幻风格环形骨架嵌套球体结构设计

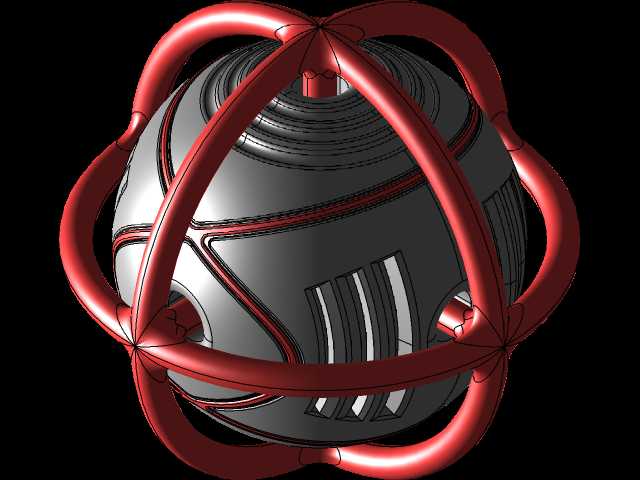

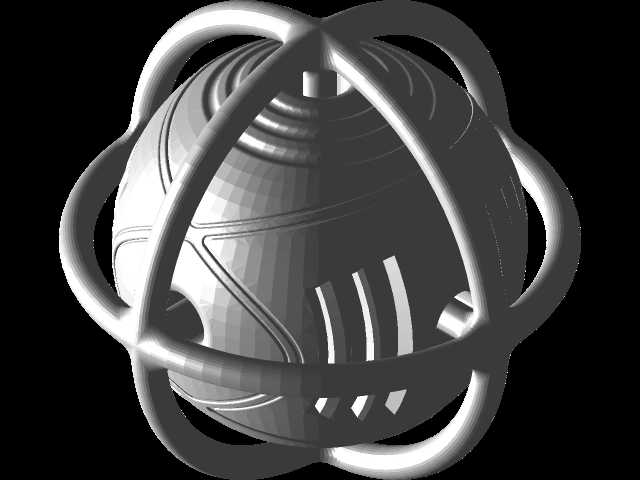

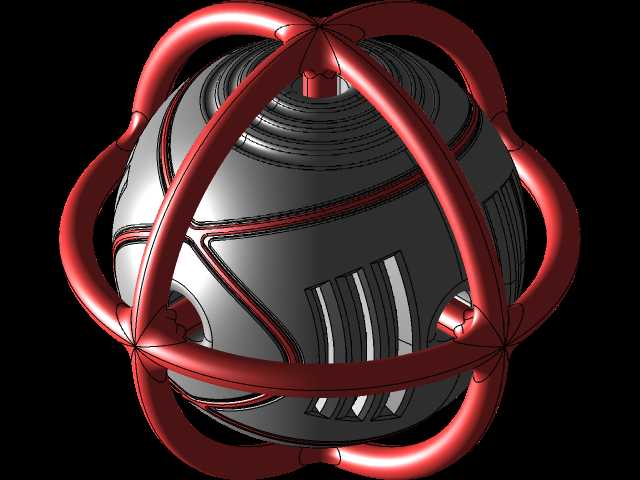

　　该结构采用双层嵌套式球形设计，外层为三组正交分布的环形金属骨架，三组环体分别沿空间三个互相垂直的轴向布置，交汇于球体的六个极点位置，环体截面采用圆润的弧面过渡处理，避免尖锐棱角带来的应力集中问题，同时提升整体外观的流畅度。内层为完整的封闭球壳，球壳表面设置有阵列分布的竖向开槽结构，开槽区域可作为内部功能模块的散热通道，也可预留为声光元件的透出窗口，适配不同场景下的功能拓展需求。

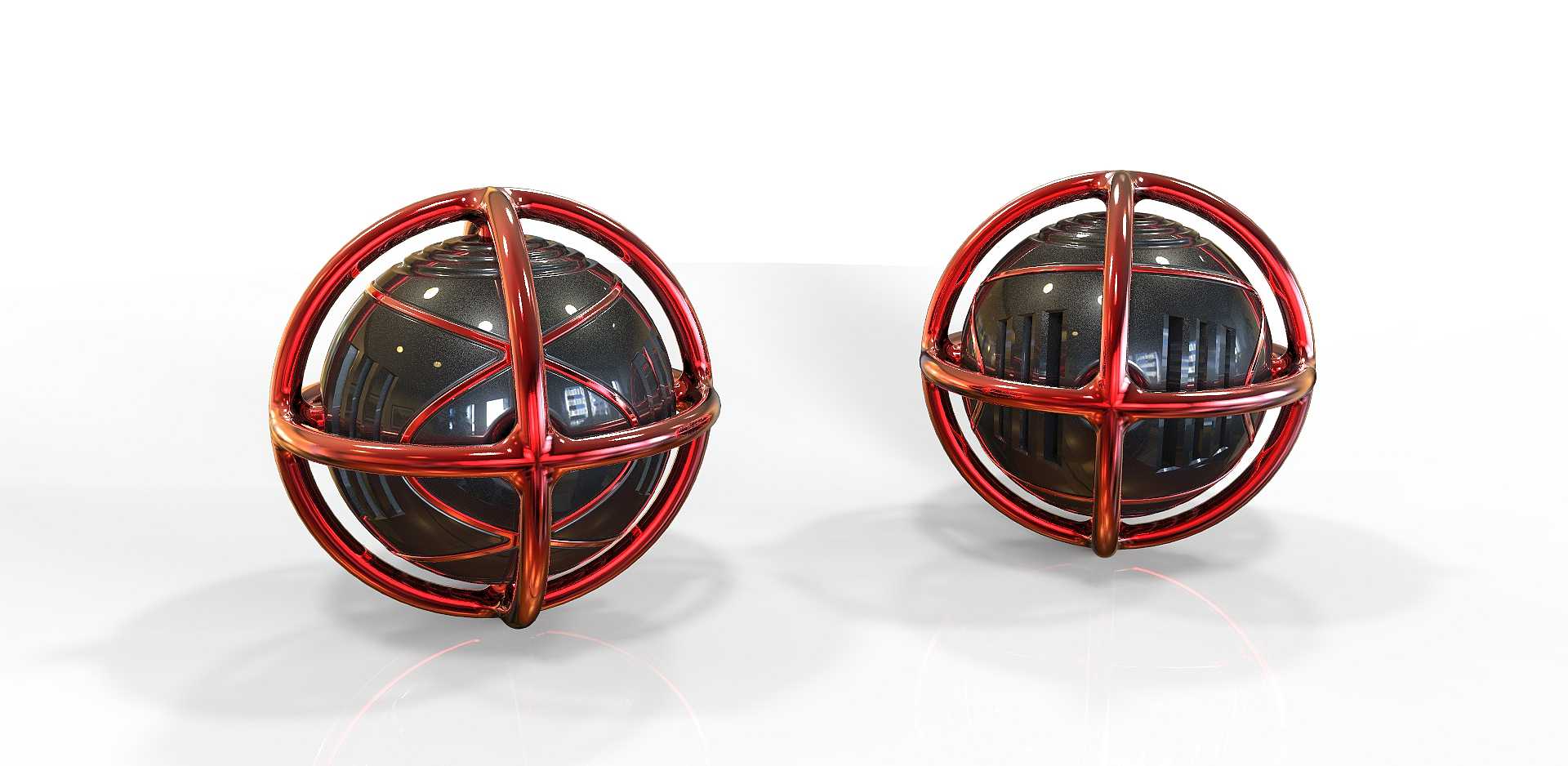

　　从实际应用场景来看，该结构可作为科幻主题场馆的装饰构件，外层金属骨架可采用阳极氧化红铜色表面处理，内层球壳做哑光黑磨砂质感处理，搭配内部嵌入的LED光源后，可放置于科技展厅、主题乐园的公共区域作为视觉标识装置，环形骨架的镂空结构不会遮挡内部光源的投射范围，可形成错落的光影投射效果。在工业演示场景中，该结构可作为多轴联动运动机构的演示载体，外层三组环形骨架可分别配置独立的旋转驱动组件，模拟陀螺仪的多自由度运动状态，用于高校机械原理课程的教具演示，帮助学习者理解空间坐标系下的多轴运动逻辑，骨架与内层球壳之间预留的均匀间隙，可保证各环体旋转过程中不会发生运动干涉，间隙值控制在3mm至5mm区间，既满足运动避让需求，也不会因间隙过大影响整体结构的紧凑感。

　　设计过程中优先考虑了结构的装配可行性，外层三组环形骨架采用分体式拼接结构，每个环体拆分为两个半环构件，在极点交汇位置设置定位止口与内嵌连接孔，可通过沉头螺丝完成拼接固定，装配时可先完成内层球壳的内部元件安装，再逐层拼接外层环形骨架，无需复杂的专用工装即可完成整机组装。内层球壳采用上下半球对合的结构形式，合模面设置于球体赤道位置，配合环形密封槽可实现IP54级别的防护能力，适配有防尘防溅需求的户外展示场景。

　　外形尺寸方面，该结构可根据实际使用场景做等比例缩放，作为桌面创意摆件时整体外径可控制在120mm左右，外层环体截面直径设置为8mm，内层球壳外径为100mm，整体重量控制在300g以内，可直接放置于桌面无需额外固定结构；作为大型展示装置时，整体外径可放大至800mm至1200mm区间，外层环体可采用铝合金型材弯制后焊接打磨，内层球壳采用玻璃钢材质翻制，在保证结构强度的同时控制整体重量，降低安装时的承重要求。安装边界上，小型摆件版本底部可配置隐藏式磁吸底座，可吸附于金属台面避免意外滑落；大型展示版本在底部极点位置设置M12标准安装螺孔，可配合专用支架完成地面或墙面固定，支架与球体连接位置设置万向调节关节，可根据展示需求调整球体的倾斜角度，适配不同的观看视角。

　　结构受力层面，外层环形骨架采用空间桁架式受力逻辑，三组正交环体共同承担外部载荷，当球体受到外部冲击时，冲击力可通过环体交汇点分散至整个骨架结构，避免局部应力过大导致构件变形，内层球壳与外层骨架之间在六个极点位置设置柔性缓冲垫，可抵消运输或使用过程中的振动冲击，保护内部安装的电子元件不受损坏。表面处理工艺上，金属材质的骨架部分可根据需求选择电镀、阳极氧化、喷塑等不同处理方式，适配不同场景的质感需求，内层球壳可做哑光、高光或者纹理蚀刻处理，实现不同的视觉表现效果。
