红蓝嵌套式螺旋压缩弹簧三维设计

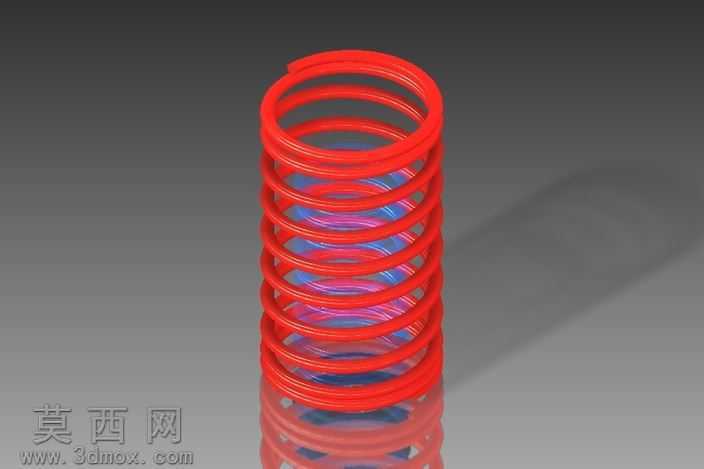

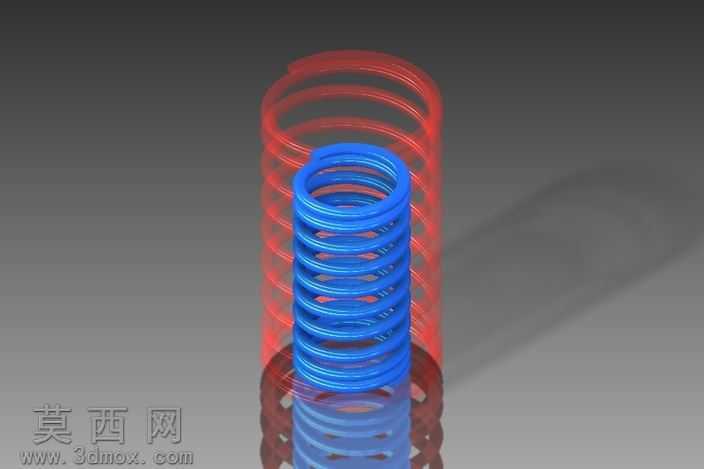

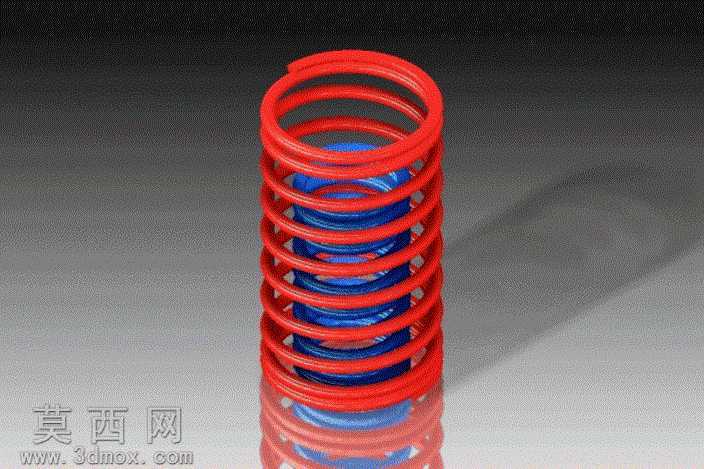

本作品为嵌套式螺旋压缩弹簧三维建模设计，采用主流三维机械设计软件完成全参数化建模流程，整体采用内外双层弹簧同轴嵌套的组合结构，外层为大线径大螺距的红色螺旋弹簧，内层为小线径小螺距的蓝色螺旋弹簧，两层弹簧旋向保持一致，工作过程中可同步承受轴向载荷，相较于单根弹簧可在有限安装空间内提供更大的承载能力与更平缓的刚度特性，适用于安装空间受限、载荷需求较高的缓冲减震场景。建模过程中首先以螺旋线作为弹簧扫掠路径，严格控制螺旋线的节距、中径、有效圈数与支撑圈参数，外层弹簧设置上下两端各一圈并紧磨平的支撑圈，保证弹簧安装时的端面贴合度与受力均匀性，内层弹簧参数与外层形成匹配，确保嵌套后两层弹簧不会发生运动干涉。扫掠特征生成弹簧实体后，对弹簧两端的支撑圈进行端面切削处理，保证支撑端面与弹簧轴线垂直，符合机械弹簧的加工工艺要求。材质与渲染阶段，为外层弹簧赋予高光泽红色工程塑料材质，添加细微的表面磨砂质感与环境反射效果，内层弹簧赋予高饱和度蓝色工程塑料材质，调整材质的粗糙度与反光度参数，让两层弹簧形成清晰的视觉区分；场景搭建采用渐变灰色背景，添加底部反光平面模拟镜面反射效果，搭配柔和的三点布光方案，主光从斜上方照射突出弹簧的螺旋轮廓与层叠结构，辅光补暗部阴影避免细节丢失，轮廓光勾勒弹簧边缘提升整体立体感，最终渲染效果清晰展现弹簧的嵌套结构与形态特征。设计过程中充分考虑弹簧的实际工作特性，两层弹簧的刚度经过匹配计算，保证受力时变形量协调，不会出现内层弹簧提前并圈或外层弹簧过载的情况，模型结构完整无破面，几何特征完全符合螺旋压缩弹簧的设计规范，可直接用于机械结构的装配模拟、工况演示以及3D打印验证使用。
