ATT电机配套WTHG摆线针轮减速机结构设计

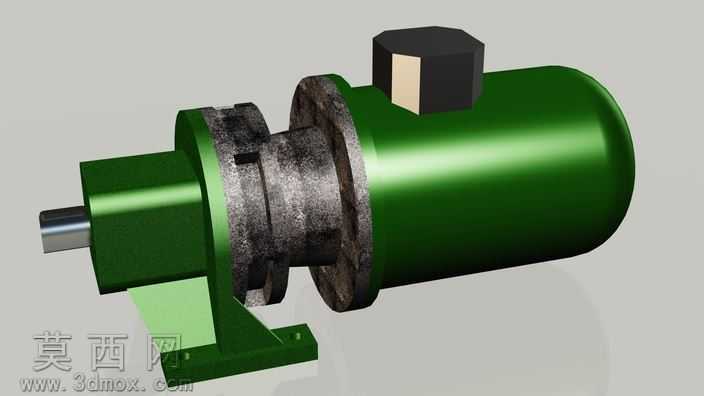

本作品为适配斗式提升机使用的ATT电机集成WTHG摆线针轮减速机三维建模设计，建模过程中严格遵循摆线针轮传动的机械设计原理，先完成整体装配基准轴的定位搭建，再逐一拆分构建各个核心零部件。首先处理输入侧的电机集成结构，对电机外壳采用亮面烤漆金属材质进行渲染，还原工业场景中减速电机的典型外观质感，电机接线盒部分做哑光工程塑料材质区分，边角做符合工业生产实际的倒角处理，避免出现不符合加工逻辑的尖锐棱角。中间传动段的摆线针轮啮合部分，重点还原针齿壳、摆线轮、偏心套、输出轴的配合关系，对金属啮合接触面做粗糙铸铁材质处理，模拟长期传动磨合的金属表面质感，清晰呈现摆线针轮传动少齿差减速的核心结构特征，针齿销、柱销等细小传动零件均按照实际装配间隙完成建模，保证整体装配不存在结构干涉问题。输出侧的安装支座采用铸铁材质渲染，预留的安装孔位严格匹配斗式提升机的安装尺寸标准，输出轴部分做光亮镀铬金属质感，区分转动工作部件与固定壳体的材质差异。设计过程中优先考虑传动结构的合理性，先确定减速比对应的摆线轮齿形参数，再反向适配匹配功率的ATT电机尺寸，保证电机输出轴与偏心套的配合公差符合机械设计规范，同时兼顾整体外观的工业美感，渲染时采用柔和的侧方打光，突出不同部件的材质层次与结构轮廓，清晰展现集成式减速电机从动力输入到减速输出的完整动力传递路径，所有连接法兰、密封端盖的细节均按照行业通用标准进行还原，可用于斗式提升机等输送设备的配套选型展示、结构原理教学以及装配工艺参考。
