阿芙罗狄蒂二级齿轮减速机结构设计

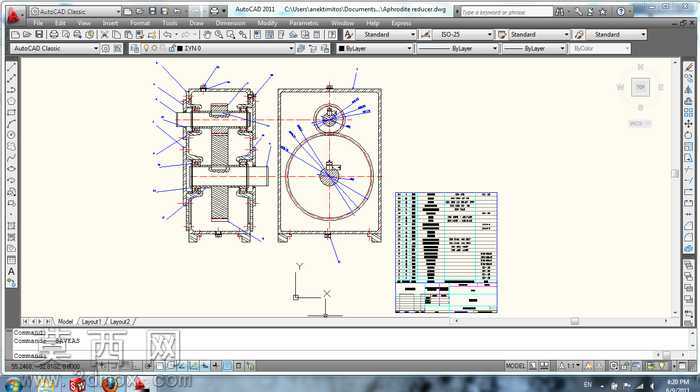

本作品为二级圆柱齿轮减速机的全套结构设计，采用三维建模结合工程图绘制的方式完成整体设计，建模过程严格遵循机械设计规范，从传动方案选型开始，先完成各级传动比的分配计算，确定高速级与低速级齿轮的模数、齿数、齿宽等核心参数，再依次搭建输入轴、中间轴、输出轴的轴系结构，完成轴上齿轮、键、轴承、端盖、密封件等所有零部件的参数化建模，所有零件的尺寸公差、形位公差均符合通用机械传动的设计要求。建模过程中对每一个零件都赋予了对应的材质属性，齿轮、轴类零件采用调质处理的45号钢材质，箱体采用灰铸铁材质，轴承端盖、密封件等标准件按照对应国标参数建模，保证所有标准件可直接调用替换。整体结构采用剖视展示的方式清晰呈现内部传动链路，输入轴通过联轴器连接动力源，动力经高速级小齿轮传递给高速级大齿轮完成第一级减速，再通过中间轴将动力传递给低速级小齿轮，经低速级大齿轮完成第二级减速后从输出轴输出，可实现大传动比下的平稳动力传输。箱体采用剖分式结构设计，上下箱体通过螺栓连接定位，设置有对应的轴承安装孔、油位观察结构、放油孔、吊环安装位，既保证轴系部件的安装定位精度，也兼顾了使用过程中的润滑、维护需求。设计过程中反复校核了齿轮的接触强度、弯曲强度，轴的刚度、强度，以及轴承的额定寿命，确保整体结构在额定工况下可长期稳定运行，配套的工程图完整标注了所有零件的加工尺寸、装配要求、技术参数，可直接用于生产加工参考，整体结构紧凑，传动效率高，运行噪音低，可广泛适配各类需要减速增扭的工业传动场景。
