多色交织环形嵌套球面结构创意摆件

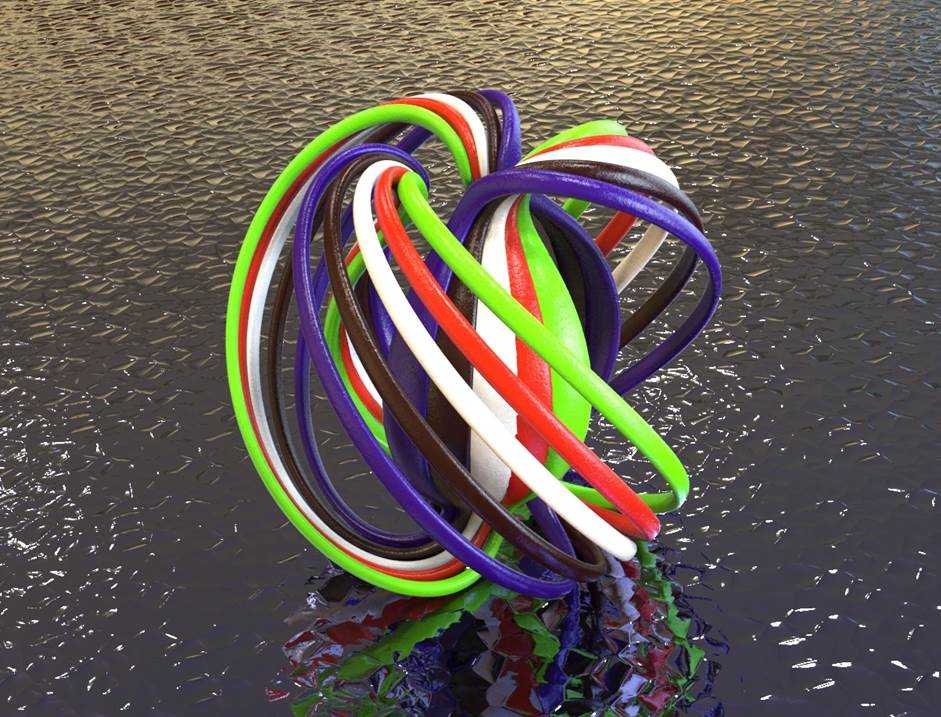

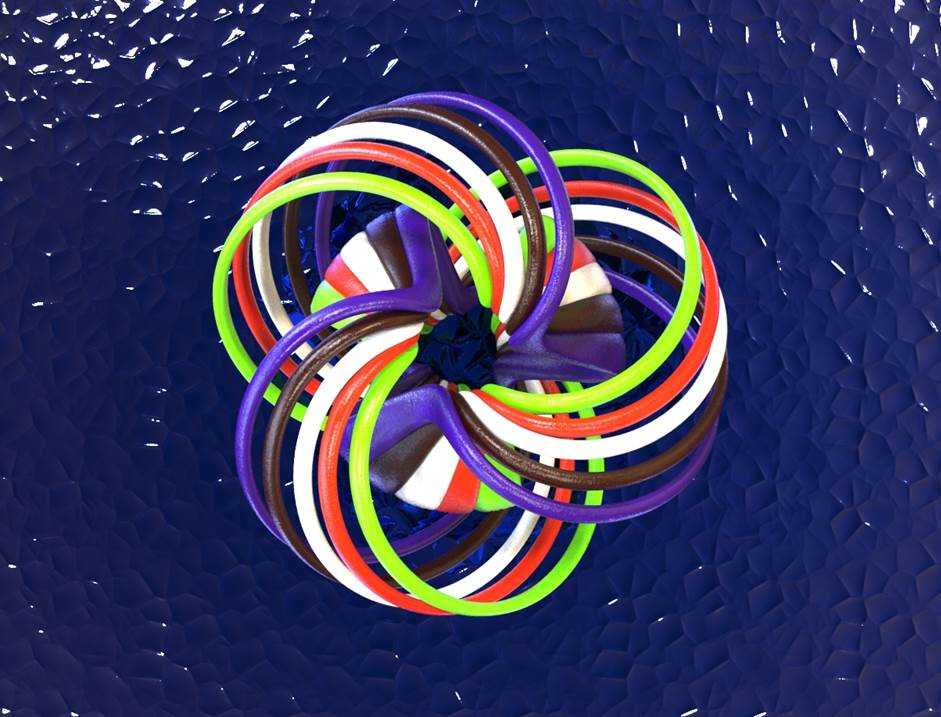

　　这类交织环形球面结构的设计，最初常被用于数学几何教学的具象演示场景，在高校机械原理、工业设计专业的课堂上，可作为空间曲面相交、多构件运动干涉校验的直观教具，帮助学生理解空间三维坐标下环形构件的曲率匹配、轨迹避让逻辑，相比平面示意图更能建立立体空间认知。在文创展示领域，该结构也可作为科技馆几何展区的互动展项原型，或是商业空间的艺术装置核心结构，通过多色构件的区分，清晰呈现不同环带的空间走向与嵌套关系。从功能特性来看，整个结构由多根不同曲率的环形构件沿球面空间轨迹交织嵌套而成，所有环带的曲率中心均重合于球心位置，每根环带的截面为等径圆形截面，构件之间保持均匀的间隙，不存在实体接触干涉，既可以作为静态展示结构，

　　也可在配套限位结构的支撑下实现各环带沿自身轨迹的独立转动，形成动态的视觉效果。设计过程中首先确定基准球面的直径参数，所有环形构件的中心轨迹均落在该基准球面上，再根据环带的数量分配每根环带的空间偏转角度，通过三维草绘逐根绘制环形的中心轨迹线，校验相邻轨迹线之间的最小间距，确保后续实体化后构件之间的间隙均匀一致，不会出现局部间隙过小导致的装配卡滞或是间隙过大破坏整体球面轮廓的问题。实体建模阶段采用扫掠特征完成每根环带的构建，扫掠截面保持与轨迹线的法向垂直，保证整根环带的截面尺寸一致，完成所有构件建模后进行全局干涉检查，调整局部曲率偏差的位置，确保所有构件之间无实体重叠。从安装边界来看，整个结构的外轮廓为标准球形，

　　外接支撑结构可采用底部三点支撑或是中心轴贯穿支撑的形式，若采用底部支撑，支撑点需布置在最外层环带的下侧接触位置，避开环带的运动轨迹，保证环带转动时不会与支撑结构发生碰撞；若采用中心轴支撑，需在各环带的中心位置设计隐藏式的限位轴套，轴套的尺寸需控制在中心球的内部空间内，不会破坏外层环带交织的视觉效果。结构的整体尺寸可根据应用场景灵活缩放，作为桌面教具使用时整体直径可控制在100-150mm范围，采用3D打印制作时可选择不同颜色的耗材对应不同环带，无需后续上色即可获得清晰的区分效果；作为大型展项使用时整体直径可放大至1000-2000mm，构件可采用金属管材弯制成型，表面做喷塑上色处理，配套底部的驱动结构可实现环带的缓慢转动，

　　提升展示的互动性。设计时还需考虑不同材质的成型工艺限制，若采用塑料注塑成型，每根环带的脱模角度需沿环带的径向设置，避免出现倒扣结构导致脱模困难；若采用金属弯制工艺，环带的最小弯曲半径需大于管材直径的3倍，防止弯制过程中出现管材截面变形、开裂的问题。各环带之间的间隙值需根据选用的加工工艺精度调整，采用高精度3D打印时间隙可控制在0.2-0.5mm，采用金属弯制焊接工艺时间隙需放大至2-3mm，抵消加工过程中的尺寸误差，保证装配后各环带的运动顺畅。
