火焰纹理蝙蝠侠标识立体造型设计

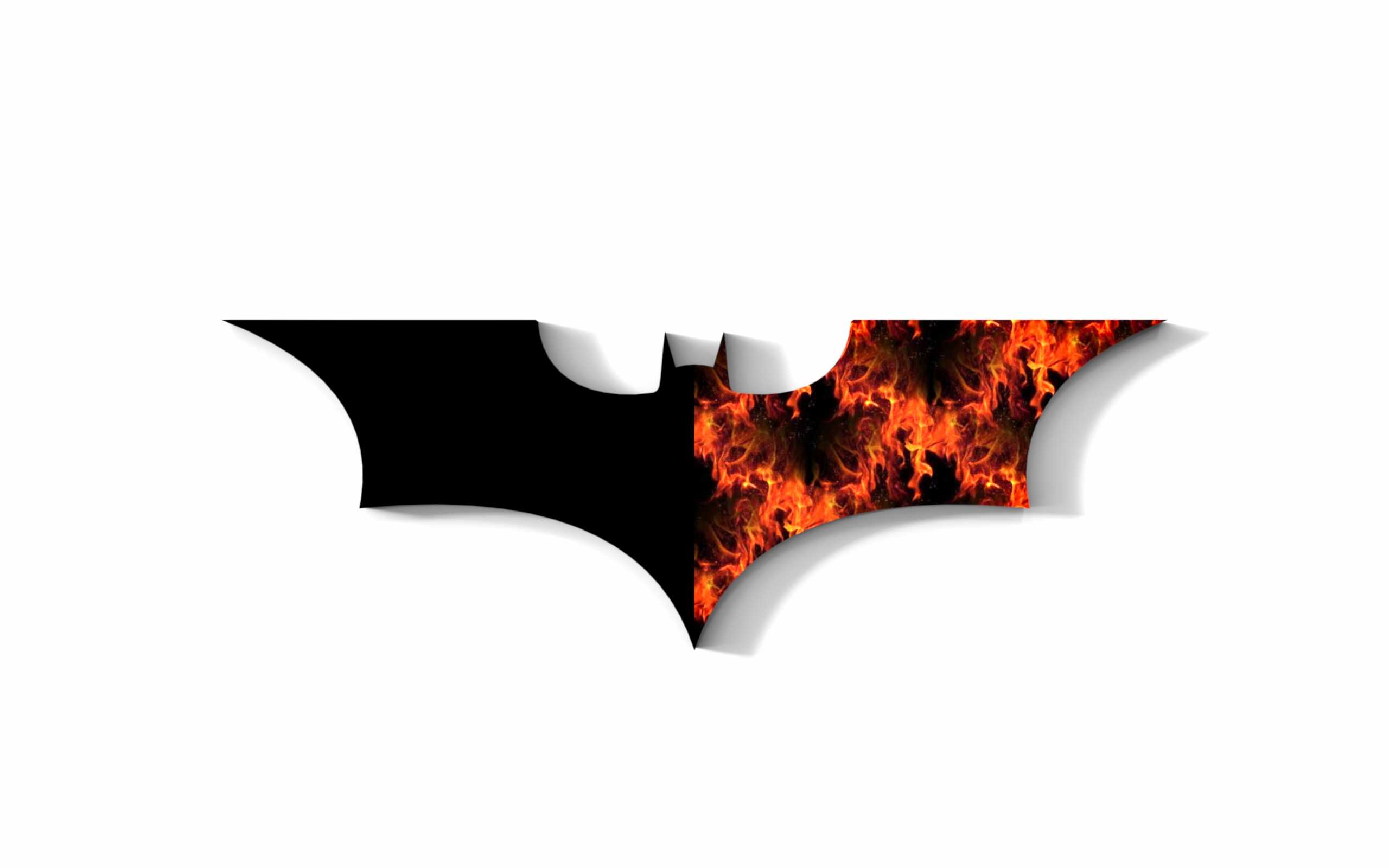

　　这类带特殊纹理的IP标识立体件，常应用在主题改装、文创周边定制、主题展陈装置的配套装饰环节，比如机车外观覆盖件的装饰嵌块、主题机箱的侧透装饰件、潮玩手办的配套底座标识、线下主题门店的墙面立体装饰单元，不同场景下对安装固定的结构要求差异较大，建模阶段需要提前预留适配不同安装方式的结构余量。从实际建模逻辑来看，首先要保证标识外轮廓的辨识度，经典蝙蝠翼的折线弧度、耳尖的夹角比例、翼展方向的收放角度都要贴合大众认知的视觉记忆点，不能因为做纹理效果就破坏轮廓的识别性，这是这类IP标识建模的核心前提。轮廓定型后再处理表面的火焰纹理分区，纹理采用半区覆盖的设计，左侧保留纯黑哑光面的基底质感，右侧做火焰渐变的纹理起伏，纹理的凹凸高度控制在1.

　　2mm以内，避免凸起过高在后续加工或者使用过程中出现剐蹭掉漆的问题，同时纹理的边缘做0.3mm的圆角过渡，消除尖锐棱边带来的加工应力集中问题。从安装边界来看，常规小尺寸应用场景下，整体翼展长度控制在120mm，高度控制在60mm，背部预留0.8mm深度的背胶粘贴槽，适配3M双面胶的粘贴厚度，不会因为胶层厚度导致标识安装后出现翘边、凸起的问题；如果是用于大尺寸展陈的场景，可以在建模时直接等比例缩放参数，背部预留M3螺丝的安装沉孔，沉孔深度控制在2mm，保证螺丝安装后不会突出标识表面，不破坏正面的视觉完整性。建模过程中要注意曲面的连续性，整个标识的外边缘做15度的斜切拔模角度，不管是采用3D打印加工、还是CNC精雕加工、

　　或者是开模注塑生产，都能顺利脱模，不会出现倒扣卡模的问题。火焰纹理区域的曲面要和基底曲面做G2连续过渡，避免出现台阶棱线，后续做表面喷涂处理的时候，漆层可以均匀附着，不会在纹理衔接处出现积漆、流挂的问题。另外在结构设计上，整个标识的基底厚度统一为3mm，保证足够的结构强度，日常使用中不会因为轻微磕碰就出现断裂变形，同时这个厚度也不会过于厚重，粘贴在曲面覆盖件上的时候，可以通过轻微的形变适配一定曲率的安装面，不需要额外做曲面适配的二次加工。针对不同的加工工艺，建模时也做了对应的结构适配：如果采用光固化3D打印，纹理的最小凹凸细节控制在0.2mm以上，保证打印过程中不会出现细节丢失；如果采用金属蚀刻加工，整体厚度可以调整为1mm，

　　边缘做无毛刺的钝化处理；如果采用亚克力激光切割加背面UV打印的工艺，模型可以直接拆分出轮廓切割线和纹理对位线，方便加工时快速对位，不需要重新描图。这类标识件虽然不属于传统的传动承重零部件，但在结构设计上依然要遵循机械加工的基本逻辑，所有的棱边倒角、拔模角度、安装预留位都要符合实际加工的工艺要求，不能只追求视觉效果忽略生产可行性，很多新手建模时容易把纹理做的过于尖锐、或者忽略背部安装结构的预留，导致加工出来的成品无法安装，或者安装后牢固度不足容易脱落。在实际的项目应用中，这类IP标识往往是整套外观设计的视觉点睛部分，尺寸精度要求控制在±0.1mm以内，和安装位的贴合间隙不能超过0.2mm，否则会出现明显的安装缝隙，影响整体的视觉质感，所以建模阶段就要把安装面的平面度公差考虑进去，整个背部安装面的平面度控制在0.05mm以内，保证粘贴或者螺丝固定后，标识和安装基面完全贴合，不会出现局部悬空的问题。另外针对户外使用的场景，建模时可以在标识边缘预留0.5mm的防水胶圈安装槽，配合防水胶圈使用，可以避免雨水进入标识和安装面之间的缝隙，长期使用也不会出现背胶失效、标识脱落的问题。
