涡卷形平面发条弹簧结构三维设计

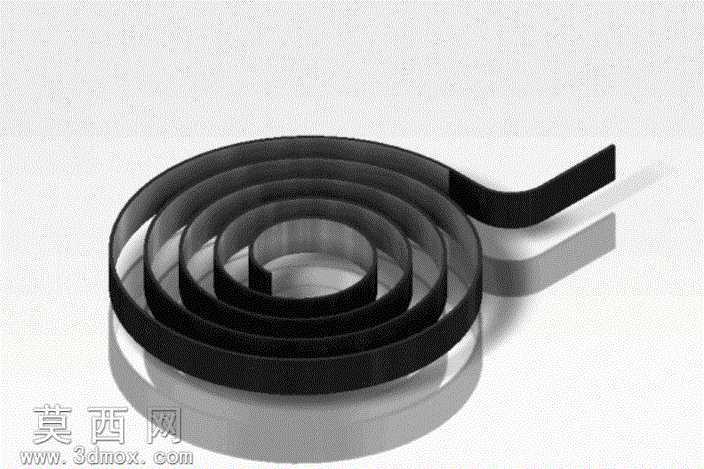

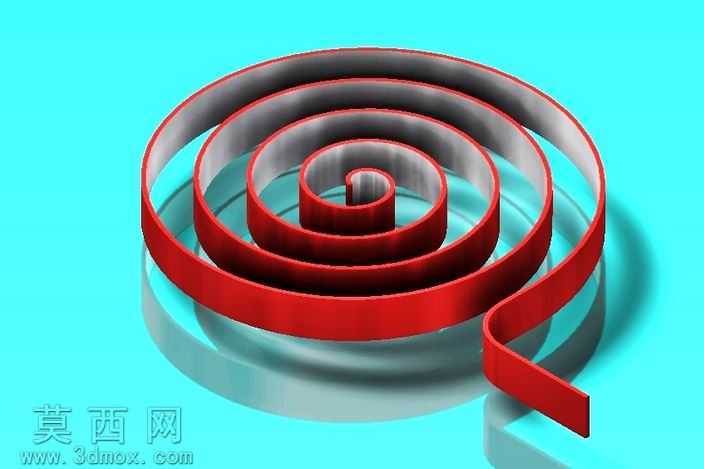

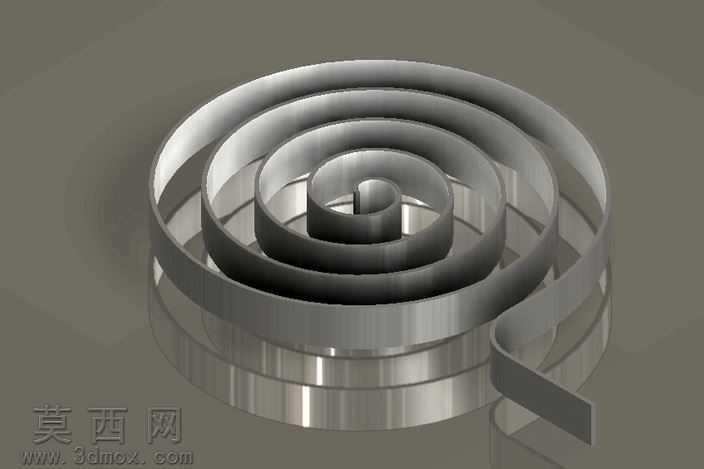

本作品为涡卷形平面发条弹簧的三维参数化设计成果，建模阶段采用Autodesk Inventor软件完成全流程构建，首先通过草图绘制确定涡旋线的基准轮廓，严格按照等距螺旋的曲率变化规律绘制多圈连续的涡卷曲线，保证每一圈簧带的间距均匀一致，避免出现结构干涉或应力集中的设计缺陷。建模过程中采用扫掠特征作为核心构建方式，将等截面的矩形簧带截面沿预先绘制的涡旋引导线进行扫掠生成主体结构，同时对外伸的工作端进行单独的折弯处理，按照实际装配需求设计平直的伸出段，保证端部能够与外部驱动构件可靠卡接。材质设置阶段针对弹簧钢的物理特性进行参数匹配，为模型赋予高弹性合金钢材的材质属性，调整表面粗糙度参数模拟冷轧弹簧钢带的哑光金属质感，渲染阶段采用柔和的侧上方打光方案，清晰呈现每一圈簧带的层叠结构与边缘轮廓，通过阴影效果强化涡卷结构的立体层次感，直观展现簧带的厚度与卷绕的紧密程度。结构设计上充分考虑平面涡卷弹簧的工作特性，整体为阿基米德螺线卷绕形态，从中心固定端向外逐圈扩大直径，簧带采用等厚度等宽度的截面设计，保证扭矩输出过程中应力分布均匀，外伸端的折弯角度经过反复校核，确保工作过程中不会出现端部滑脱或应力断裂问题。设计思路围绕发条弹簧的储能与复位核心功能展开，建模过程中对每一圈的卷绕半径进行参数化关联，可通过调整螺旋线参数快速适配不同扭矩需求的应用场景，既还原了平面涡卷弹簧的真实结构特征，也为后续的装配模拟、力学仿真分析提供了精准的三维模型基础，可直接用于钟表、卷尺、自动复位机构等相关产品的设计研发参考。
