可调流量密封胶施胶枪结构设计

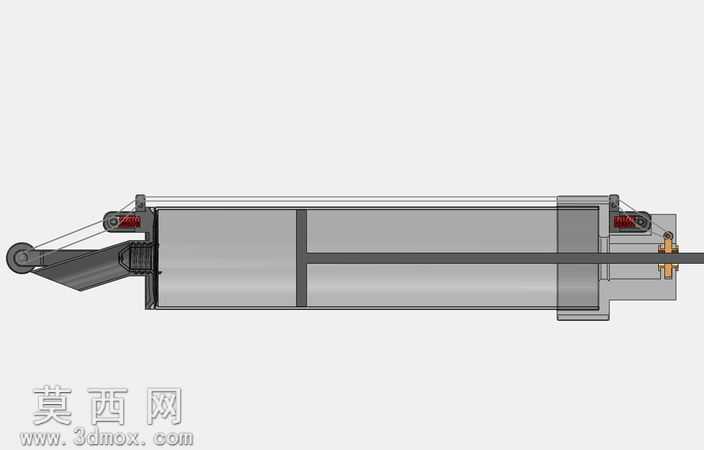

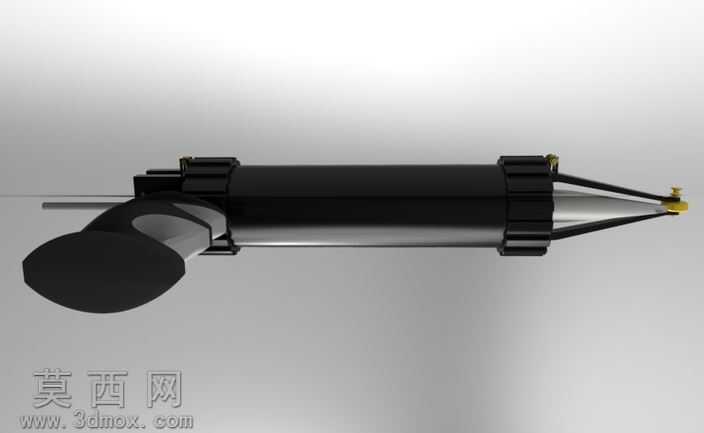

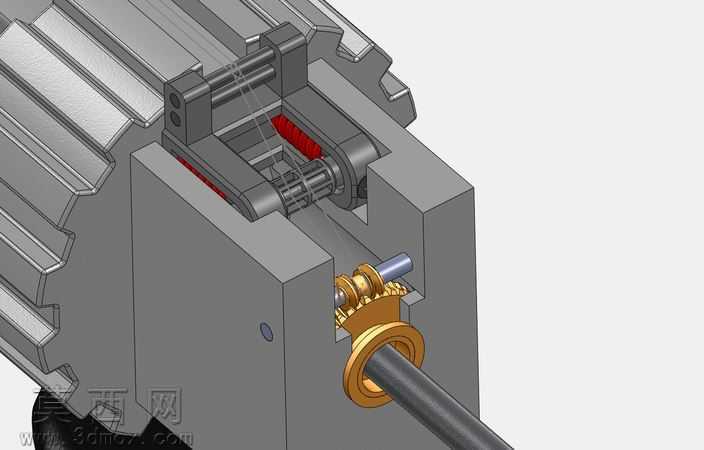

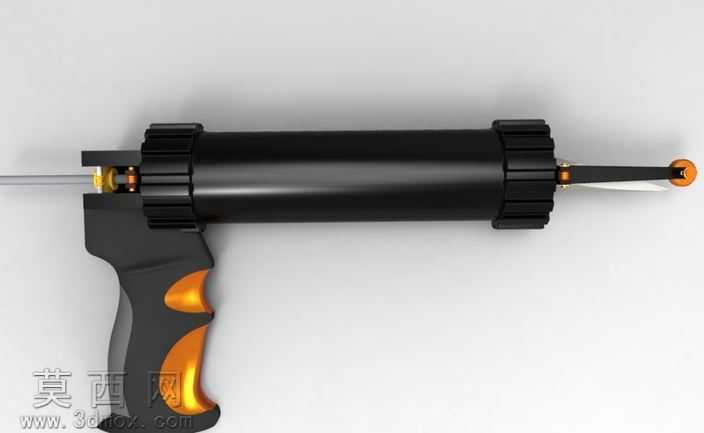

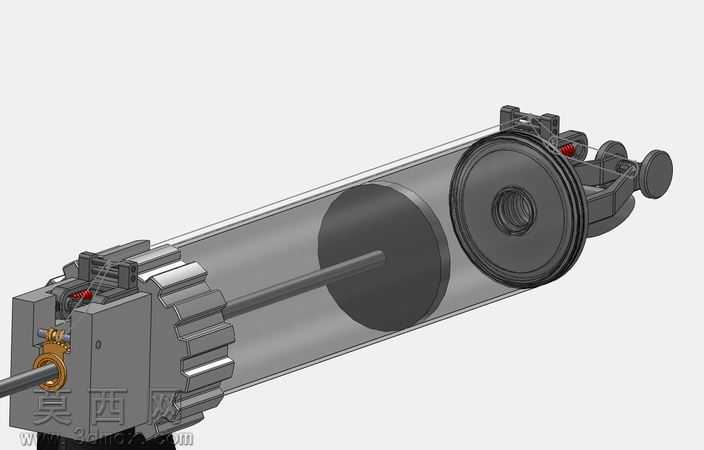

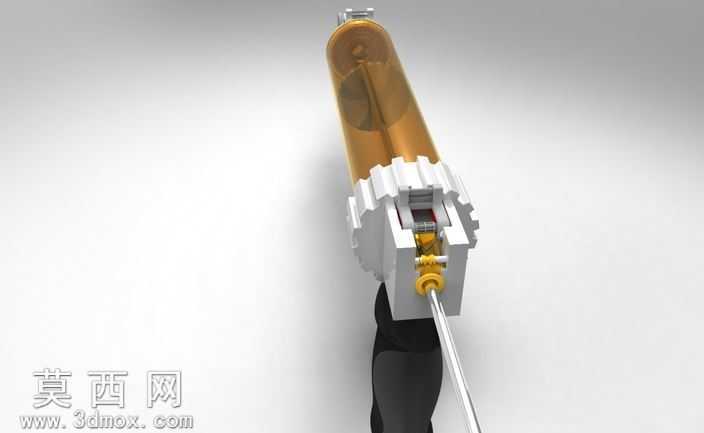

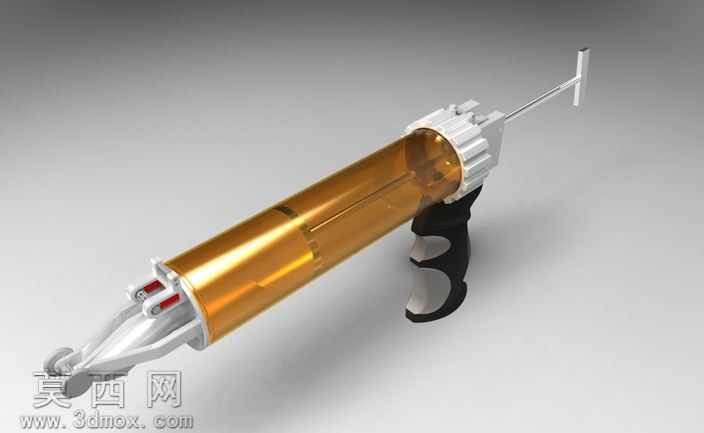

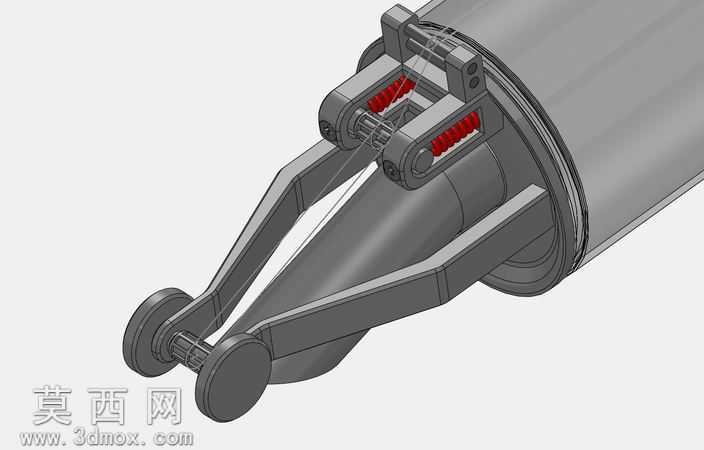

本作品为手持密封胶施胶工具的三维结构设计，采用SolidWorks完成全参数化建模，通过真实渲染还原产品的实际外观与材质表现。建模过程中首先梳理施胶枪的功能逻辑，针对密封胶施胶过程中流量难以精准控制的痛点，设计了带涡轮调节的出胶控制结构，核心调节涡轮与小轮传动组件配合，实现施胶流量的线性调控，让使用者可以根据不同施工场景的缝隙宽度、施胶厚度需求，灵活调整出胶量，避免胶体过量溢出造成的材料浪费与清理难题。外观建模阶段，针对手持使用的人机需求，将握持手柄设计为贴合手掌弧度的曲面造型，采用哑光防滑的橡胶材质模拟，提升长时间握持操作的舒适度；枪身主体的储胶套筒采用半透明琥珀色工程塑料材质渲染，可直观观察内部剩余胶量，方便使用者及时更换胶棒；前端出胶嘴采用金属质感的黄铜材质表现，搭配细长不锈钢出胶针头，保证出胶路径的精准性，适配狭小缝隙的施胶作业。结构设计上，将涡轮调节组件集成在枪身前端的白色硬质塑料基座内，各传动零件间预留合理的装配间隙，既保证调节动作的顺滑无卡顿，也避免胶体渗入传动结构造成堵塞；扳机与内部推胶结构做联动设计，扣动扳机的行程与涡轮调节的开度共同控制出胶速度，实现稳定均匀的施胶效果。渲染阶段采用工作室柔光环境，通过多角度光影突出产品各部件的材质差异与结构细节，金属部件的反光、塑料部件的磨砂质感、橡胶手柄的哑光肌理都做了精细化调整，让整体模型既具备完整的可装配结构合理性，也拥有贴近量产产品的真实视觉表现，可用于施胶工具的结构验证、产品展示以及相关教学演示场景。
