计算机CPU散热冷却风扇结构设计

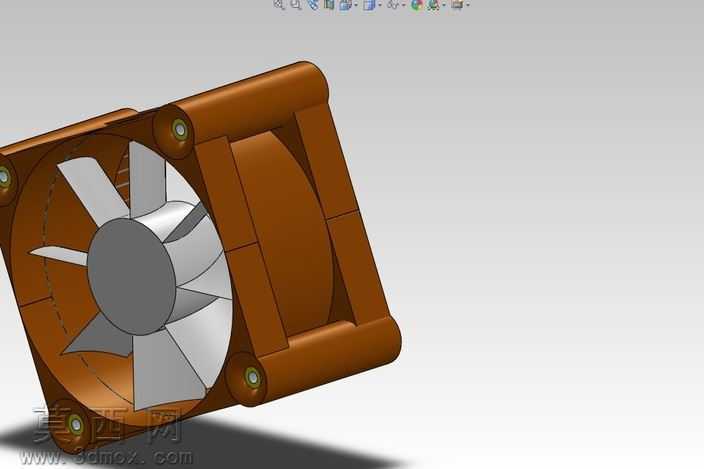

本作品为计算机CPU散热用轴流冷却风扇三维建模设计，整体采用SolidWorks完成全参数化建模，模型完整还原了风冷散热风扇的全部装配结构，可直接用于结构验证、装配干涉检查与渲染展示。建模过程中首先对风扇外框进行结构搭建，外框采用一体化注塑成型的方形圆角结构设计，四个角预留标准安装孔位，孔位内嵌金属衬套结构，避免安装时螺丝锁紧造成塑料框体开裂，框体侧边设置加强筋结构，提升整体结构强度的同时控制框体壁厚均匀，减少注塑生产时的缩痕风险。扇叶部分采用七叶后掠式轴流叶片设计，建模时通过曲面放样构建叶片的三维曲面，精准控制叶片的安装角、弦长与扭转弧度，保证叶片旋转时可以产生稳定的轴向气流，同时降低叶片切割气流产生的风噪，叶片与中心轮毂采用一体化连接结构，轮毂中心预留电机轴装配孔位，匹配标准直流无刷电机的安装尺寸。模型还完整构建了风扇内部的电机容纳腔体，腔体与外框之间通过多道连接筋位固定，筋位采用流线型设计，减少对出风气流的阻挡，降低风阻损耗。渲染阶段对不同部件赋予差异化材质，外框部分赋予棕色哑光工程塑料材质，模拟常用的PBT阻燃注塑材质的质感，扇叶部分赋予银灰色半哑光塑料材质，还原玻纤增强PP材质的视觉效果，安装孔内的金属衬套赋予金属镀锌材质，还原金属零件的光泽质感。场景搭建时采用柔和的工作室漫反射光源，添加柔和的地面阴影，清晰展现风扇的整体轮廓与结构细节，通过多角度的视角调整，完整呈现风扇的正面结构、侧面安装结构与内部叶片布局。整个建模过程严格遵循电脑散热风扇的实际生产尺寸规范，各部件之间预留合理的装配间隙，扇叶与外框内壁之间保留均匀的转动间隙，避免旋转时出现剐蹭问题，整体结构设计兼顾散热性能、结构强度与生产工艺可行性，可用于电脑散热配件的结构设计参考、教学演示或3D打印验证。
