工业立式罐体配套弯管连接结构设计

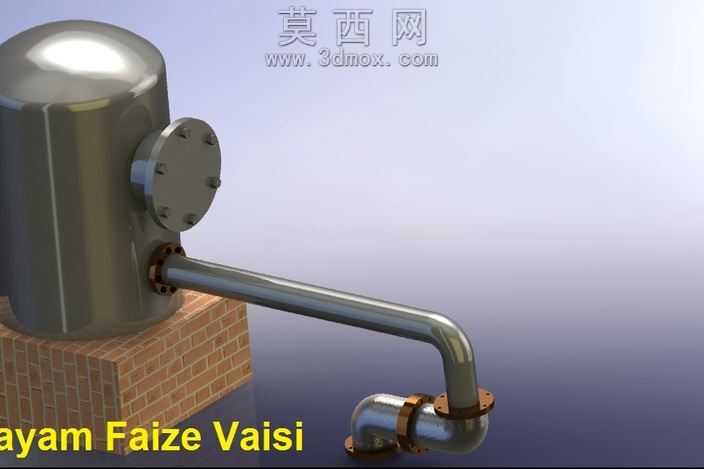

本作品为工业流体输送场景下的立式罐体配套管路连接结构三维建模成果，建模过程以SolidWorks为核心工具，遵循工业管路设计的实际工程规范完成全流程搭建。建模阶段首先完成立式承压罐体的主体构建，采用旋转凸台命令生成等壁厚的圆柱罐体与椭圆封头结构，精准还原罐体侧部的法兰接口开孔尺寸，确保接口位置与后续管路的对接精度；侧部检修盲板采用多特征阵列方式完成螺栓孔与紧固螺栓的排布，还原法兰连接的密封面结构细节。管路部分采用扫描特征完成90度弯管的成型，严格匹配工业管道的弯曲半径规范，避免管路流阻过大的设计缺陷，管路两端的连接法兰采用与罐体接口同规格的尺寸参数，还原法兰盘的密封槽、螺栓通孔结构，配套的紧固螺栓、铜质密封垫片均单独建模完成装配，还原实际工程中法兰连接的密封逻辑。基座部分采用纹理化建模思路还原砖砌支撑结构的砖块排布与砌筑肌理，为罐体提供符合实际承重逻辑的支撑结构。材质渲染阶段针对不同部件匹配对应工业材质：罐体与管路采用哑光不锈钢金属材质，调整反射参数还原金属表面的细腻磨砂质感与环境反射效果；法兰螺栓采用镀锌碳钢材质，突出金属紧固件的冷硬质感；密封垫片采用铜质金属材质，还原铜件的暖调金属光泽；砖砌基座采用哑光陶土砖材质，添加细微的表面凹凸纹理与色差变化，还原真实砌筑结构的粗糙质感。场景布光采用三点布光逻辑，主光源模拟工业厂房的侧方自然光，突出金属部件的高光轮廓与结构转折，辅光源补全暗部细节避免结构死黑，顶部轮廓光勾勒罐体与管路的边缘轮廓，提升整体渲染图的立体感与真实感。设计过程中充分考虑管路的安装可行性与流体输送合理性，弯管的走向避开罐体检修区域，法兰连接位置预留足够的螺栓拆装空间，整体结构完全贴合工业现场的管路安装实际需求，可用于工业管路教学演示、方案展示等场景。
