调心球轴承精密三维结构设计作品

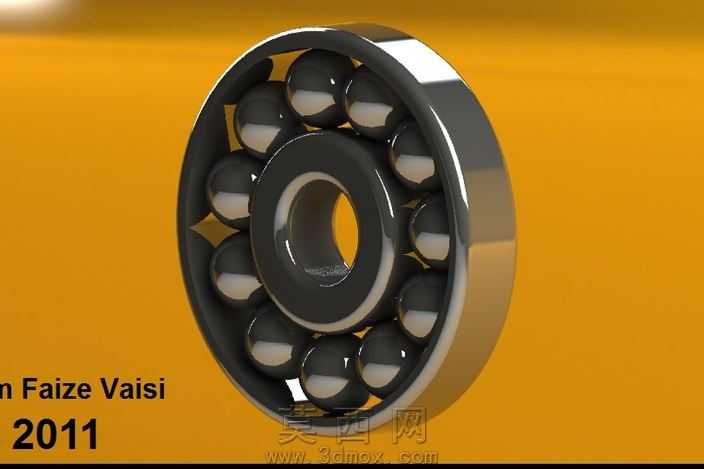

本作品为调心球轴承的三维建模设计成果，建模过程严格遵循滚动轴承的实际结构参数与装配逻辑，完整还原了该类轴承的全部核心组成部件。建模阶段首先完成基准坐标系的搭建，以轴承中心轴线为核心基准，依次构建内圈、外圈、滚动体、保持架的基础轮廓：内圈部分精准还原了与轴配合的圆柱内孔、与滚动体贴合的弧形滚道结构，滚道的曲率半径经过参数化校准，完全匹配滚动体的球面尺寸，保证二者装配后可实现顺畅的相对转动；外圈部分还原了与轴承座配合的圆柱外圆面，以及对应内圈滚道的弧形外滚道，内外滚道的球面曲率中心存在预设偏移量，以此实现调心球轴承特有的调心性能，可在轴出现小幅偏斜时依旧维持正常运转状态。滚动体采用标准球形钢球结构，建模时通过圆周阵列命令完成全部钢球的均匀排布，每颗钢球的球心均处于轴承的节圆直径上，相邻钢球的间距经过计算，既保证足够的承载接触点，又避免滚动体之间出现摩擦干涉。保持架部分采用浪形冲压保持架的结构形态，建模时还原了兜孔的弧形包裹结构，每个兜孔恰好容纳一颗钢球，可将滚动体均匀分隔，引导滚动体在滚道内稳定运转，同时保留合理的润滑间隙。材质与渲染阶段，针对轴承的金属材质特性进行参数调试，内外圈与滚动体采用高碳铬轴承钢材质表现，调整金属材质的反射率、粗糙度与高光参数，还原轴承钢经精密磨削后的光亮金属质感，表面呈现出清晰的环境反射效果，边缘处的高光过渡自然，精准体现机加工零件的高精度表面特征；保持架部分采用冲压钢板材质，适当调高粗糙度参数，还原冲压件的哑光金属质感，与滚动体、内外圈形成明确的材质区分。渲染场景采用暖橙色纯色背景，搭配柔和的三点布光方案，主光源从斜上方投射，突出轴承的立体轮廓与金属光泽，辅助光源补充暗部细节，避免结构阴影过深遮挡细节，轮廓光勾勒轴承的外边缘，让整体结构层次更加清晰。设计过程中全程遵循机械设计的装配逻辑，所有部件的配合公差经过模拟校验，内圈与滚动体、外圈与滚动体之间保留合理的运转间隙，保持架与滚动体之间的间隙符合实际装配要求，整体模型无结构干涉、无破面、无重叠面，可直接用于装配模拟、运动仿真、工程出图等后续应用场景，完整展现了调心球轴承的结构原理与精密机械零件的设计逻辑。
