数据中心机房整体布局三维设计方案

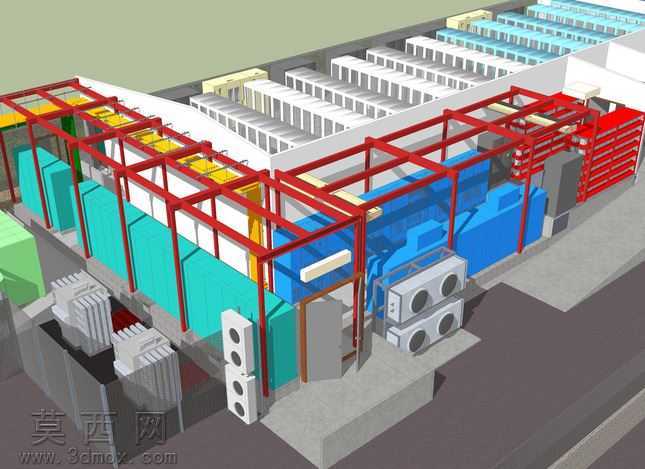

本作品为数据中心机房的整体三维布局设计方案，采用三维建模方式完整还原机房从主体钢结构框架到内部功能模块的全要素排布，建模过程中严格遵循数据中心建设的空间规范，对不同功能区域的尺寸比例做了精准把控。模型首先搭建了红色的主体钢结构承重框架，明确了机房的整体层高与柱网间距，为后续内部设备排布确立了空间基准。在功能分区设计上，模型划分了核心机柜排布区、制冷配套区、管线走线路由三大核心板块：核心机柜区按照冷热通道隔离的设计逻辑，规整排布了多组标准服务器机柜，机柜采用灰白配色还原真实设备外观，预留了足够的运维通道空间；制冷配套区设置了多组大型空调机组，采用青蓝色与亮蓝色区分不同功能的制冷模块，对应精密空调、冷量分配单元等不同设备，同时还原了空调机组的出风口、检修门等细节结构，确保制冷气流组织的设计合理性；管线路由部分沿着钢结构框架预留了分层走线空间，对应强电、弱电、制冷管线的不同排布路径，避免不同管线交叉干扰。材质渲染方面，对钢结构框架做了金属防锈漆面的质感表现，机柜部分还原了金属钣金的哑光质感，制冷设备外壳做了对应的漆面质感区分，地面采用水泥基面的写实材质，整体渲染效果清晰直观，能够完整呈现机房建成后的整体视觉效果。设计思路上以实用性为核心，优先保障设备运维空间、制冷效率与走线合理性，在有限的空间内最大化提升机柜装机容量，同时兼顾消防通道、设备检修空间的合规性要求，所有模块的排布都预留了后期设备扩容的调整空间，可作为数据中心前期方案沟通、施工排布参考的直观三维展示载体，帮助项目参与方快速理解机房的整体布局逻辑与各功能模块的位置关系，减少二维图纸沟通的理解偏差。
