俄标水泵电气控制箱三维设计作品

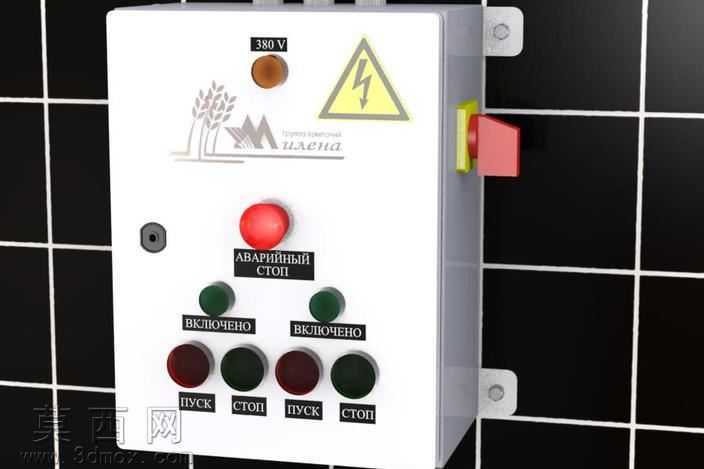

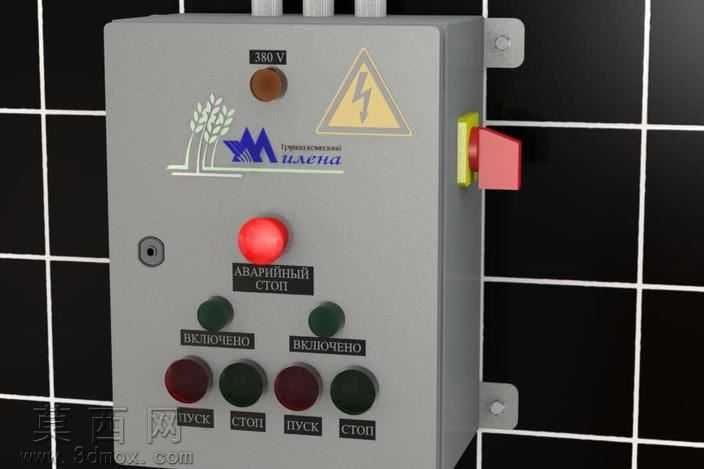

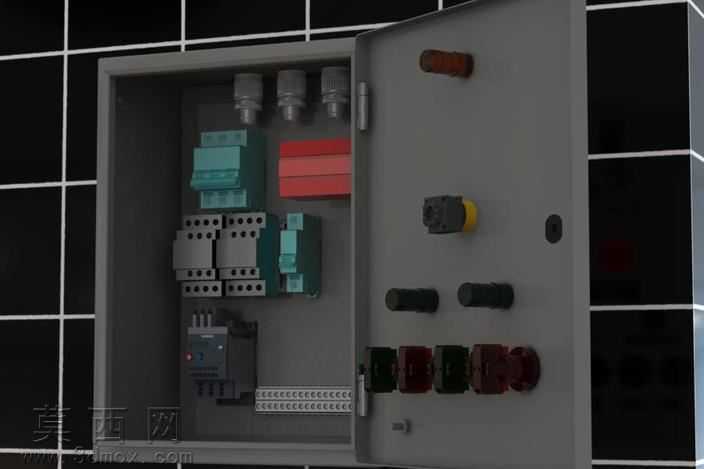

本作品为水泵配套电气控制箱的三维建模成果，建模过程中严格遵循工业电控设备的实际设计规范，首先完成箱体主体的结构搭建：采用冷轧钢板弯折成型的标准壁挂式箱体结构，侧边预留壁挂安装固定耳，安装耳上精准开设标准安装孔位，保证模型可直接匹配实际安装场景的尺寸要求。箱体侧边设置红色隔离开关操作手柄，手柄搭配黄色防误操作护圈，还原真实设备的安全防护设计细节。面板区域的建模按照俄标电控设备的布局逻辑完成：顶部设置380V电源指示灯，旁侧粘贴标准高压警示标识，同时还原俄式农业配套设备的专属标识图案，保证外观还原度。面板核心操作区从上至下依次布局红色蘑菇头式急停按钮，急停按钮下方设置两排绿色电源接通状态指示灯，指示灯下方对称布局两组启动、停止控制按钮，每个按钮旁侧均精准还原俄文功能标识文字，文字排版、字号比例完全参照实物比例设置，无变形错位问题。材质渲染阶段，箱体主体采用哑光白色喷塑金属材质，还原工业电控箱的真实表面质感；按钮部分根据功能区分材质：急停按钮采用亮面红色工程塑料，状态指示灯采用半透明磨砂绿色塑料，启动停止按钮分别采用红、绿半透明按钮材质搭配黑色底座，侧边隔离开关手柄采用亮面红色工程塑料搭配黄色塑料护圈，高压警示标识采用黄底黑边反光印刷材质，所有标识文字采用黑色哑光印刷质感，金属安装耳采用镀锌钢板的哑光银灰色金属质感，整体渲染效果贴近真实工业设备的视觉表现。结构设计上还原了电控箱的内部安装空间预留，面板与箱体的卡扣连接结构、侧边开关的联动结构均做了建模还原，保证模型结构逻辑符合真实产品的装配关系，可用于电控设备教学演示、产品方案展示、场景配套建模等多种用途。
