梁赞变电站用10千伏高压开关柜三维设计

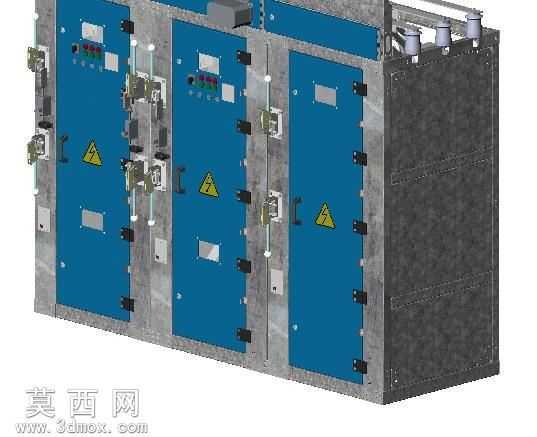

本模型为10千伏高压开关柜三维设计，应用于梁赞变电站配电场景，采用SolidWorks软件完成全参数化建模，整体为多柜并排拼接的柜体结构，还原了高压开关柜的真实工业外观与内部布局逻辑。建模过程中首先搭建柜体整体框架，以金属板材折弯成型的结构逻辑为基础，精准绘制柜体侧板、顶板、底板的钣金特征，还原了板材拼接处的螺栓孔位、焊接折边等细节，保证柜体结构的密封性与结构强度符合高压配电设备的防护要求。柜门部分采用蓝色喷塑金属材质设计，表面设置高压警示标识、操作观察窗、机械联锁操作机构、门锁铰链等细节，每个柜门的铰链位置、锁具安装位、操作手柄的行程结构都按照真实高压柜的机械结构进行建模，还原了五防联锁的机械结构布局，确保操作机构的动作逻辑符合高压配电设备的安全规范。柜体顶部设置了进出线套管结构，还原了高压绝缘套管的外形与安装法兰细节，柜体侧面采用金属磨砂质感的材质表现，模拟冷轧钢板经磷化喷塑后的表面质感，柜门蓝色部分采用哑光喷塑材质参数，警示标识采用黄底黑边的反光材质设置，金属部件区分了冷轧钢板、铸铝操作件、绝缘塑料件等不同材质的视觉表现，渲染效果贴合工业现场设备的真实质感。设计过程中充分考虑高压开关柜的电气安全距离要求，柜体内部预留了断路器安装腔、母线腔、电缆腔的分隔空间，柜体拼接处的密封结构、接地螺栓位置都做了精准还原，整体模型结构完整，细节覆盖了柜体外部操作件、警示标识、安装固定结构、拼接密封结构等全部外观特征，可用于变电站配电场景的布局演示、设备结构教学、高压配电方案的可视化展示，模型装配关系清晰，各部件可单独拆分编辑，能够满足后续工程演示、结构校核等不同场景的使用需求。
