双轮组吊装导向滑轮结构三维设计

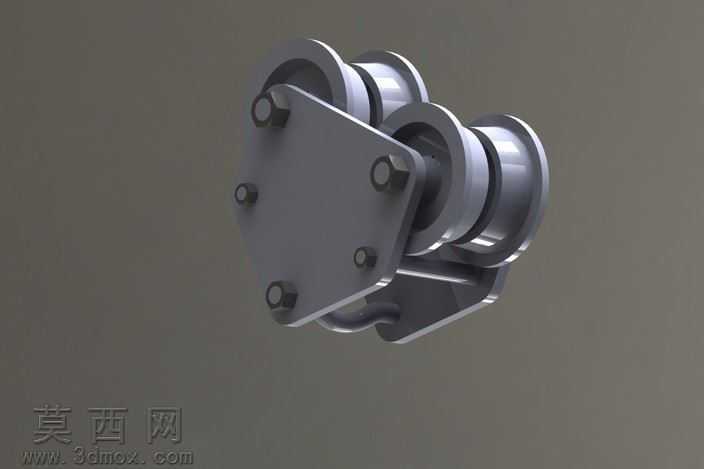

本作品为双轮组结构的导向吊装滑轮，采用三维建模软件完成全参数化设计，建模过程中优先采用自底向上的装配设计逻辑，先完成单个滑轮轮体、连接销轴、安装基板、紧固螺栓、底部吊环等独立零件的建模，再通过同轴、重合、平行等标准配合关系完成整体装配，确保各部件之间的运动间隙符合实际使用要求，轮体可绕销轴顺畅转动无卡滞。模型渲染阶段采用哑光金属材质模拟实际五金构件的表面质感，对轮体的凹槽工作面做了轻微的粗糙度区分，还原机加工金属件的真实视觉效果，安装基板的螺栓孔位、边角倒角均按照实际五金件的加工工艺做了细节处理，避免出现不符合生产逻辑的尖锐直角。结构设计上采用双侧双轮的排布形式，相比单轮结构拥有更好的导向稳定性，可适配双轨导向的使用场景，安装基板采用多边形平板结构，六个紧固点位均匀分布，保证轮组与安装基座连接的牢固性，底部集成的吊环结构可直接挂载负载，省去额外的连接配件。设计思路围绕简易实用的通用五金配件定位展开，没有冗余的复杂结构，所有零件均采用常规五金加工即可实现的形态，轮体的凹槽弧度适配常见的圆轨、钢丝绳尺寸，可直接用于小型起重设备、移动导向机构、滑轨吊具等场景的方案参考，建模过程中对所有配合面做了公差预留的模拟，确保模型导入工程场景后可直接用于干涉检查、装配模拟，无需额外调整结构参数。整体模型结构简洁明了，各零件的特征树清晰可编辑，可根据实际使用需求调整轮径、安装孔距、吊环承重规格等参数，适配不同的负载与安装场景。
