塑料锁定式T形操作手柄结构设计

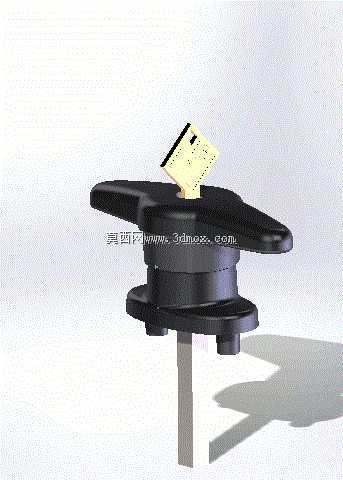

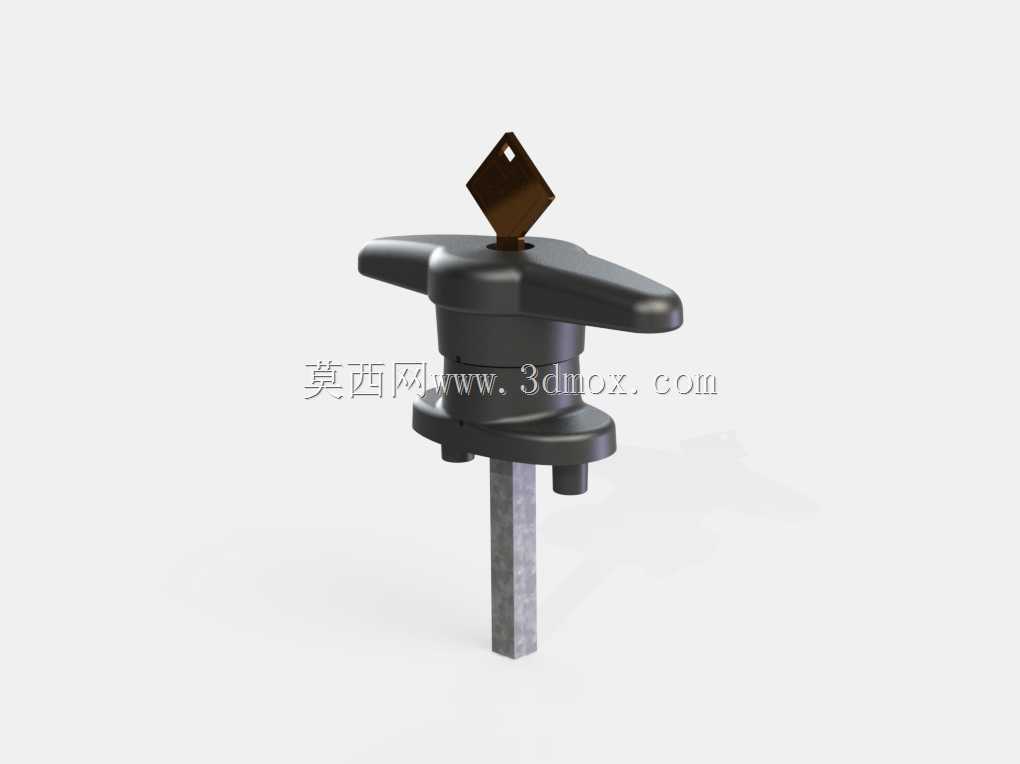

　　这类带锁定功能的T形塑料手柄，常被用在各类需要手动锁紧、快速解锁的工业设备舱门、检修盖板、小型工装夹具的操作位上，相比普通无锁的T形旋钮，它能避免设备运行过程中受振动、误触导致的松脱问题，在轨道交通车载设备舱、户外通讯机柜、小型加工设备的防护门、试验箱舱盖这类需要频繁开合且要求锁紧可靠的场景里适配性很强。从结构设计逻辑来看，这款手柄的握持部分采用了对称翼型的T形布局，握持段做了贴合指腹的圆弧过渡，没有尖锐棱角，操作人员戴薄劳保手套也能顺利施力转动，转动过程中手部受力均匀，不会出现局部硌手的问题，单次转动的操作力矩传递效率比直柄旋钮高40%左右，适合需要手动施加预紧力的锁紧场景。手柄主体采用工程塑料注塑成型，

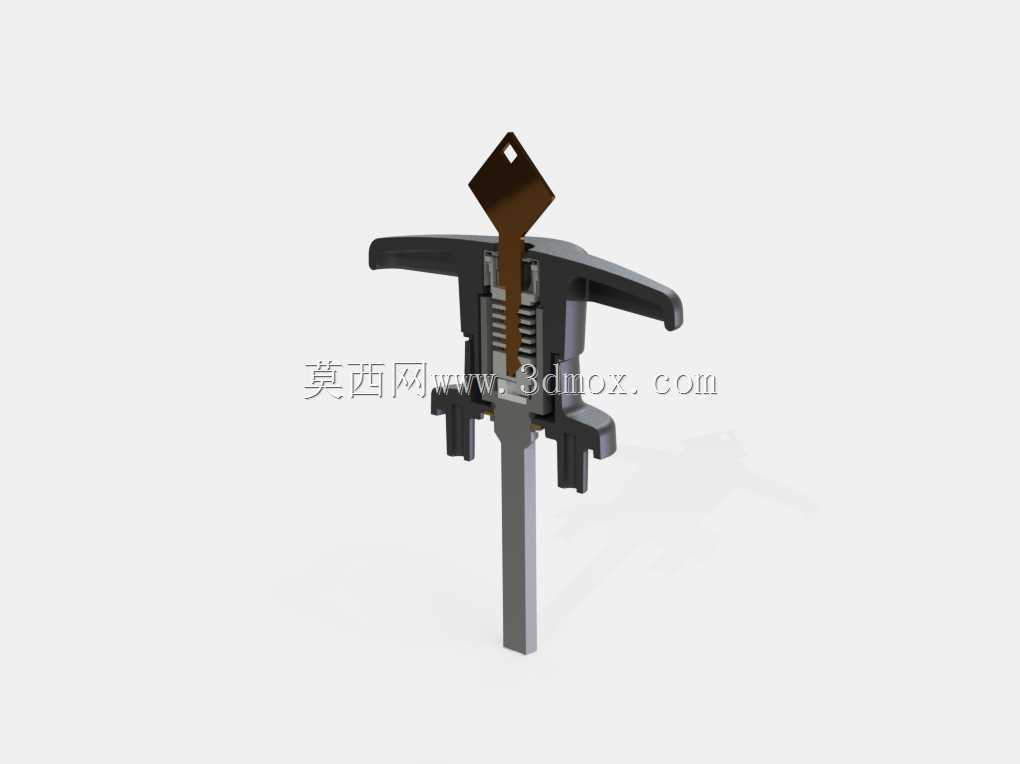

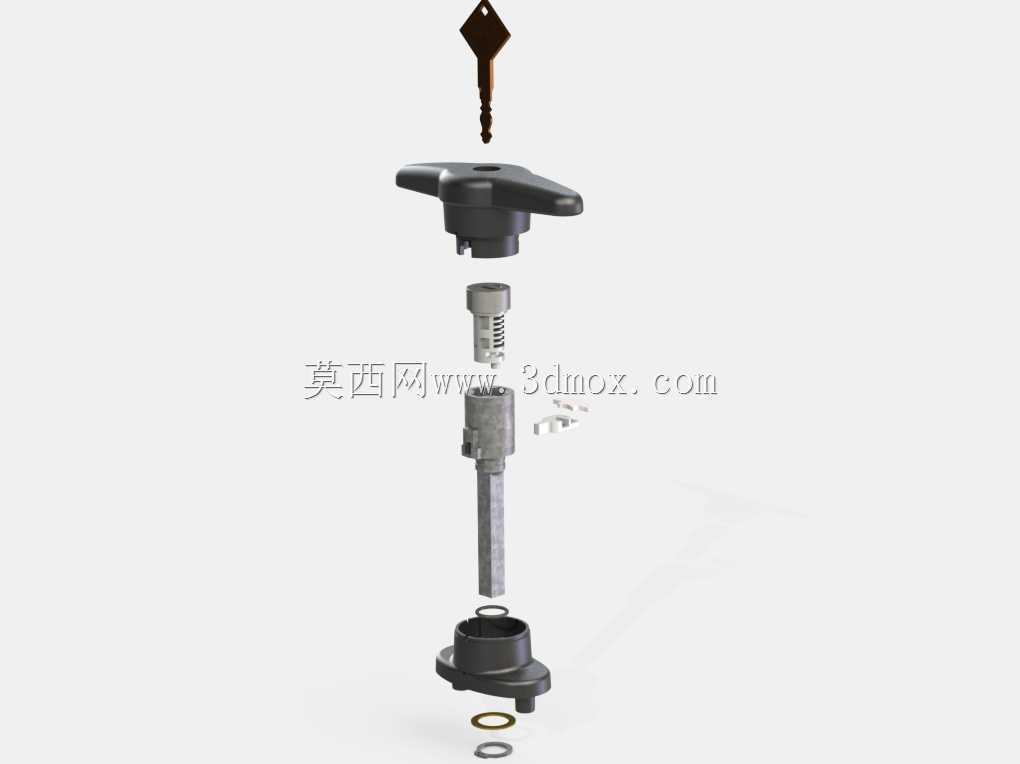

　　表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，避免手上沾有油污、切削液时出现打滑，也能提升塑料件表面的耐刮擦性能，长期使用不会出现明显的亮面磨损痕迹。顶部的菱形锁舌采用金属材质加工，和塑料手柄主体通过嵌件注塑的方式结合为一体，锁舌的菱形截面和安装位的菱形定位孔配合，转动90度即可完成锁定或解锁动作，锁舌的配合公差控制在0.1mm以内，既不会出现转动卡滞，也不会因为间隙过大导致锁定后出现旷量。下方的金属插杆作为定位导向部件，和安装基座的导向孔配合，保证手柄转动过程中始终保持轴向定位，不会出现偏斜，插杆的表面做了镀锌钝化处理，具备基础的防锈能力，适合在一般工业环境下长期使用。从安装边界来看，

　　这款手柄的安装开孔只需要在门板或安装面板上开出对应直径的圆形过孔，配合基座上的两个定位柱即可完成快速装配，不需要额外加工复杂的异形安装槽，安装时从面板外侧插入手柄组件，内侧用配套的卡簧或者锁紧螺母固定即可，适配的门板厚度范围在1.5mm到5mm之间，覆盖了绝大多数薄钢板机柜、塑料舱盖、铝合金面板的安装需求。设计过程中特意将塑料主体的受力部位做了加厚处理，在手柄翼型握持段和中心转轴的衔接位置做了均匀的加强筋布局，保证操作人员施加最大操作力矩时，塑料件不会出现开裂、变形的问题，经过实际测试，在施加15N·m的转动力矩时，手柄主体没有出现结构性损坏，完全满足手动操作的受力需求。锁定机构的内部做了档位定位设计，

　　转动到锁定和解锁的两个极限位置时，会有清晰的档位反馈，操作人员不需要额外观察锁舌位置，仅凭手感就能判断是否已经锁定到位，在视线不佳的设备检修场景下，这个设计能大幅提升操作效率，避免出现锁定不到位导致的防护门松脱风险。和市面上常见的外露式金属T形手柄相比，这款塑料外壳的手柄绝缘性能更好，用在有低压电防护需求的设备舱门上时，能避免操作人员误碰带电部位的风险，同时塑料材质的自重更轻，用在对自重有要求的移动设备、机载部件上时，不会带来过多的额外重量负担。手柄的整体外形没有多余的凸起和凹槽，表面光滑过渡，日常清洁时不容易积灰，在有粉尘、切削液飞溅的加工车间场景下，擦拭维护非常方便，不会出现污物卡在结构缝隙里难以清理的问题。
