封闭端滚花螺纹A-L型镶块结构设计

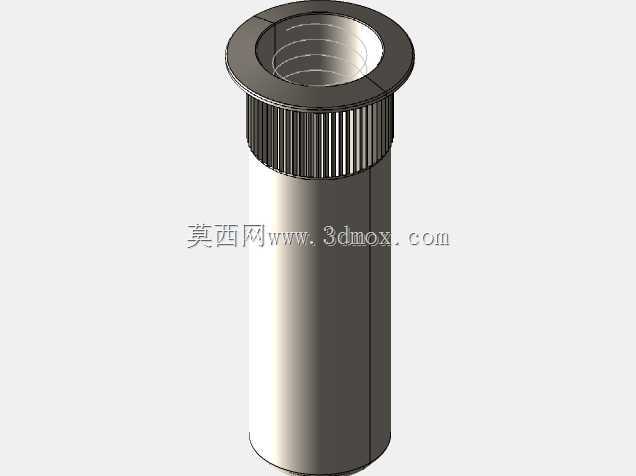

　　在薄板类构件的螺纹连接场景中，经常会遇到基材厚度不足、螺纹啮合长度不够导致的连接失效问题，尤其是在钣金机箱、铝合金型材框架、薄壁塑料壳体这类常见的工业构件装配环节，直接在薄壁基材上攻丝往往无法满足反复拆装的强度要求，甚至会出现基材螺纹孔滑牙、开裂的情况，滚花螺纹镶块就是针对这类痛点开发的专用连接构件。这款封闭端结构的A-L型镶块，首先在端部做了密封式设计，和通孔型镶块不同，封闭端可以阻挡装配过程中的碎屑、流体从螺纹孔端部渗入基材另一侧，在有密封要求的腔体类构件、液冷管路安装板、户外设备外壳的连接点位上，这种结构能省去额外的密封垫片工序，避免螺纹孔位置出现渗漏隐患。从结构设计逻辑来看，镶块外壁的滚花结构是核心的抗扭转设计，

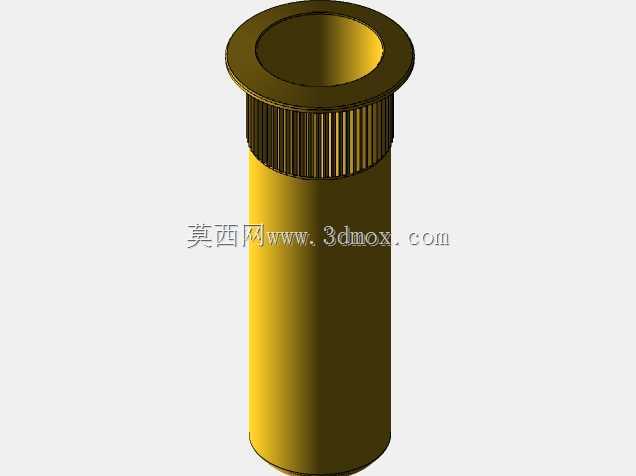

　　直纹滚花的齿牙在压入基材预制孔后，会和基材孔壁形成紧密的咬合，当螺栓拧入镶块内螺纹时，滚花齿嵌入基材产生的静摩擦力可以完全抵消螺栓拧紧时的扭矩，不会出现镶块跟着螺栓同步转动的问题，相比光面外壁的嵌件，滚花结构的抗扭承载力能提升40%以上，即使在反复拆装的工况下，也能保持镶块和基材的相对固定。不同材质的选型对应不同的使用场景，蒙乃尔合金材质的镶块具备极强的耐腐蚀性能，适合在海洋设备、化工管路这类有腐蚀介质的环境中使用，不会因为长期接触盐雾、酸碱介质出现锈蚀卡死的问题；黄铜材质的镶块延展性好，压装过程中不会出现脆裂，适合在冷轧钢板、硬质PVC这类硬度适中的基材上使用，压装后和基材的贴合度更高；铝合金材质的镶块自重轻，

　　和铝合金基材的电化学电位接近，不会出现双金属腐蚀问题，在航空航天配套的轻量化构件、消费电子的金属中框上应用广泛。从安装边界尺寸来看，镶块的头部法兰边是压装后的轴向定位结构，法兰边的直径大于预制孔直径，压装到位后法兰边会贴合在基材表面，既可以控制镶块的压入深度，也能分散螺栓拧紧时的轴向压紧力，避免薄壁基材被压溃；镶块主体的外径尺寸和预制孔采用过盈配合，过盈量根据基材硬度调整，在铝合金基材上过盈量控制在0.1-0.15mm，在钢板基材上过盈量控制在0.05-0.1mm，既能保证压装顺畅，也能确保足够的抱紧力。内螺纹的长度设计充分考虑了螺纹啮合的强度要求，即使基材厚度只有1.5mm，镶块的内螺纹有效啮合长度也能达到3倍螺纹公称直径，完全满足通用螺纹连接的啮合长度规范，不会因为螺纹啮合不足出现螺栓滑牙、脱扣的问题。在实际装配过程中，这类镶块采用压装方式安装，不需要额外的攻丝工序，只需要在基材上加工出对应尺寸的预制孔，通过手动压床或者自动化压装设备将镶块压入孔内即可完成安装，相比焊接螺母、拉铆螺母的安装方式，滚花镶块压装后不会在基材表面产生焊接变形、压痕，装配后的平面度更好，适合对外观面平整度要求高的设备外壳、装饰面板类构件的连接。在结构设计验证阶段，需要重点校核几个关键参数：首先是滚花齿的齿高和齿距，齿高过小会导致抗扭承载力不足，齿高过大则会导致压装力过大，甚至撑裂基材；其次是封闭端的壁厚，壁厚过薄会在螺栓拧入时出现端部鼓胀变形，

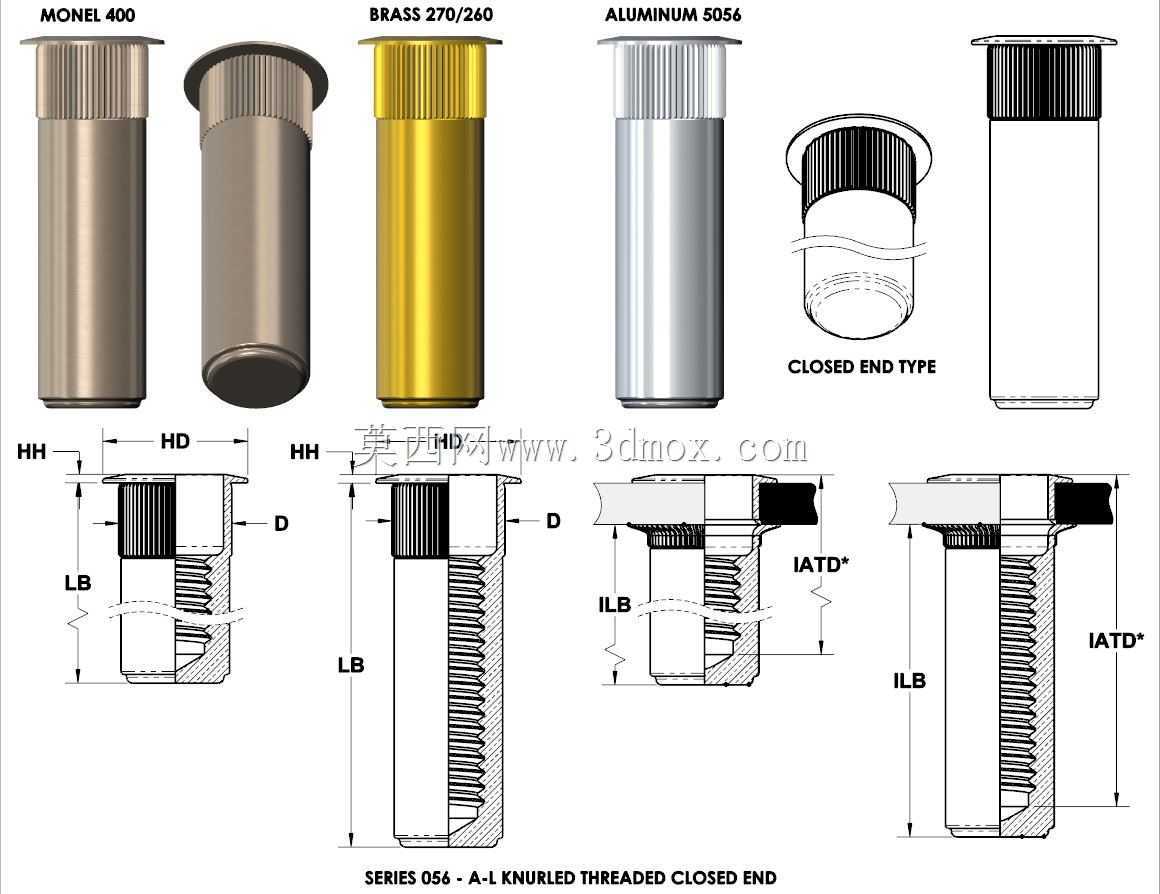

　　壁厚过厚则会增加不必要的材料成本和整体长度；另外法兰边的厚度也要匹配基材的承压能力，对于厚度小于1mm的超薄基材，法兰边厚度需要适当增加，避免压装时法兰边切入基材表面影响装配平整度。这类镶块在三维建模过程中，需要重点还原滚花齿的细节特征、内螺纹的完整牙型、封闭端的圆弧过渡结构，尤其是不同长度规格对应的LB、ILB等尺寸参数，要和实际安装的基材厚度一一匹配，避免出现压装后镶块突出基材背面、或者内螺纹长度不足的问题。在设备选型阶段，设计人员需要根据基材的材质、厚度、连接受力大小、使用环境的腐蚀等级来选择对应材质和规格的镶块，比如在有导电要求的接地连接点位，要优先选择黄铜或者铝合金材质的镶块，保证螺纹连接位置的导电连续性；在高温工况下使用的构件，要选择和基材热膨胀系数接近的材质，避免温度循环过程中镶块和基材之间出现松动。
