电机驱动卧式离心泵成套设备三维设计

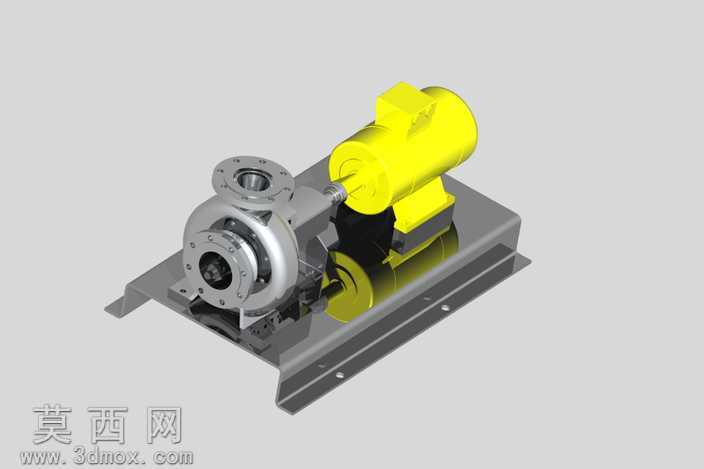

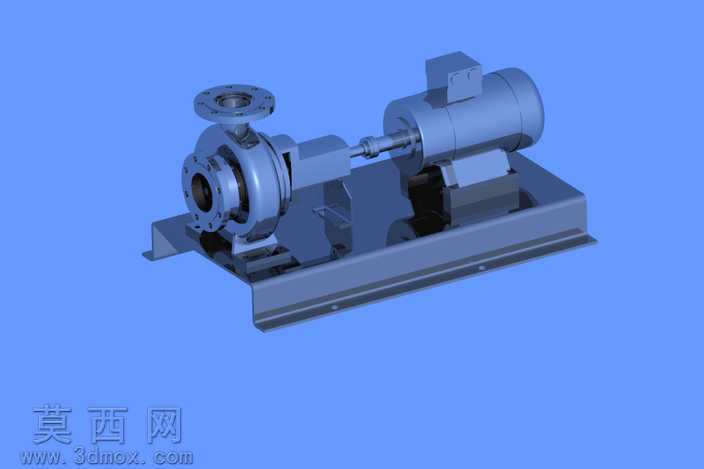

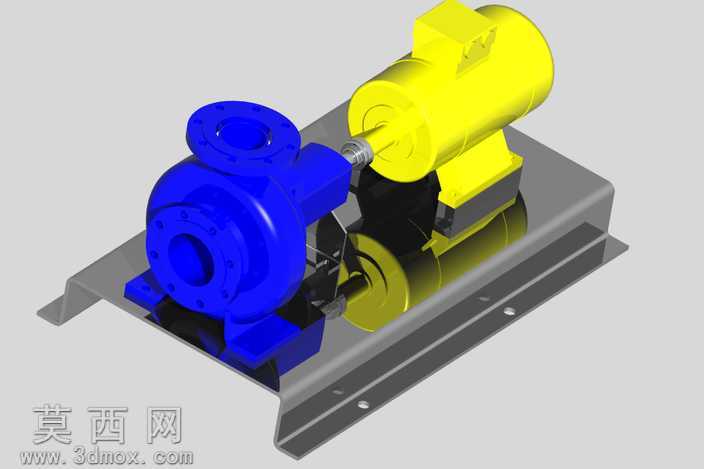

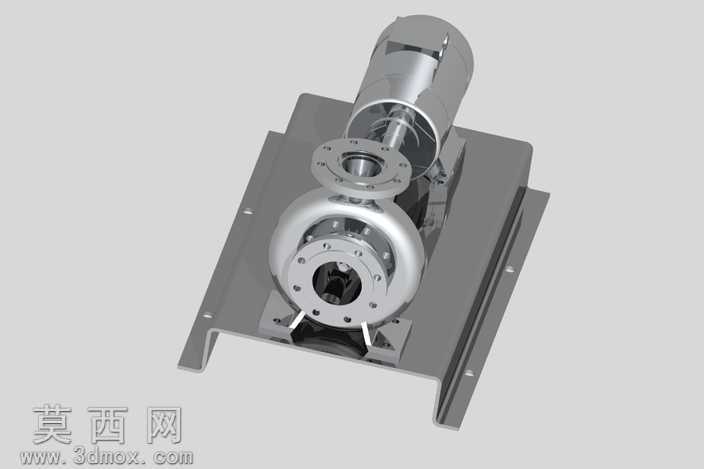

本作品为电机驱动卧式离心泵成套设备的1:1比例三维建模成果，建模过程严格遵循工业泵组的实际装配逻辑与尺寸规范，完整还原了泵体、驱动电机、连接传动结构、共用安装底座四大核心组成部分的结构细节。建模阶段首先完成共用安装底座的结构搭建，采用带安装折边的钣金式底座结构，预留泵体与电机的定位安装孔位，同时设计了中部的护罩安装位，兼顾结构刚性与安装便利性，底座表面做了平整化处理，还原金属板材的加工质感。泵体部分采用端吸式离心泵结构，完整还原了进水法兰、出水法兰的连接孔位分布，泵壳的蜗壳流道外部轮廓做了精准的曲面建模，泵体端盖的螺栓连接位、密封腔体结构都做了细节还原，泵轴伸出端的联轴器连接位做了精准的轴径匹配设计，保证与传动部件的装配契合度。驱动电机采用标准卧式三相异步电机的结构建模，还原了电机外壳的散热筋结构、接线盒位置、端盖轴承位结构、底部安装脚的尺寸，电机输出轴与泵轴通过爪式联轴器实现传动连接，联轴器外部设置了安全防护罩，避免传动部件外露带来的安全风险，防护罩的钣金折弯结构、安装固定位都做了完整还原。材质与渲染阶段，泵体部分采用亮蓝色工业涂装材质，还原水泵常用的工业漆面质感，做了轻微的反光效果模拟漆面的光洁度；电机部分采用亮黄色工业电机涂装材质，区分两个核心功能部件，电机散热筋处做了细微的质感处理，还原铸铁外壳喷漆后的肌理；安装底座采用深灰色金属材质，模拟钢板喷漆后的哑光金属质感，联轴器护罩采用黑色哑光材质，还原钣金护罩的实际视觉效果；渲染过程中添加了柔和的环境光影，在底座平面做出部件的自然投影，增强模型的立体感与真实感，各部件的装配间隙都按照实际工业装配要求预留，可直接用于装配演示、方案展示、教学讲解等场景，完整展现了卧式电动离心泵的整体结构组成与装配关系。
