6寸柴油动力抽水泵设备三维设计

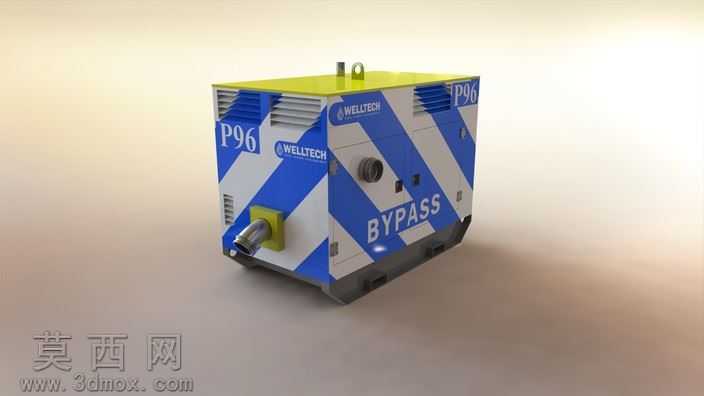

本作品为6寸柴油驱动抽排水泵组的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从设备整体布局入手，确定柴油动力单元与泵体的集成式箱体承载结构，将动力输出端、泵腔流道、进出水口、吊装结构、运维检修门等核心部件按照实际工业产品的装配逻辑完成层级装配，确保各部件的装配间隙、连接位置完全符合真实泵组的工程设计规范。建模过程中对箱体的钣金折弯结构、顶部吊环的安装位、侧面散热格栅的阵列结构、进出水口的法兰连接结构、底部叉车搬运槽的加强结构都做了精细化的特征建模，没有省略关键的工艺结构细节，保证模型可直接用于后续的结构校验、工程图导出等工作。材质与渲染阶段，针对设备不同部件的物理属性做了对应的材质匹配：箱体主体的金属钣金部分赋予哑光工业漆材质，主体蓝白斜纹警示涂装做了分色UV映射处理，保证涂装条纹的走向、比例与实物一致，品牌标识、BYPASS旁通标识、P96型号标识都采用贴花材质附着在对应箱体位置，还原真实设备的标识布局；进出水口的金属接头赋予镀锌金属材质，模拟金属管件的磨砂金属质感，顶部的吊环、侧面的锁具等小部件赋予不锈钢材质，还原金属部件的反光特性；底部的承载底座赋予厚重的铸铁材质，搭配轻微的使用磨损质感，让整体渲染效果更贴近真实工业设备的视觉感受。渲染输出阶段采用工作室柔光环境，通过多角度光源布置凸显设备的立体结构，避免局部过曝或阴影过重遮挡结构细节，最终呈现的渲染图可以清晰展示泵组的整体外观、各部件布局与涂装设计。设计思路上，该泵组定位为移动式应急抽排水设备，因此采用一体化封闭式箱体结构，既可以保护内部的柴油机与泵体结构，避免户外作业时雨水、杂物侵入设备内部，又通过箱体侧面的通风格栅保证柴油机工作时的散热需求；箱体侧面预留的旁通接口可以满足不同工况下的管路连接需求，顶部的一体式吊环、底部的叉车槽设计兼顾了吊装与叉车搬运两种转运方式，适配工地、防汛应急等不同场景的转运需求；整体外观采用高辨识度的蓝白警示斜纹涂装，在作业现场可以起到明显的警示作用，提升户外作业的安全性。模型在结构设计上充分考虑了实际使用的运维需求，侧面的检修门可以快速开启，方便日常对设备进行燃油加注、滤芯更换、故障检修等操作，无需完全拆解箱体结构，大幅提升设备的运维效率。
