Seepex螺杆输送泵三维结构设计

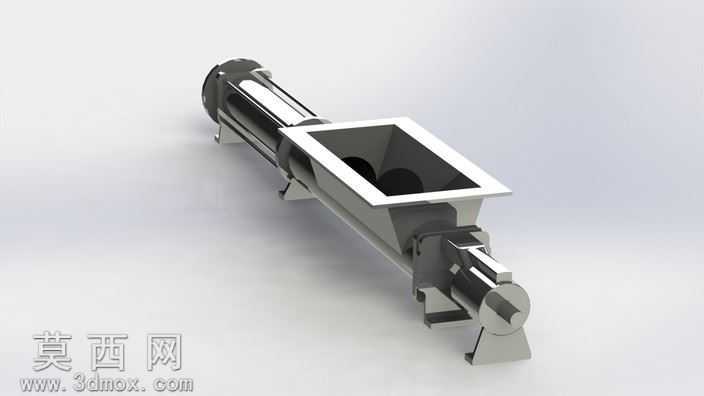

本模型为Seepex类型螺杆输送泵的三维数字化设计成果，建模过程严格遵循螺杆泵的实际工程结构逻辑，在三维建模环境中先完成整体布局的基准搭建，以输送螺杆的中心轴线为核心设计基准，依次拆分出进料段、泵送段、传动连接段、支撑固定段四大功能模块。建模阶段对各部件的配合关系做了精准还原：上方的方形进料斗采用薄壁拔模特征构建，斗体与下方泵送腔的连接法兰做了贴合面的公差匹配设计，确保装配时无错位间隙；泵送腔体内部的螺杆转子与定子衬套采用螺旋扫描特征生成，精准还原了单螺杆泵的螺旋啮合结构，转子的导程、偏心距参数完全参照同类型工业泵的实际设计参数设置，保证结构的工程合理性。传动端的连接轴、密封压盖、轴承座部件依次完成装配约束，轴类零件做了轴肩、键槽的细节特征建模，还原了动力输入的连接结构；底部的支撑脚采用焊接式支架结构，通过加强筋特征提升支架的结构强度表现，支撑脚的安装孔位做了沉头孔设计，符合实际设备的安装固定需求。材质渲染阶段针对不同部件做了区分设置：泵体金属外壳采用哑光不锈钢材质，调整了金属粗糙度与反射参数，还原工业金属的真实质感；进料斗内壁做了轻微的磨砂质感处理，模拟物料接触部位的加工表面效果；传动端的连接部件做了发黑处理的金属材质区分，支撑脚采用铸铁材质的颗粒质感表现，不同材质的搭配清晰区分了各功能部件的边界。设计过程中重点考量了设备的拆装逻辑，所有部件的装配约束完全按照实际设备的装配顺序设置，可实现虚拟拆装演示，进料斗与泵送腔的法兰连接、泵送腔与传动端的螺栓连接、支撑脚与泵体的焊接固定关系都做了对应的特征体现，既还原了单螺杆泵用于高粘度物料输送的结构特点，也通过精准的建模与渲染呈现了工业设备的结构美感与工程实用性，可用于泵类设备的结构教学、方案展示以及后续的工程参考使用。
