默勒款上置式机床安全维护隔离开关

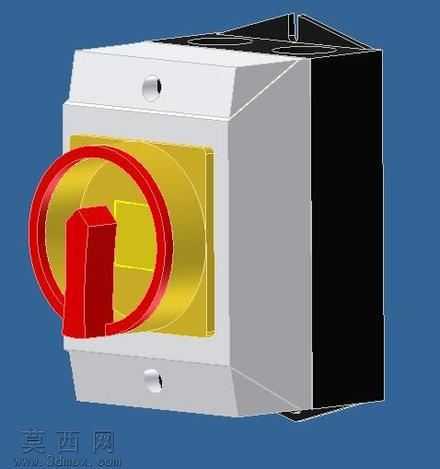

本模型为上置式执行安全维护隔离开关，建模过程严格遵循实物测绘尺寸比例，采用自底向上的装配建模思路完成整体搭建。首先对开关的核心功能部件进行独立建模：操作端的红色旋转手柄采用带圆角的实体拉伸结合曲面切除完成造型，还原手柄的握持凸起与环形操作圈的圆弧过渡结构，手柄表面做哑光塑料质感的材质处理，还原工业电气元件的防滑操作面质感；手柄后方的黄色防护挡板采用半透明聚碳酸酯材质参数设置，通过调整材质的透明度与反射率，还原防护挡板的可视性与防护属性，挡板边缘做微小倒角处理，避免尖锐棱角的造型失真。开关主体的灰白外壳采用壳体抽壳建模方式，先绘制主体的方形轮廓，通过拔模命令处理外壳侧边的微小倾斜角度，还原工业外壳的脱模造型特征，外壳上下的固定安装孔位严格按照实物安装尺寸定位，孔位边缘做沉头孔结构处理，匹配实际安装的螺丝沉头需求；外壳后侧的黑色接线腔体采用独立实体建模，与主体外壳做装配配合，还原开关的接线容纳空间结构。建模过程中对所有配合面做干涉检查，确保手柄旋转行程内与挡板、外壳无结构干涉，还原开关操作时的真实运动空间。渲染阶段采用工业产品展示常用的三点布光方式，主光源从斜上方打亮开关正面的操作区域，突出红色手柄与黄色挡板的色彩对比，辅助光源补亮外壳侧面的结构轮廓，背景采用低饱和度蓝色突出产品主体，材质区分上严格匹配工业电气元件的真实材质：灰白外壳采用浅灰色哑光工程塑料材质，黑色腔体采用阻燃ABS哑光材质，金属固定件采用镀锌钢材质参数设置，还原金属件的微弱反光质感。整体模型完整还原了该款隔离开关用于机床设备维护断电的安全防护结构，上置式的执行机构布局清晰，各部件的装配关系明确，可用于电气柜装配模拟、机床安全部件布局演示等场景，模型的结构细节完整覆盖了实物的安装、操作、接线等核心功能区域，无多余结构遗漏，造型比例精准贴合实物外观特征。
