多工位冷凝器组接生产线三维设计

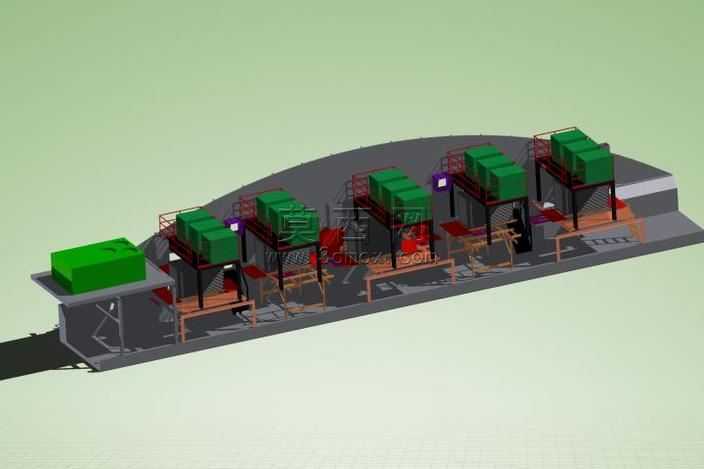

做这套多工位冷凝器组接生产线的建模时，最先敲定的是弧形排布的工位逻辑，没有用常规直线型流水线，是考虑到冷凝器组装工序里需要操作人员在相邻工位间快速流转，弧形排布能让单名操作人员兼顾2-3个相邻工序的辅助操作，减少无效走动距离。建模初期先搭了底部的弧形基座基准面，特意把基座的承载面做了1.2度的微小倾斜，不是建模失误，是实际生产里组装工位需要让冷凝水、加工碎屑顺着倾斜面自然滑到侧边的收集槽，不用额外设置清扫工位。

每个工位的台架做了分层结构，下层是方管焊接的支撑框架，建模时特意把方管的交接处做了切角贴合处理，没有直接生硬拼接，还原实际焊接时的坡口预留位置，中间层是红色的工装定位板，每个定位板上的卡位槽尺寸是对应冷凝器外壳的凸缘尺寸做的，建模时反复调整了卡位槽的倒角大小，倒角太小会导致工件卡入时刮擦外壳漆面，倒角太大又会让定位精度不够，最后定的C2倒角刚好兼顾取放顺畅度和定位公差。台架上层的绿色箱体是冷凝器的储液单元模块，建模时没有把箱体做成整块实体，而是拆分了箱壳、端盖、接口法兰三个独立零件，每个法兰的螺栓孔位置都对应台架上的安装孔做了同轴配合，装配时直接用重合配合就能卡准位置，不会出现孔位错位的问题。

工位之间的衔接部分没有做传统的皮带输送，而是用了带限位挡块的滑动托板，托板底部和基座上的导轨做了滑动配合，建模时特意给导轨面加了0.1mm的间隙量，模拟实际安装时的装配公差，避免模型里出现零间隙干涉导致实际生产时卡滞。最左侧的上料工位单独做了加高的支撑台，台面上的定位挡边高度刚好和冷凝器箱体的底部凸台齐平，上料时只要把箱体推到挡边位置就能自动对准输送托板的位置，不用额外对位调整。

材质调试的时候，底部基座用了哑光深灰的金属材质，特意把粗糙度调到0.6，模拟实际焊接机架抛丸后的表面质感，台架的方管框架用了偏暖的棕褐色金属漆，红色工装板用了半哑光的防静电胶皮材质，绿色储液箱用了稍带反光的喷塑材质，不同材质的反光度差拉开之后，整个生产线的层级感一下子就出来了，不会所有零件都糊成一团。光影调试时把主光源放在左上方45度位置，刚好能在每个工位的台架下方投出自然的阴影，把弧形排布的空间纵深感体现出来，辅助光打在工位的操作面位置，避免工装定位槽的位置过暗看不清结构细节。

整个模型没有做多余的装饰性结构，所有的凸起、凹槽、支架都是对应实际生产的功能需求做的，比如每个台架侧面伸出的小型紫色支架，是用来放置气动拧紧枪的工具挂架，建模时特意做了向内的弧度，避免工具滑落，工位之间的黑色小立柱是安全光栅的安装位，提前预留了安装孔和走线槽的位置，后续做电气布置的时候不用再额外在机架上打孔。这套模型拿去做生产线布局评审的时候，能直接直观展示每个工位的操作范围、物料流转路径，比平面布局图的参考性强很多，也能直接导出零件图做机架的加工下料，省了很多重新建模的功夫。
