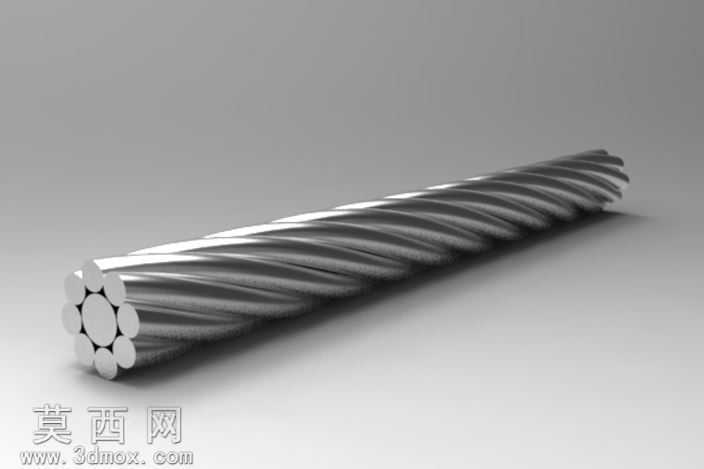

多股绞合钢芯电缆结构三维模型

本模型为多股绞合钢芯电缆的精细化三维建模成果，建模过程中首先梳理钢芯电缆的真实结构逻辑：中心为单根圆形钢质承力芯线，外层环绕排布多根同规格圆形导电芯线，所有外层芯线沿中心轴线方向遵循固定节距进行螺旋绞合，还原真实电缆的绞合成型工艺特征。建模阶段采用参数化设计思路，先绘制单根圆形芯线的截面轮廓，通过螺旋扫描特征生成外层绞合芯线的基础实体，再以中心轴线为阵列基准，按照圆周均布的排布规则完成所有外层芯线的阵列装配，确保每根芯线的绞合角度、节距参数完全一致，避免出现芯线干涉、错位的问题。材质设置阶段，针对钢质材料的特性调整材质参数，赋予模型高反射率的金属质感，还原钢材表面冷冽的银灰色金属光泽，同时通过细微的粗糙度参数调整，模拟金属加工后表面的细微纹理，避免材质表现过于塑料化。渲染阶段采用影棚级布光方案，主光源采用侧上方45度角的柔光光源，突出绞合结构形成的螺旋状明暗层次，清晰展现每根芯线的圆柱轮廓与绞合走向，辅助光源补充暗部细节，避免芯线缝隙处出现死黑区域，背景采用低饱和度的中性灰色背景，将视觉焦点完全集中在电缆模型本身，同时添加柔和的地面接触阴影，增强模型的真实落地感。结构设计上严格遵循真实钢芯电缆的尺寸比例，中心承力钢芯与外层导电芯线的直径比例、绞合节距与线缆整体直径的比例均参考实际工业电缆的参数设定，模型可360度旋转查看，能够清晰展示电缆的端面排布结构、侧面绞合纹理，可用于电力工程线缆结构教学、线缆产品展示、机电装配场景的线缆配套建模使用，模型细节完整，无多余冗余几何特征，曲面过渡顺滑，绞合衔接处无破面、缝隙问题，能够满足不同场景下的渲染、装配使用需求。
