PET材质饮用纯净水包装瓶结构设计

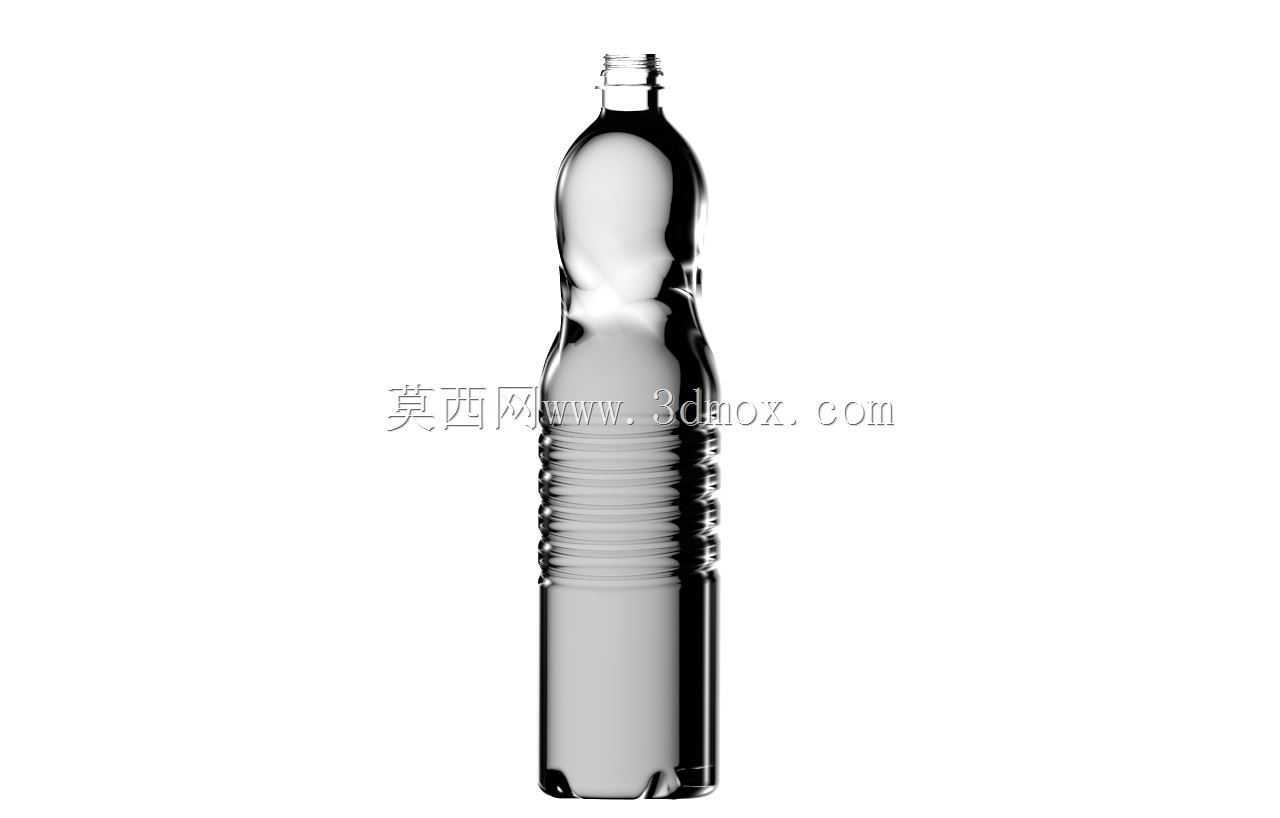

　　日常流通的瓶装饮用水容器，在快消品灌装生产线、终端零售场景、户外便携饮水场景中都有极高的使用覆盖率，这类容器的结构设计需要同时兼顾吹塑成型工艺性、灌装线适配性、运输堆叠强度、用户握持手感以及内容物密封可靠性。从结构设计的角度拆解，瓶身整体采用回转体基础构型，瓶口位置设置标准外螺纹结构，匹配常见的28mm口径防盗瓶盖，螺纹段下方设计有一圈环形限位凸缘，既作为瓶盖旋合到位的定位基准，也能在灌装线的旋盖工位提供卡紧定位的受力面，避免旋盖过程中瓶身跟转导致的密封失效问题。瓶肩位置采用大曲率圆弧过渡，避免直角结构带来的应力集中，同时在吹塑成型过程中，圆弧过渡结构能让PET胚料的壁厚分布更均匀，不会出现局部过薄导致的承压不足问题。

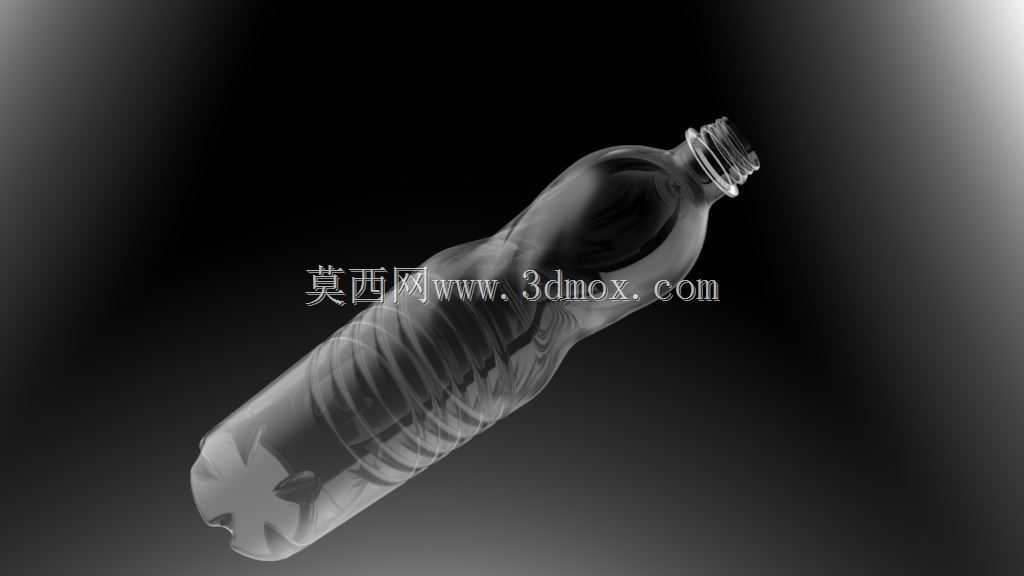

　　瓶身中段设计有多道环形内凹加强筋，同时在握持区域设置了符合人体工学的微弧曲面，既能够提升瓶身的径向抗挤压能力，在满瓶堆叠、运输侧压的工况下减少瓶身变形量，也能让用户单手握持时贴合指腹弧度，降低握持打滑的概率。瓶底采用经典的五瓣式内凹结构，也就是业内常说的菊花底结构，这种结构一方面能够提升瓶底的垂直承压能力，满瓶状态下多层堆叠时，瓶底可以将垂直载荷均匀分散到瓶身周向的加强筋上，避免瓶底鼓胀变形导致的放置不稳；另一方面内凹结构能够预留一定的形变余量，在灌装高温液体、或者环境温度升高导致瓶内气压变化时，瓶底可以通过微小的形变抵消内压变化，不会出现瓶身整体胀形、站立不稳的问题。在和灌装生产线的适配设计上，

　　瓶身的外径尺寸严格匹配常规灌装机的卡瓶板工位公差，瓶身的重心位置经过校准，在输送线运行过程中不会出现倒瓶问题；瓶口的密封面平面度控制在合理公差范围内，配合瓶盖内的密封垫片，能够满足倒置不漏、长期存储无渗漏的密封要求。从材料成型的角度考虑，整个瓶身的壁厚设计遵循渐变原则，瓶口螺纹段因为需要和瓶盖配合、承受旋盖扭矩，壁厚设计相对较厚，瓶肩位置因为吹塑过程中料流拉伸比相对较小，壁厚控制在中等区间，瓶身中段因为拉伸比最大，壁厚相对较薄但通过环形加强筋补偿结构强度，瓶底位置因为需要承受垂直载荷和内压，壁厚再次做加厚处理，整个壁厚分布既能够满足各部位的强度要求，也能最大限度控制材料用量，降低单件生产成本。在实际使用场景中，

　　这类瓶型的容量通常设置为常规流通的550ml规格，整体高度控制在230mm左右，瓶身最大外径控制在65mm左右，能够适配常规的自动售货机货道、商超货架陈列位、以及汽车杯架的安装尺寸，用户放置在随身包袋、车载杯架中都不会出现尺寸干涉问题。瓶身的透明材质设计一方面能够让用户直观看到内部水体的洁净度，另一方面光滑的外表面也方便粘贴产品标签，标签粘贴区域特意设计了一段无加强筋的平直圆柱面，保证标签粘贴后平整无褶皱，不会因为瓶身的凹凸结构导致标签起翘脱落。在抗跌落性能的设计上，瓶身的各个转角位置都做了圆弧过渡处理，没有尖锐的直角结构，满瓶状态从常规高度跌落到硬质地面时，冲击力可以通过圆弧面均匀分散，不会出现局部应力过大导致的瓶身开裂、内容物泄漏问题。另外瓶口的防盗环设计也是结构中的重要部分，防盗环通过多个易断连接点和瓶盖主体连接，瓶盖首次旋开时连接点断裂，防盗环脱落留在瓶口凸缘下方，能够给用户提供明确的开封提示，避免产品被恶意开启带来的安全隐患。
